Что означает маркировка IP на садовых светильниках и как ее проверить на самом деле
Код IP состоит из двух цифр, и каждая отвечает за свое. Первая цифра показывает защиту от твердых частиц: пыль, песок, мелкий мусор. Вторая цифра про влагу: от капель до полного погружения. IP65 значит полную защиту от пыли и струй воды с любого направления. IP67 добавляет кратковременное погружение на глубину до метра, IP68 рассчитан на длительное нахождение под водой, глубина и время уже прописываются производителем отдельно.
Для садового освещения минимальные значения разные в зависимости от типа установки. Настенным светильникам под навесом достаточно IP44, они защищены от брызг, но не рассчитаны на прямой ливень или контакт с грунтом. Грунтовым и любым моделям, которые стоят открыто на участке под дождем и снегом, нужен минимум IP65. Притапливаемые светильники для прудов и фонтанов требуют IP67 или IP68, здесь экономить на защите нельзя, вода будет стоять постоянно, а не стекать.
Маркировка на корпусе сама по себе ничего не доказывает. Это просто цифры, отлитые в пластике или напечатанные на наклейке. Настоящее подтверждение — протокол испытаний от независимой лаборатории или хотя бы внутренний отчет производителя с описанием методики теста. При заказе партии стоит прямо запрашивать этот документ, а не доверять картинке в каталоге.
Частая ошибка при закупке садовых светильников из Китая — путать IP корпуса самого светильника и IP блока питания. Это разные узлы, и у бюджетных моделей блок питания нередко имеет более низкий класс защиты, например IP44, и его прячут в сухом месте (щите, техническом коробе), тогда как корпус светильника стоит под открытым небом с заявленным IP65. Если блок питания вынесен на улицу вместе со светильником, его защита должна соответствовать тем же условиям эксплуатации, иначе вся система окажется уязвима именно в этом узле, независимо от герметичности самого плафона.
Герметичность соединений: где чаще всего происходит протечка

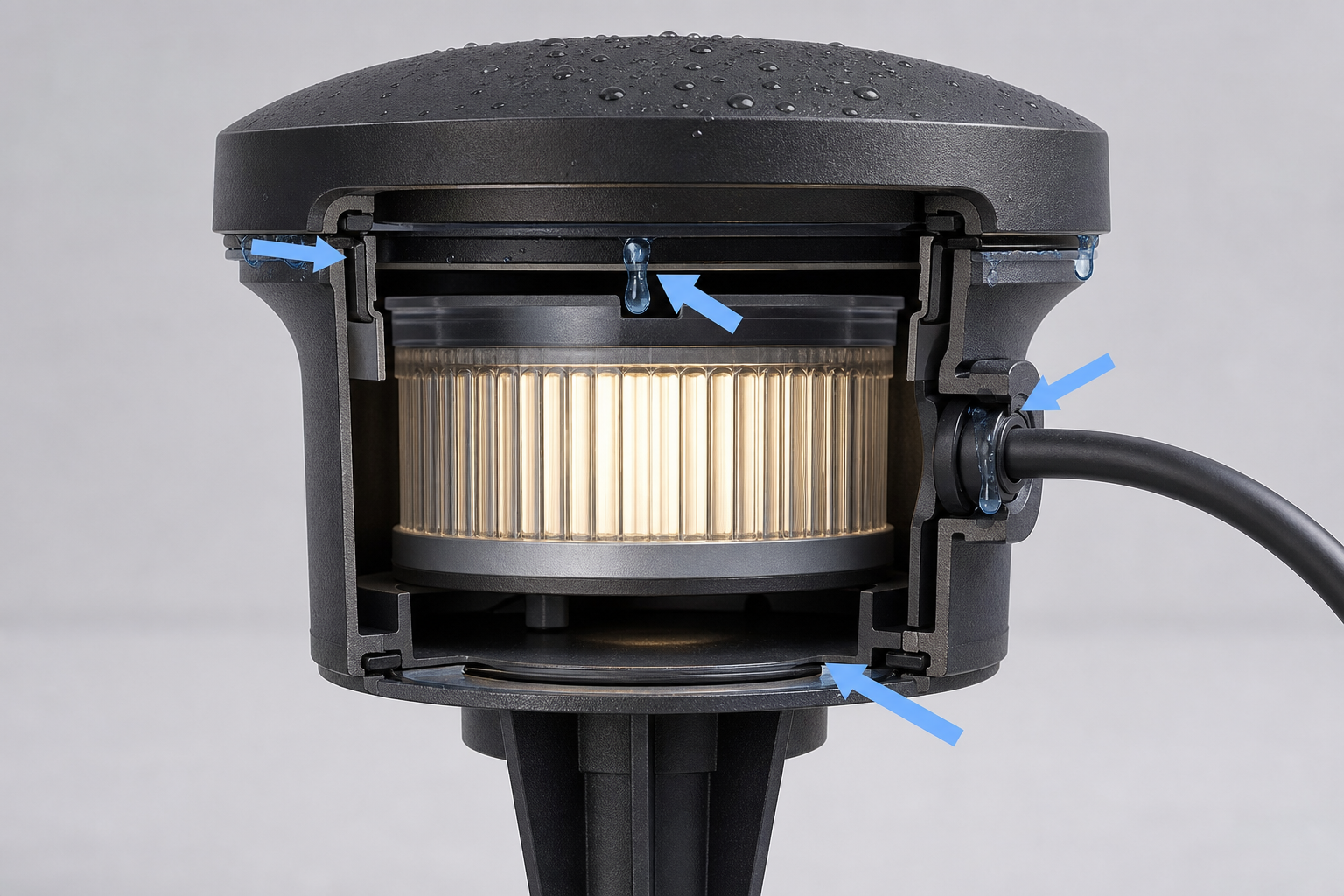

Маркировка IP описывает конструкцию в целом, но воду в светильник чаще всего пускают не сам корпус, а стыки между деталями. У садовых светильников из Китая слабые места повторяются от модели к модели, и проверять стоит именно их, а не полагаться на общий вид изделия.
- Стык крышки и корпуса — здесь обычно ставят кольцо или прокладку. Разница огромная: силиконовое уплотнение остается эластичным при минусовой температуре, а дешевая резина или ПВХ-прокладка дубеет уже к первой зиме и трескается, оставляя щель для влаги.
- Место ввода кабеля — типичная точка протечки при плохой затяжке сальника или отсутствии уплотнительного кольца вокруг жилы.
- Соединение линзы и рассеивателя — на грунтовых светильниках и споттах это отдельный узел с собственным контуром герметизации, который часто экономят при производстве.
- Разъемные клеммные коробки на трассе — актуально для протяженных линий ландшафтного освещения, где соединения не залиты компаундом, а просто закрыты крышкой на защелках.
По фото отличить нормальное уплотнение можно: силикон дает ровный глянцевый валик без пор, плотно прилегающий по всему периметру паза. Дешевая прокладка выглядит матовой, часто с видимыми зазорами на углах корпуса, где геометрия сложнее.
Перед подтверждением партии имеет смысл прямо запросить у поставщика фото сечения корпуса в месте уплотнения и видео теста погружением: светильник опускают в воду на заявленное время по IP, затем вскрывают и показывают, есть ли влага внутри. Производители, которые уверены в качестве, обычно снимают такой тест без проблем.
Автоматически получать новости MAi HE MAI по электронной почте
Уплотнение и дренаж: как устроен отвод воды внутри светильника
Полностью герметичный корпус звучит как преимущество, но на практике это не всегда так. Светильник на улице нагревается днем и остывает ночью, воздух внутри корпуса расширяется и сжимается, и если у него нет выхода, внутри начинает скапливаться конденсат. Через месяц-два на линзе появляется испарина, а через сезон плата может окислиться, даже если герметичность соединений на входе идеальна с точки зрения IP-теста.

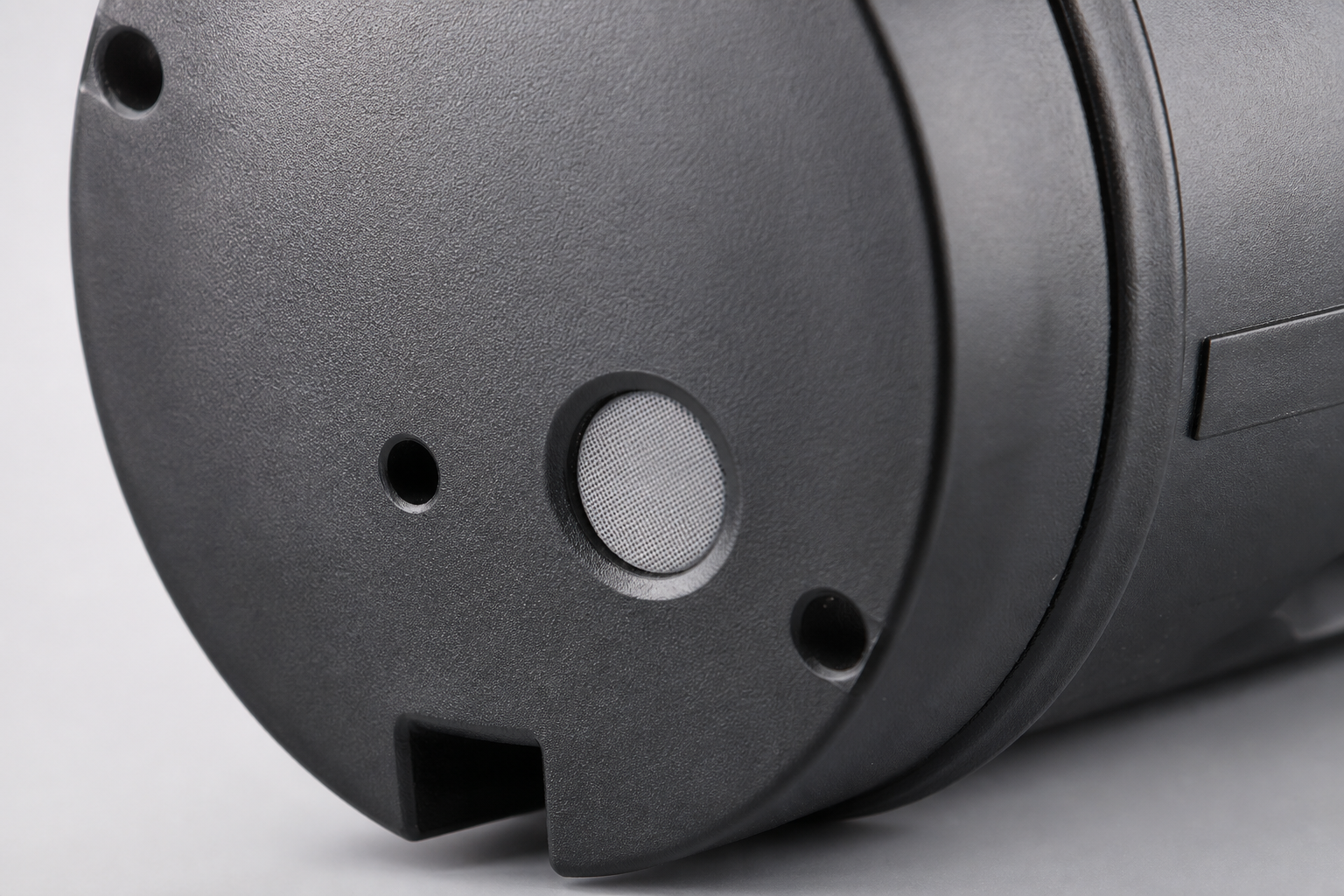

Поэтому у грамотно спроектированных садовых светильников закладывают не глухую защиту, а контролируемый отвод влаги. Это либо небольшое дренажное отверстие в нижней части корпуса, через которое влага стекает наружу, либо мембрана для выравнивания давления, пропускающая воздух, но не воду. Разница принципиальная: полностью герметичная конструкция без вентиляции рассчитана на короткий цикл эксплуатации или требует осушителя внутри, а конструкция с дренажем работает годами именно за счет того, что влаге есть куда уйти.
При проверке чертежа смотрите, где именно расположены дренажные каналы. Они должны быть в нижней точке корпуса по факту установки, а не там, где удобно технологу на заводе. Если отверстие сделано сбоку или сверху, вода будет заходить внутрь при дожде вместо того, чтобы выходить оттуда.
Второй момент, материал уплотнителя. Силикон сохраняет эластичность в диапазоне температур от минус сорока до плюс ста с лишним градусов и не дубеет зимой. Резина низкого качества, особенно на основе вторичного сырья, трескается уже после первого морозного сезона, и герметичность соединений теряется именно в местах уплотнения, а не в самом корпусе. На образце это проверяется просто: согните уплотнитель пальцами, качественный силикон пружинит и возвращается в форму, дешевая резина остается со следами заломов.
Перед подтверждением партии стоит запросить фото или видео дренажного узла в разрезе и уточнить у поставщика, из какого материала сделано уплотнение по спецификации, а не только по внешнему виду детали на фото.
Кабельный ввод и низковольтные линии: частые слабые места

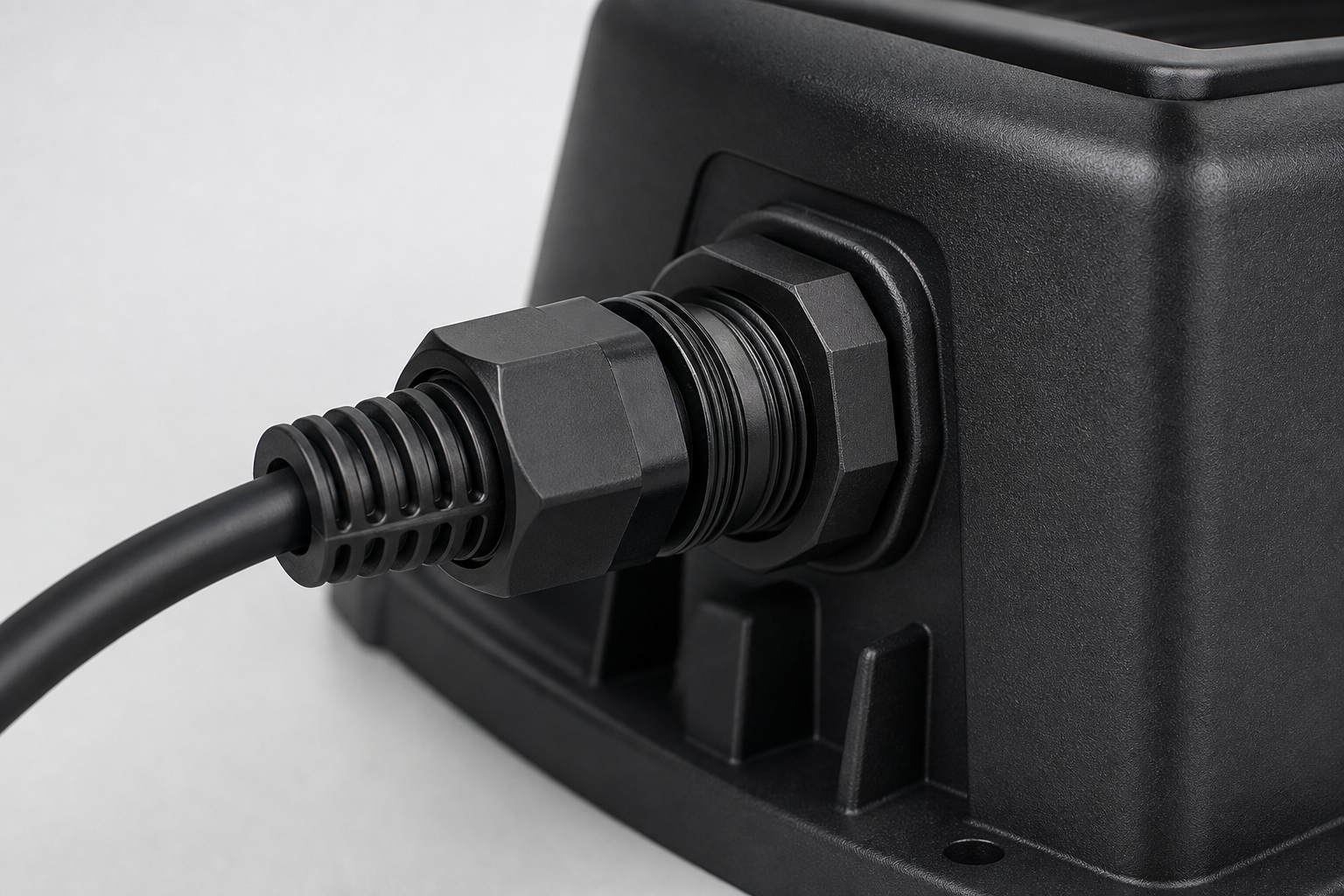

Кабельный ввод редко попадает в спецификацию, которую присылает поставщик, а именно там чаще всего начинается протечка. Внутри узла три элемента: сальник (гермоввод), резиновое уплотнительное кольцо вокруг кабеля и фиксатор, который держит кабель от натяжения. Если фиксатора нет или он слабый, при монтаже или обслуживании кабель немного проворачивается, уплотнение теряет плотный контакт, и влага постепенно проникает внутрь корпуса даже при заявленном IP65.
Для сетевых светильников на 220В цена ошибки в этом узле высокая: нарушенная герметичность кабельного ввода на фоне рабочего напряжения это прямой риск короткого замыкания и поражения током при контакте с влажным грунтом. Поэтому для такой продукции стоит требовать не только протокол IP, но и подтверждение класса электробезопасности именно в зоне ввода кабеля.
Низковольтные садовые светильники на 12 или 24В в этом смысле безопаснее для человека, но узел ввода там ослабляют часто, надеясь на низкое напряжение. Это ошибка: коррозия контактов и разъемов на трассе в грунте развивается независимо от напряжения, а вода, попавшая через плохое уплотнение, со временем окисляет клеммы и обрывает цепь на середине линии, где найти обрыв сложнее всего.
При проверке сечения кабеля смотрите на соответствие заявленной мощности светильника и длине линии, для низковольтных систем недостаточное сечение дает заметную просадку напряжения на дальних точках. Изоляция кабеля для наружной прокладки должна быть рассчитана на УФ, дешевый ПВХ без стабилизаторов трескается за один-два сезона на солнце, и тогда герметичность соединений теряет смысл, потому что рвется сам провод.
Разумный шаг перед подтверждением партии: попросить у поставщика образец кабельного ввода в разрезе или на фото в собранном и разобранном виде. По нему видно, есть ли реальное уплотнение или это условная прокладка для галочки, насколько плотно сальник обжимает кабель и куда уходит влага при случайном затекании. Такой запрос занимает у производителя пару дней, а экономит месяцы претензий после установки садового освещения на объекте.
Устойчивость к коррозии: материалы корпуса и крепежа
Корпус садового светильника контактирует с влагой постоянно: дождь, роса, полив газона, зимний снег с реагентами на дорожках рядом. Материал корпуса определяет, сколько сезонов светильник проработает без белого налета, вздутия краски и разъедания металла.
Самые частые варианты в садовом освещении из Китая:
- Алюминиевый сплав с порошковым или анодированным покрытием — легкий, недорогой, но коррозия начинается сразу в местах скола покрытия, особенно у отверстий под крепеж.
- Нержавеющая сталь — держится дольше всех при контакте с влагой, но заметно дороже и тяжелее, встречается реже в бюджетных партиях.
- Поликарбонат — не ржавеет в принципе, легкий, но чувствителен к УФ без стабилизирующих добавок и со временем желтеет или мутнеет.
- Литой цинк (zinc alloy) — прочный и хорошо держит форму, однако без качественного покрытия быстро покрывается белым налетом на срезах и стыках.
Слабое место почти любого корпуса, каким бы материалом он ни был, это не сам корпус, а крепеж. Винты, петли и защелки часто делают из обычной углеродистой стали, а сверху просто наносят краску или тонкое цинковое покрытие для вида. Ржавчина на таком крепеже появляется за один сезон, задолго до того, как испортится основной корпус. Именно поэтому светильник может выглядеть на фото аккуратно, а через полгода эксплуатации винты уже потекли ржавыми потеками по алюминиевой поверхности.
Глянцевая картинка от поставщика ничего не говорит о реальной устойчивости к коррозии. Проверять нужно иначе: запросить образец, прошедший тест соляным туманом (salt spray test), с указанием часов испытания, или хотя бы техническую спецификацию покрытия — тип, толщину слоя, материал крепежных элементов отдельно от корпуса. Если поставщик не может предоставить ни то, ни другое, это сигнал, что коррозионную стойкость никто специально не проверял, а полагался на визуальный контроль.
Перед подтверждением партии стоит отдельно уточнить материал винтов и петель, а не только корпуса. Разница в цене между сталью с покраской и нержавеющим крепежом небольшая в пересчете на партию, но она напрямую влияет на срок службы всего изделия и на количество рекламаций после первого сезона на улице.
Электрическая безопасность и риск ослепления при выборе оптики
Пластиковый или металлический корпус садового светильника не защищает от поражения током сам по себе. Значение имеет класс электробезопасности: класс I требует заземления металлических частей и отдельного контакта РЕ на клеммной колодке, класс II строится на двойной изоляции без заземления, класс III это низковольтные светильники до 50В, где риск поражения минимален по определению. Для 220В моделей без заземления и с металлическим корпусом стоит запросить у поставщика документ, подтверждающий класс защиты, а не верить на слово менеджеру.
Проверка изоляции токоведущих частей на бумаге выглядит формальностью, но на практике это то место, где производители экономят в первую очередь. Внутри корпуса провода должны быть разведены так, чтобы исключить касание оголенных участков при вибрации или при попадании влаги через уплотнение. Если на образце видно, что клеммы просто скручены изолентой без термоусадки, это повод пересмотреть партию до отгрузки, а не после установки на объекте.
Отдельная тема, которая часто выпадает из чек-листов по IP и коррозии, это оптика грунтовых светильников и споттов. Светодиодный источник в них яркий и точечный, и если производитель не поставил рассеиватель или бленду, свет бьет прямо в глаза при взгляде сбоку, а не только сверху вниз, как задумано дизайном. На фото в каталоге это незаметно, потому что снимок обычно делают сверху, но на садовой дорожке человек проходит мимо на уровне глаз.
Чтобы отследить эту проблему до заказа, нужно смотреть чертеж в разрезе или просить у поставщика фото со снятой линзой. Угол экранирования, то есть угол, под которым источник света еще скрыт корпусом или рассеивателем от прямого взгляда, у нормальных грунтовых моделей обычно закрывает боковой обзор почти полностью, оставляя открытым только направленный вверх поток. Если на чертеже видно, что светодиод выступает над краем корпуса без бленды, модель для дорожек и мест, где люди ходят рядом, не подойдет.
Практический вывод простой: при заказе партии садового освещения из Китая стоит запрашивать одновременно два документа, протокол по классу электробезопасности и чертеж оптического узла в разрезе. Это дешевле, чем менять партию грунтовых светильников после жалоб на дискомфорт от соседей по участку.
Ремонтопригодность и проверка партии перед отгрузкой
Литой неразборный корпус кажется более надежным решением: нет швов, нет разъемов, нечему протекать. На деле это ловушка для проекта с большим количеством точек освещения. Если драйвер выходит из строя через полтора года (а с китайскими светильниками так бывает), герметичный блок целиком отправляется в мусор. При заказе 200-300 садовых светильников для парка или придомовой территории такая арифметика быстро превращается в статью расходов, которую никто не закладывал в смету.

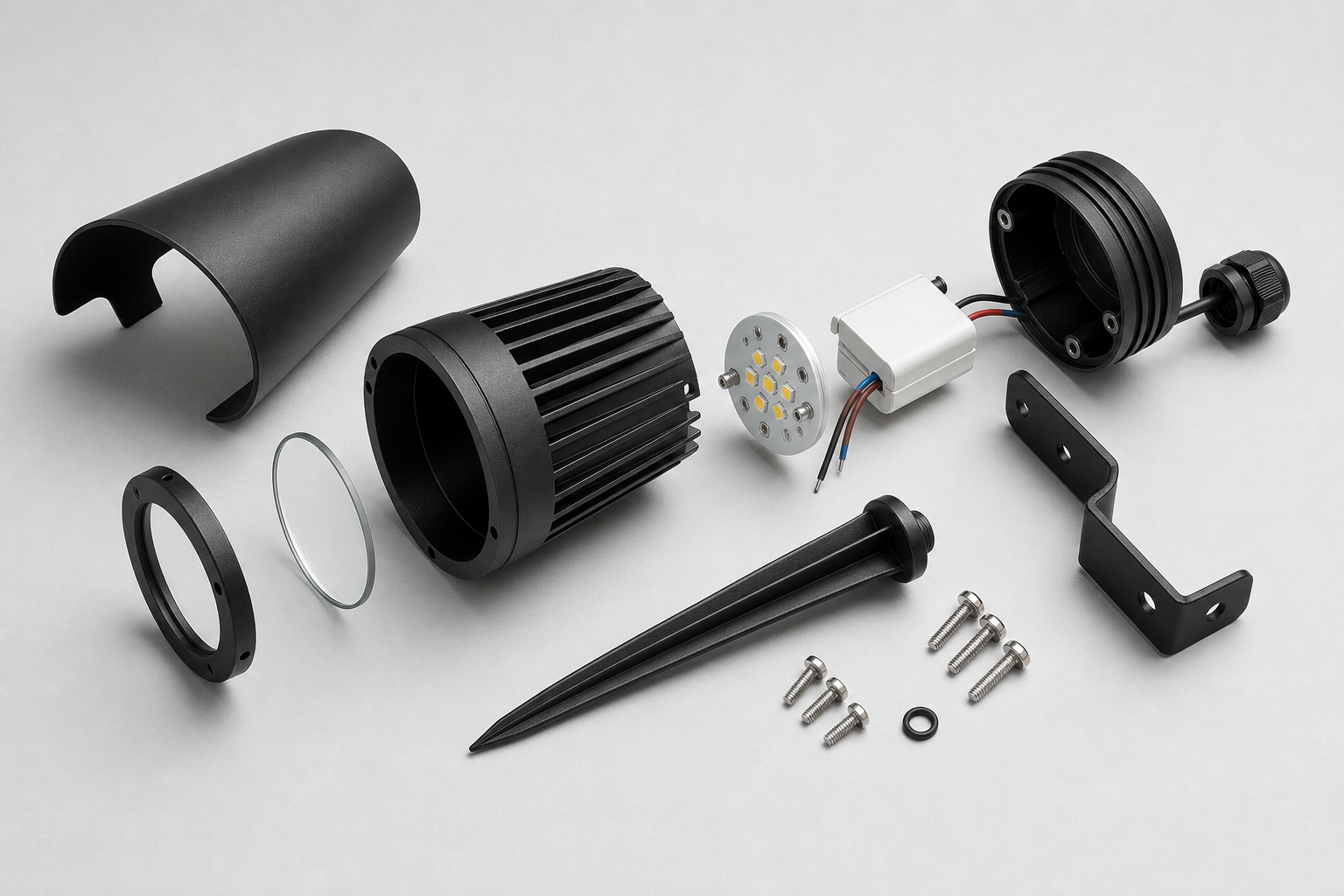

Разборный корпус с отдельным светодиодным модулем и заменяемым драйвером решает эту проблему напрямую. Открутил крышку, поменял драйвер, закрутил обратно с новым уплотнением. Герметичность при этом не страдает, если производитель использует нормальное силиконовое кольцо, а не разовую прокладку. При выборе поставщика стоит прямо спрашивать: корпус разборный или литой, продается ли драйвер и модуль отдельно как запасная часть.
Проверка партии перед отгрузкой снимает большую часть рисков, которые невозможно увидеть по фото каталога. Здесь работает простая логика: чем раньше найден брак, тем дешевле его исправить. Ловить проблему после того, как контейнер с садовыми светильниками пришел на склад, всегда дороже и дольше.
Практика, которая реально работает при заказе у производителей из Китая:
- Выборочный IP-тест по проценту от партии, обычно 3-5% изделий, с фиксацией на видео для каждого протестированного экземпляра.
- Визуальный контроль сварных и клеевых швов корпуса: ровность, отсутствие пузырей и наплывов, которые говорят о нарушении технологии герметизации.
- Проверка кабельных вводов на скручивание при затяжке гайки сальника, чтобы кабель не перекручивался внутри и не терял изоляцию.
- Тест на включение под нагрузкой в течение нескольких часов до отгрузки, желательно с фиксацией температуры драйвера и стабильности яркости.
Отдельно стоит попросить фото или видео вскрытого корпуса нескольких образцов из разных коробок партии, а не только из демонстрационного экземпляра. Разница между выставочным образцом и серийным изделием у некоторых производителей заметна невооруженным глазом: другой герметик, другое качество пайки, иногда даже другой драйвер.
Перед подтверждением заказа стоит пройтись по короткому списку: разборный ли корпус и доступны ли запчасти отдельно, проведен ли выборочный IP-тест партии с видеофиксацией, проверены ли швы и кабельные вводы визуально, выдержал ли образец многочасовое включение под нагрузкой, есть ли у поставщика протокол или отчет по коррозии и герметичности. Если хотя бы два пункта отсутствуют, лучше запросить их до оплаты, а не после получения контейнера с садовым освещением, где обратный путь до производителя занимает недели.
