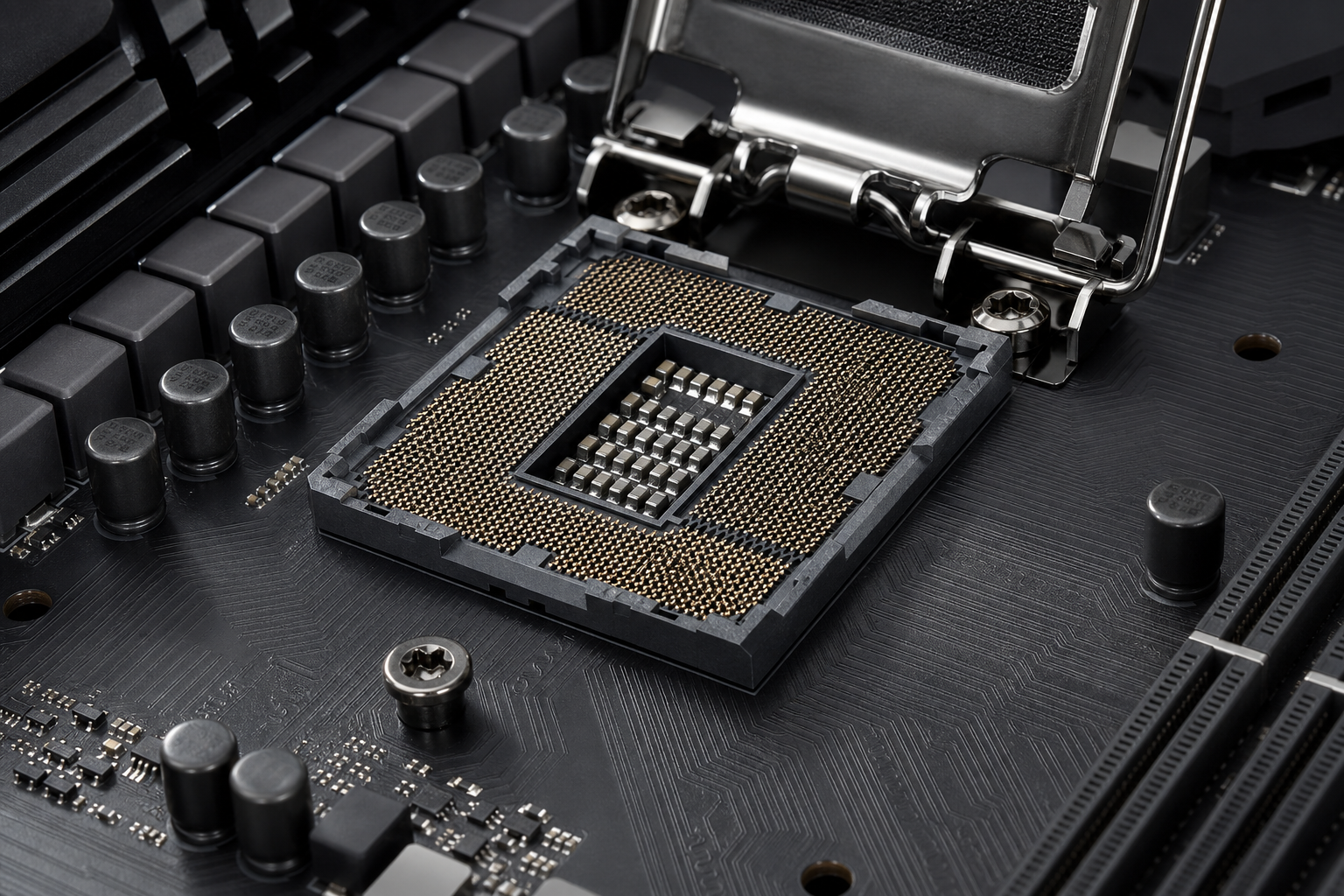

Сокет и совместимость с процессором
Сокет — это разъем на плате, куда устанавливается процессор, и он всегда рассчитан под конкретное поколение чипов. Купить материнскую плату под один сокет и рассчитывать поставить туда процессор другого поколения не получится, даже если контакты выглядят одинаково. Производители периодически меняют разводку сокета внутри одной и той же маркировки, и внешне плата может ничем не отличаться от предыдущей ревизии.
Intel и AMD ведут себя по-разному. Intel исторически меняет сокет почти с каждым новым поколением процессоров, из-за чего материнская плата для компьютера живет в связке с одним-двумя поколениями CPU. AMD дольше держится за один сокет: например, AM4 поддерживал несколько поколений процессоров подряд, что удобно при апгрейде без замены платы. Для рабочей станции или сервера это тоже важно: серверная материнская плата под Xeon часто рассчитана на очень узкий список поддерживаемых процессоров конкретной линейки.
Перед покупкой стоит открыть CPU Support List на сайте производителя платы и найти в нем свой процессор по точному названию. Это не формальность: список показывает, какая версия BIOS нужна для работы с конкретным чипом, и работает ли связка вообще. Проверять список нужно до заказа, а не после того, как плата уже приехала и процессор не стартует.
Типичная ошибка при сборке или заказе комплекта материнская плата и процессор — путаница между похожими по названию сокетами разных поколений. Разница в одной цифре или букве в маркировке сокета означает полную несовместимость по контактам и питанию. Это касается и игровой материнской платы для дома, и вариантов вроде Серверная материнская плата ASUS WS C246 PRO, которая рассчитана строго под процессоры Intel Core 8-го поколения и Xeon серии E под сокет LGA 1151. Перед заказом такой платы стоит свериться с моделью процессора, который планируется установить, а не полагаться на визуальное сходство разъема.

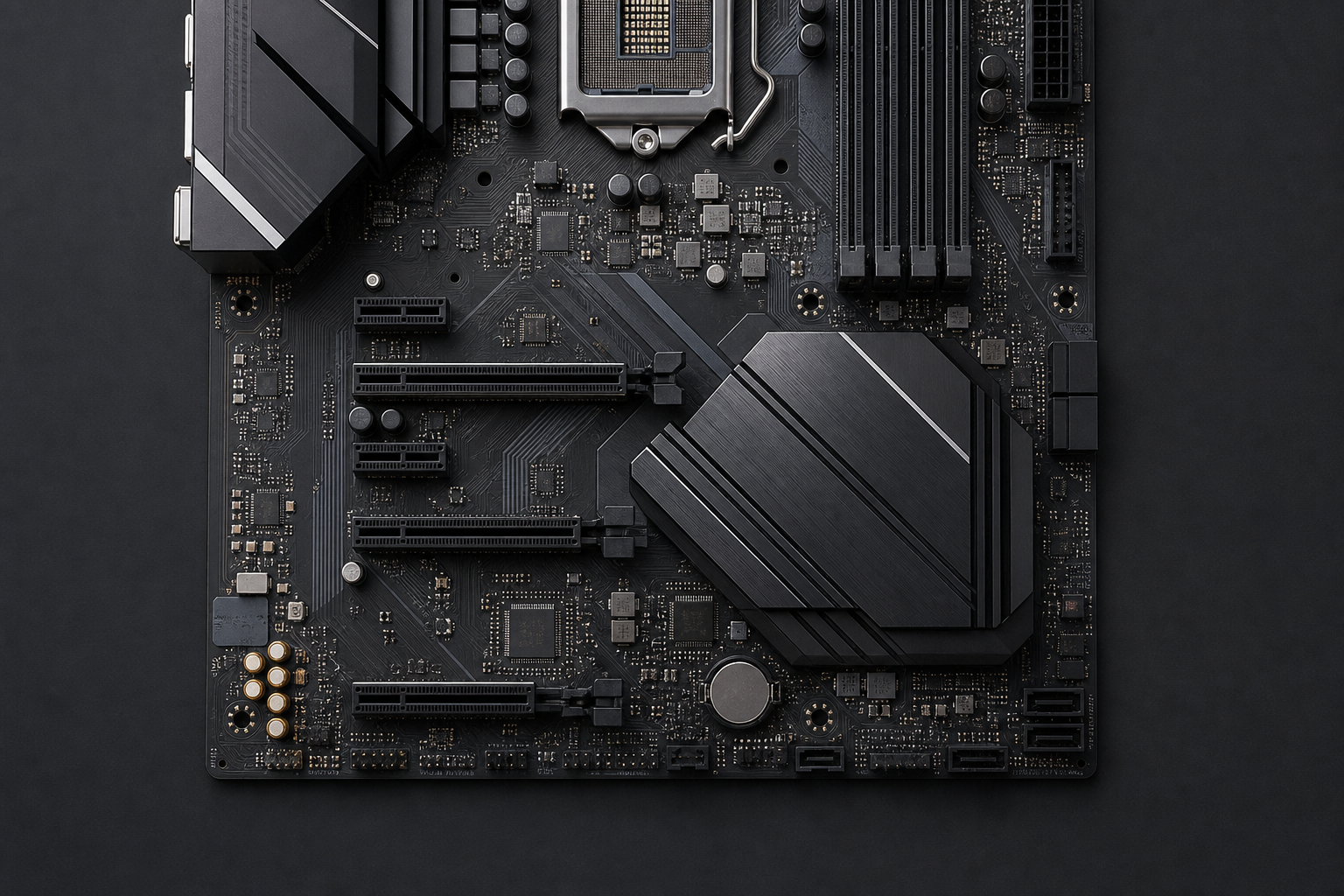

Чипсет: что он определяет и как влияет на функциональность
Сокет открывает совместимость с процессором, а чипсет решает, что плата умеет делать дальше. Он управляет количеством линий PCIe, числом портов USB, поддержкой накопителей, разгоном памяти и процессора. Две платы под один сокет с разными чипсетами могут отличаться по функциональности так сильно, будто это устройства из разных ценовых категорий.
Для домашнего ПК производители традиционно делят чипсеты на три уровня. Базовый подходит для офисных задач и простых сборок: минимум слотов расширения, урезанная поддержка накопителей, без разгона. Средний уровень закрывает игровые сборки и универсальные рабочие места, дает больше линий PCIe и слотов M.2, поддерживает разгон памяти. Топовый чипсет нужен для разгона процессора, установки нескольких видеокарт и максимального числа накопителей. Игровая материнская плата почти всегда строится на среднем или топовом чипсете, потому что базовый вариант ограничивает и апгрейд, и производительность в будущем.
В рабочих станциях и серверах логика другая. Разгон здесь не приоритет, а иногда и вовсе заблокирован на уровне BIOS. Чипсет отвечает за стабильность под длительной нагрузкой, поддержку ECC-памяти, которая исправляет ошибки на лету, и количество слотов расширения для карт хранения, сетевых адаптеров и видеокарт. Серверная материнская плата ASUS WS C246 PRO как раз рассчитана на такие задачи: рабочая станция под процессоры Intel Core 8-го поколения и Xeon серии E с поддержкой профессиональной нагрузки, а не разгона.
Если планируется сборка с несколькими видеокартами или картами RAID, важно смотреть не только на процессор, но и на то, сколько линий PCIe чипсет реально распределяет между слотами. Серверная материнская плата ASUS Z10PE-D8 WS собрана именно под такой сценарий: максимальная совместимость с разными типами устройств PCIe без потери скорости. Для менее нагруженных серверных задач с поддержкой DDR4 и хорошей стабильностью подойдет плата Advantech AIMB-785G2, где чипсет Q170 держит до 64 ГБ памяти на четырех слотах DIMM.
Перед покупкой стоит свериться со списком поддерживаемых процессоров именно для нужного чипсета, а не только для сокета. Один и тот же сокет часто встречается на платах с разными чипсетами, и функциональность между ними может отличаться в разы.
Автоматически получать новости MAi HE MAI по электронной почте
BIOS и UEFI: обновление прошивки и поддержка процессора
BIOS и UEFI по сути делают одно и то же: инициализируют оборудование при включении платы и передают управление операционной системе. Разница в интерфейсе, скорости работы и возможностях. UEFI поддерживает мышь, графическое меню, загрузку с дисков большого объема и работает быстрее. Практически все современные платы используют UEFI, но в характеристиках и на форумах его по привычке называют BIOS, поэтому термины взаимозаменяемы в бытовом разговоре.
Ситуация, с которой сталкиваются регулярно: плата физически подходит под сокет процессора, разъем совпадает, а система не стартует. Причина в прошивке. Производитель выпускает плату раньше, чем новое поколение процессоров выходит на рынок, и первые партии уходят с версией BIOS, которая еще не умеет распознавать новый CPU. Формально сокет один и тот же, реально нужно обновление.
Перед покупкой стоит зайти на сайт производителя, найти страницу конкретной модели и открыть CPU Support List. Там указано, с какой версии прошивки плата поддерживает нужный процессор. Если в описании товара или на коробке видна дата выпуска или ревизия платы, это тоже подсказка: старые ревизии почти всегда требуют флешинга.
Проблема обостряется, если под рукой нет старого процессора для обновления, а новый чип плата пока не видит: система просто не включится. Часть плат решает это функцией BIOS FlashBack: прошивка обновляется с флешки без установки CPU в сокет, по кнопке на задней панели. Такая возможность есть не на всех моделях, поэтому наличие FlashBack стоит проверять заранее, особенно если процессор в комплекте только один и это именно новый чип.
Для серверных и workstation-плат производитель обычно прямо указывает, с какой ревизии BIOS поддерживается конкретное поколение Xeon или Core, это видно, например, в характеристиках такой платы, как Серверная материнская плата Advantech AIMB-785G2, где поддержка процессоров привязана к определенной версии прошивки чипсета. Перед сборкой сервера имеет смысл уточнить у продавца версию BIOS на конкретном экземпляре, а не полагаться только на общее описание модели.

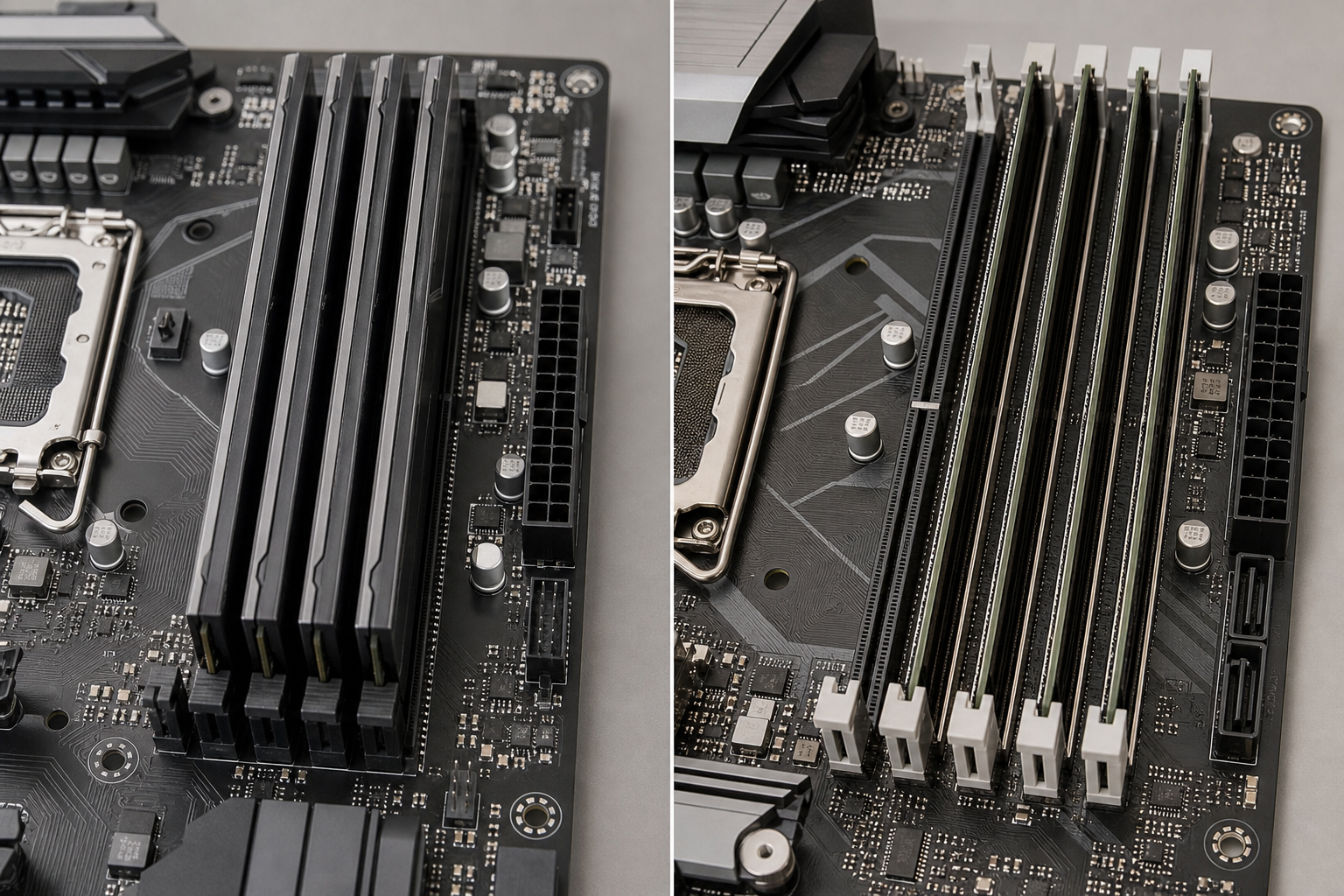

Оперативная память: DDR4, DDR5, каналы и совместимость
DDR4 и DDR5 физически разные модули. Ключ на планке стоит в другом месте, слот другой формы, и вставить DDR5 в плату с поддержкой DDR4 просто не получится. Поэтому выбор типа памяти делается заранее, вместе с выбором сокета и чипсета, а не после покупки платы.
Платформы Intel и AMD последних поколений в основном переходят на DDR5, но множество актуальных плат под предыдущие сокеты до сих пор выпускаются с DDR4, и для многих задач этого более чем достаточно. Серверные и workstation платы особенно долго держатся на DDR4: стабильность здесь важнее прироста пропускной способности.
| Параметр | DDR4 | DDR5 |
|---|---|---|
| Совместимость | Отдельные слоты, не совместимы с DDR5 | Отдельные слоты, не совместимы с DDR4 |
| Типичный объем на модуль | до 32 ГБ | до 64 ГБ и выше |
| Область применения | сервер, workstation, бюджетный ПК | современный игровой ПК, топовая рабочая станция |
Двухканальный режим для домашнего ПК дает ощутимый прирост по сравнению с одним модулем, особенно в играх и работе с видео. Для рабочих станций и серверов актуальны четыре и более каналов: чем шире шина памяти, тем меньше плата упирается в пропускную способность при многопоточных нагрузках.
Частота важна для игровых сборок и рендеринга, но для сервера на первый план выходит объем и поддержка ECC-памяти, которая исправляет единичные битовые ошибки без остановки системы. Серверная материнская плата Advantech AIMB-785G2 поддерживает до 64 ГБ DDR4 на четырех слотах, чего хватает для большинства задач хранения и виртуализации. Платы вроде ASUS WS C246 PRO ориентированы на рабочие станции с ECC и требуют памяти с соответствующей маркировкой, обычную DDR4 без ECC такие платы тоже примут, но без коррекции ошибок.
Перед покупкой стоит свериться со списком поддерживаемой памяти на сайте производителя платы: не вся DDR4 или DDR5 одинаково работает на предельных частотах, и совместимость по факту иногда уже, чем указано в общих характеристиках.

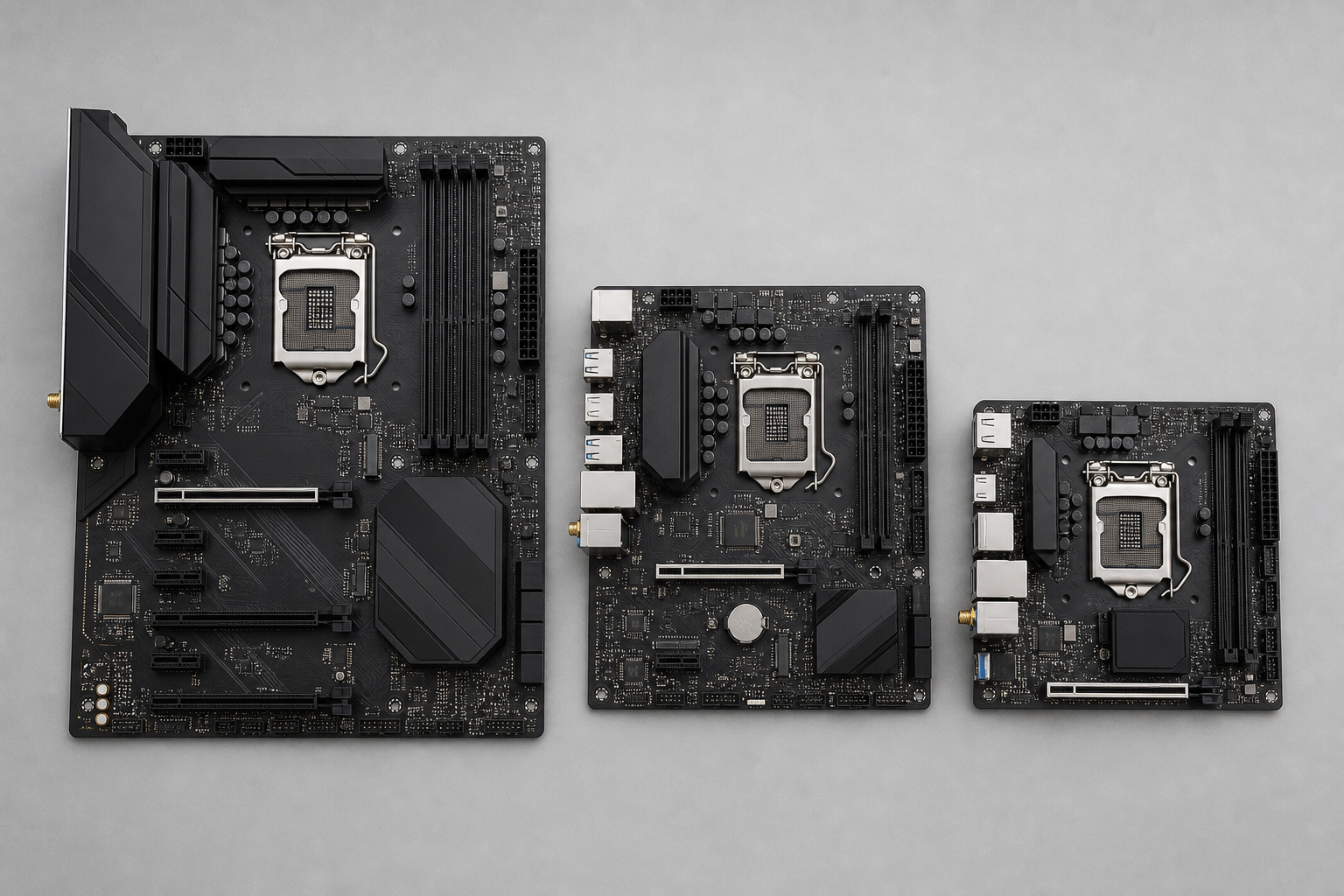

Форм-фактор платы: ATX, Micro-ATX, Mini-ITX и серверные варианты
Форм-фактор определяет физические размеры платы, а вместе с ними количество слотов расширения, разъемов под память и место для системы охлаждения. Это первое, что стоит проверить еще до выбора чипсета: если плата не встанет в корпус или не хватит слотов PCIe, остальные характеристики значения не имеют.
| Форм-фактор | Слоты PCIe | Слоты DIMM | Типичное применение |
|---|---|---|---|
| Mini-ITX | 1 | 2 | компактный ПК, HTPC |
| Micro-ATX | 2-3 | 2-4 | универсальный игровой ПК |
| ATX | 3-4 и более | 4 | рабочая станция, мощный игровой ПК |
| E-ATX / серверный форм-фактор | 4-7 | 8 и более | сервер, workstation с несколькими видеокартами |
Mini-ITX выбирают ради компактности: один слот PCIe, два разъема под память, минимум места вокруг сокета. Для этого форм-фактора приходится жертвовать возможностями расширения и часто мириться со скромным охлаждением VRM, что критично при мощном процессоре.
Micro-ATX закрывает большинство домашних сборок. Двух-трех слотов PCIe хватает для видеокарты и одной дополнительной платы расширения, четырех разъемов памяти достаточно для 64-128 ГБ. Это разумный баланс для игрового ПК без амбиций на несколько видеокарт.
ATX остается стандартом для рабочих станций и производительных сборок. Больше слотов PCIe, больше разъемов DIMM, просторнее радиаторы чипсета и VRM. Плата ASUS WS C246 PRO в форм-факторе ATX как раз рассчитана на процессоры Intel Xeon серии E и совмещает плотность слотов с серверной стабильностью.
Для серверных корпусов и workstation с несколькими видеокартами используют расширенные форм-факторы: до семи слотов PCIe и восемь и более разъемов под память, как у ASUS Z10PE-D8 WS. Такая плотность нужна для карт RAID, накопителей PCIe и нескольких видеокарт одновременно, но требует корпуса с соответствующей глубиной и мощного блока питания.
Перед покупкой сверяйте не только форм-фактор с посадочными местами корпуса, но и совместимость по высоте радиаторов охлаждения и длине видеокарт: в компактном корпусе даже ATX-плата с полным набором слотов может остаться без свободного места под них.

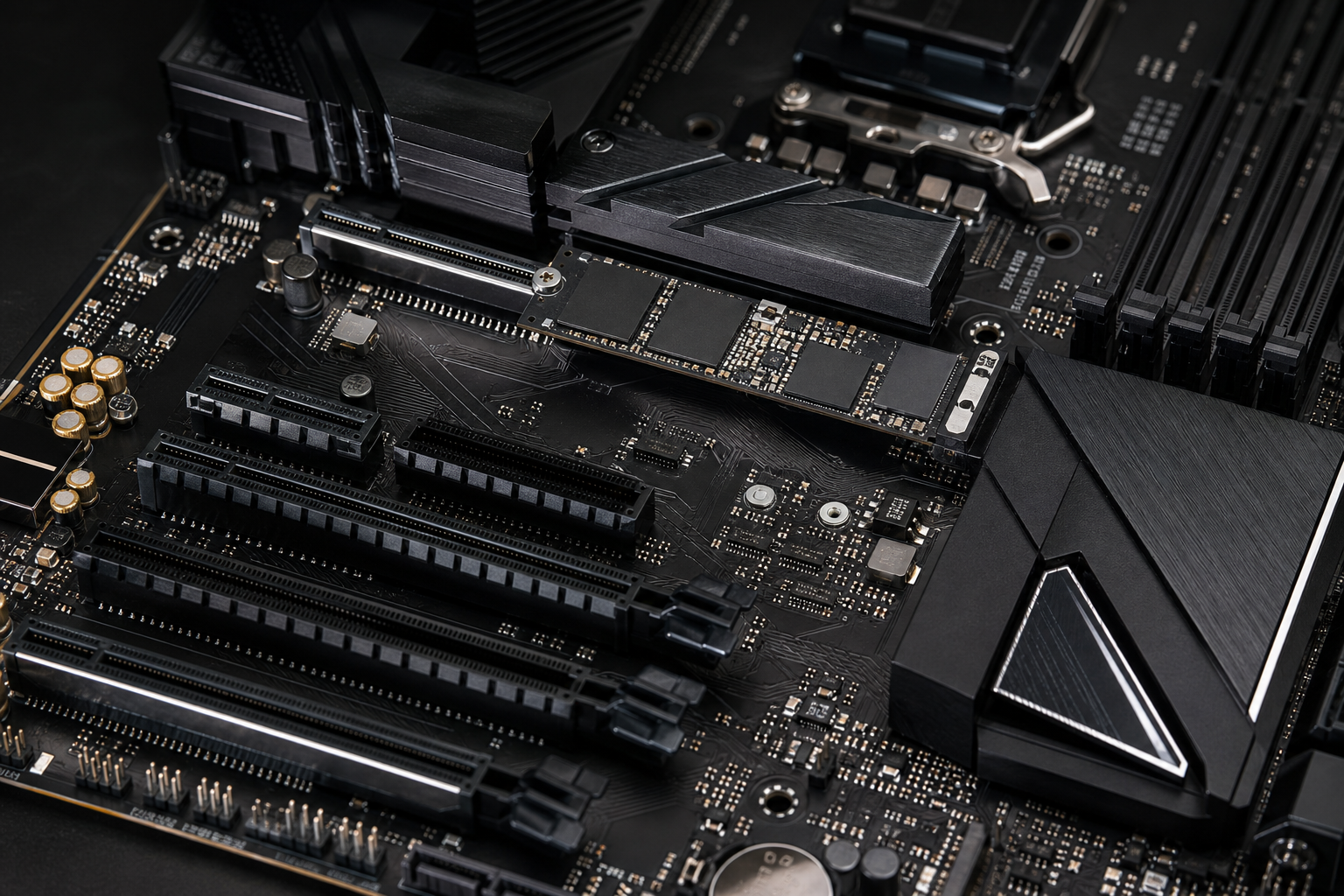

PCIe, M.2 и слоты расширения: под какие задачи считать линии
Версия PCIe определяет пропускную способность канала между платой и устройством. PCIe 3.0, 4.0 и 5.0 удваивают скорость на каждое поколение, но разница ощутима не всегда: для одной видеокарты в играх переход с 4.0 на 5.0 почти незаметен, а вот для NVMe накопителей в задачах с большими файлами разница в реальных цифрах есть.
Проблема начинается там, где на плате несколько слотов PCIe и M.2 одновременно. Чипсет и процессор выделяют ограниченное число линий, и они физически делятся между всеми разъемами. Если в характеристиках написано «3 слота M.2 и 2 слота PCIe x16», это не значит, что каждый работает на полной скорости в любой конфигурации. Часто установка накопителя во второй слот M.2 автоматически урезает линии у соседнего PCIe x16, переводя его в режим x8. Для одной видеокарты это обычно не критично, для рабочей станции с несколькими картами или ускорителями разница в производительности становится заметной.
Отдельно эта тема встает при сборке под несколько видеокарт или под сервер с картами расширения хранения: RAID-контроллерами, дополнительными сетевыми адаптерами, картами захвата. Здесь количество слотов само по себе не показатель, важна именно схема распределения линий. У серверных плат вроде ASUS Z10PE-D8 WS производитель прямо ориентирует продукт на совместимость с широким набором PCIe устройств: RAID-картами, PCIe-хранилищем и подобным оборудованием, что снимает часть вопросов по разводке линий.
Перед покупкой платы под многовидеокарточную сборку или сервер с несколькими картами расширения стоит открыть полную спецификацию и найти раздел про распределение линий PCIe между слотами, часто он идет отдельным блоком или таблицей в даташите. Без этого шага легко купить плату с нужным числом слотов, но не с той пропускной способностью, что нужна под конкретную задачу.
Сеть, беспроводные модули и питание платы
Сетевой контроллер редко оказывается в списке первых критериев, но для сервера и рабочей станции это отдельный пункт совместимости с реальными задачами. Домашнему ПК гигабитного порта хватает почти всегда. Для сервера с бэкапами, виртуальными машинами или файловым хранилищем гигабита мало, тут смотрят на платы с портом 10 Гбит/с или сразу с двумя сетевыми интерфейсами для отказоустойчивости. Пример: серверная материнская плата ASUS Z10PA-U8/10G-2S с портами 10G, где запас пропускной способности снимает узкое место, которое иначе упрется в сеть раньше, чем в процессор.
Wi-Fi и Bluetooth на плате удобны для компактной сборки без лишних кабелей, особенно в корпусах формата Mini-ITX или Micro-ATX, где место рядом с задней панелью ограничено. Для игровой материнской платы это разумная опция. На серверных платах беспроводные модули почти не встречаются: сервер обычно стоит в стойке рядом с коммутатором, проводное подключение важнее удобства, а лишний радиомодуль это только источник помех. Серверная материнская плата ASUS WS C246 PRO и серверная материнская плата ASUS Z10PE-D8 WS ориентированы на проводные порты и стабильность, а не на беспроводные опции.
Питание платы проверяют отдельно от параметров процессора. Мощный CPU или несколько видеокарт нагружают VRM, и если радиаторы на плате маленькие, а фаз питания мало, плата будет ограничивать производительность независимо от мощности блока питания. Для материнской платы под несколько видеокарт важно число разъемов дополнительного питания на самой плате и запас мощности блока питания с расчетом, а не впритык. Система охлаждения VRM с полноразмерными радиаторами обязательна для топовых процессоров и многокарточных сборок, будь то игровая станция или сервер под рендеринг.
