Класс защиты IP: что означает маркировка и как ее проверить на практике
Маркировка IP на садовых светильниках из Китая — первое, на что смотрит покупатель, и первое, где чаще всего случается подмена. Код состоит из двух цифр: первая отвечает за защиту от пыли и твердых частиц, вторая — от влаги. IP44 означает частичную защиту от брызг с любого направления, но не выдержит прямого контакта с водой. IP65 уже держит струю воды под давлением. IP67 — кратковременное погружение на глубину до метра, IP68 — постоянное погружение, показатель для светильников, которые устанавливают в прудах и фонтанах.
Проблема в том, что заявленный класс на упаковке и реальная герметичность корпуса — это разные вещи. Партия может приходить с маркировкой IP65, а по факту корпус пропускает влагу через кабельный ввод или через микрозазоры в литье. Производитель экономит на прокладках, но на коробке цифры остаются прежними. Поэтому запрос протокола испытаний от поставщика — это только первый шаг, не финальная проверка.
Рабочий способ — тест на образце своими силами. Для IP65 достаточно направить на светильник струю воды из шланга под давлением в течение нескольких минут и потом разобрать корпус, проверив внутренние поверхности на влагу. Для IP67 и IP68 образец погружают в емкость с водой на заявленное время и глубину, а после вскрытия смотрят на конденсат и следы протечек у соединений и кабельного ввода. Без такой проверки перед заказом партии полагаться на сертификат рискованно, особенно если это первая работа с конкретной фабрикой в Китае.

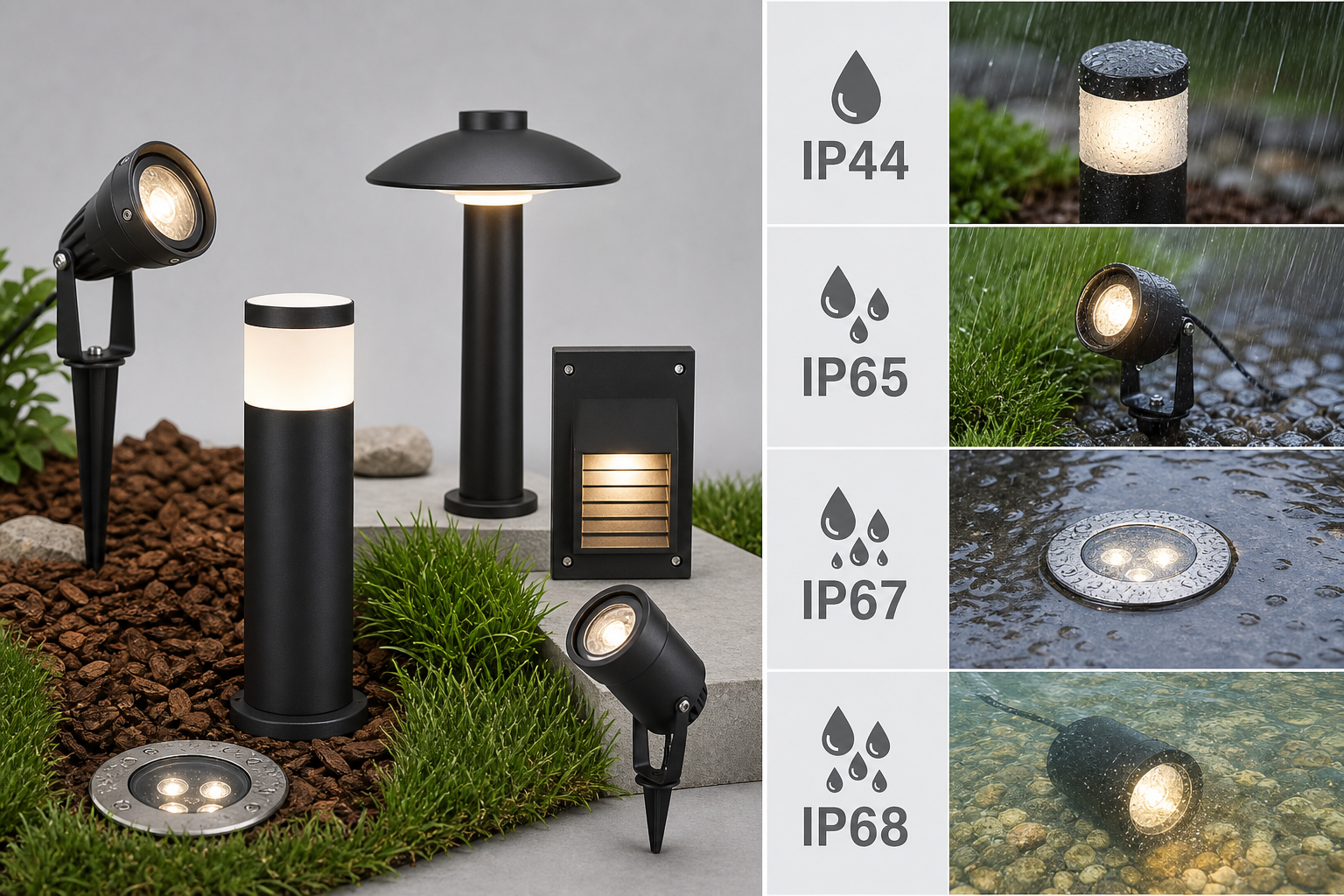

Для разных зон сада нужен разный класс. Дорожечные светильники и подсветка клумб нормально работают на IP44–IP54, если стоят под навесом или не заливаются напрямую. Для открытых грунтовых точек и мест с поливом нужен минимум IP65. Пруды, фонтаны и любые светильники с постоянным контактом с водой требуют IP68. Фасадное освещение обычно берут с IP65, если светильник не встроен в стену ниже уровня отмостки — тогда тоже нужен более высокий класс.
Герметичность соединений и кабельных вводов
Класс IP на упаковке ничего не говорит о том, как собран сам корпус. Реальная герметичность держится на трех вещах: качестве литья, плотности прилегания резиновых прокладок и правильно затянутых кабельных вводах. Если хотя бы один узел сделан небрежно, вода найдет дорогу внутрь через месяц-два эксплуатации, даже если сертификат заявляет IP65.
Начинать проверку образца стоит со стыков корпуса. Верхняя крышка, стекло рассеивателя, основание, все места соединения должны иметь резиновую или силиконовую прокладку без разрывов и вмятин. При хорошем литье зазоров между деталями почти не видно, корпус собирается без люфта. Если светильник шатается в местах стыков или прокладка выглядывает неровной полоской, это повод отбраковать образец сразу, не дожидаясь испытаний.

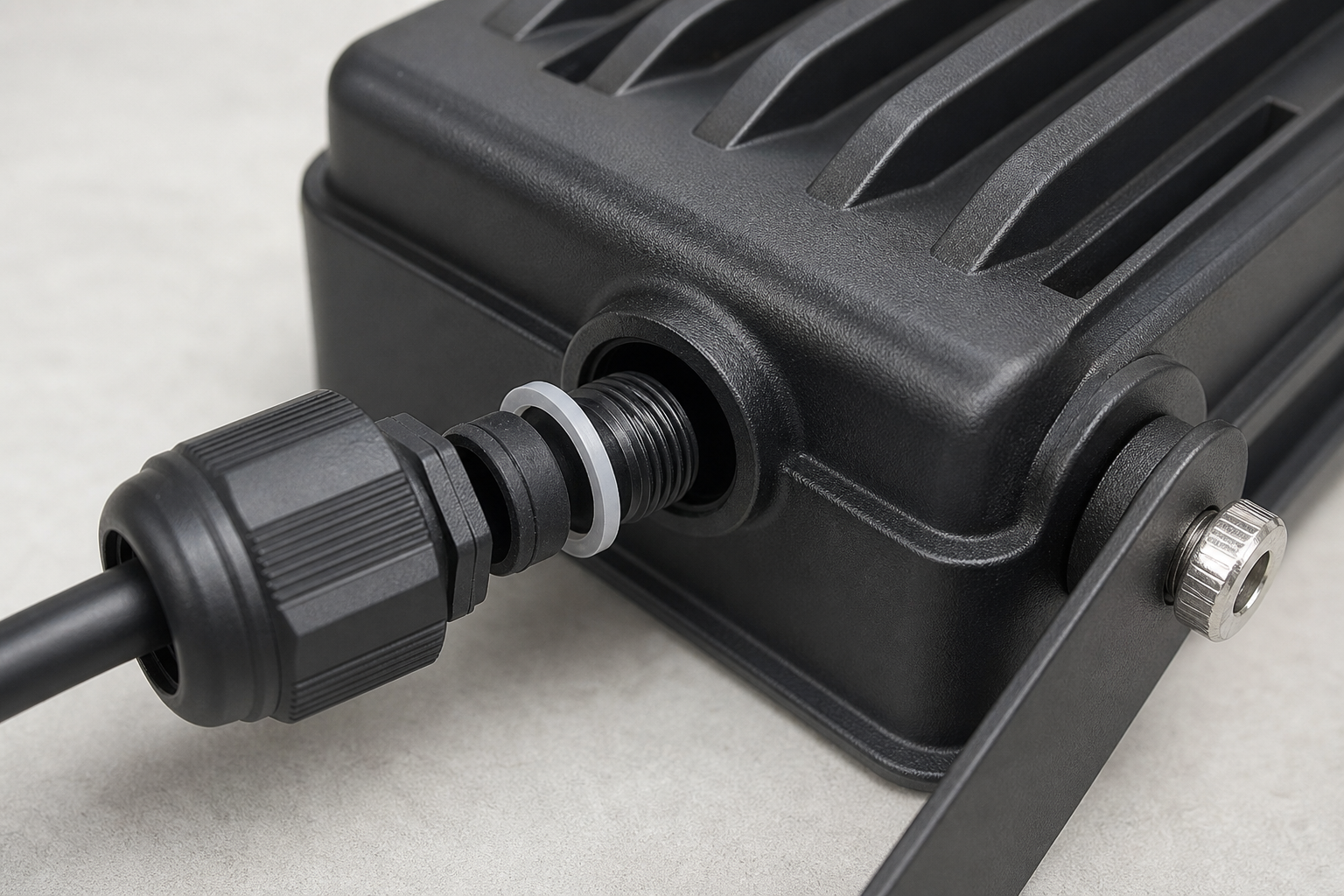

Отдельное внимание уделите кабельному вводу. Это самое уязвимое место в конструкции. Сальник должен плотно обжимать кабель по всей окружности, без зазоров и перекосов. На ощупь резина сальника не должна быть слишком жесткой или, наоборот, липкой, оба состояния говорят о плохом составе силикона. Проверить герметичность соединения можно просто: слегка потянуть кабель в разные стороны, посмотреть, не смещается ли уплотнитель, и провести влажной тканью по вводу, оставив светильник на пару часов под наблюдением.
У бюджетных партий из Китая типичная проблема одна и та же: производитель экономит на силиконе для прокладок и сальников. Такой материал теряет эластичность при перепадах температуры, дубеет на морозе и трескается уже за один сезон. Внешне на новом образце это незаметно, дефект проявляется после нескольких циклов нагрева и охлаждения. Поэтому при утверждении партии стоит запросить у поставщика образец, который прошел термоциклирование, либо самостоятельно проверить прокладку после суток в морозильной камере.
Дренаж и вентиляционные отверстия, если они предусмотрены конструкцией, тоже должны быть закрыты сеткой или мембраной, а не оставаться открытыми капиллярами для влаги. Без этого даже герметичный на вид корпус со временем накапливает конденсат, что ведет к коррозии контактов и сокращает ремонтопригодность светильника.
Автоматически получать новости MAi HE MAI по электронной почте
Кабель и электрическая безопасность

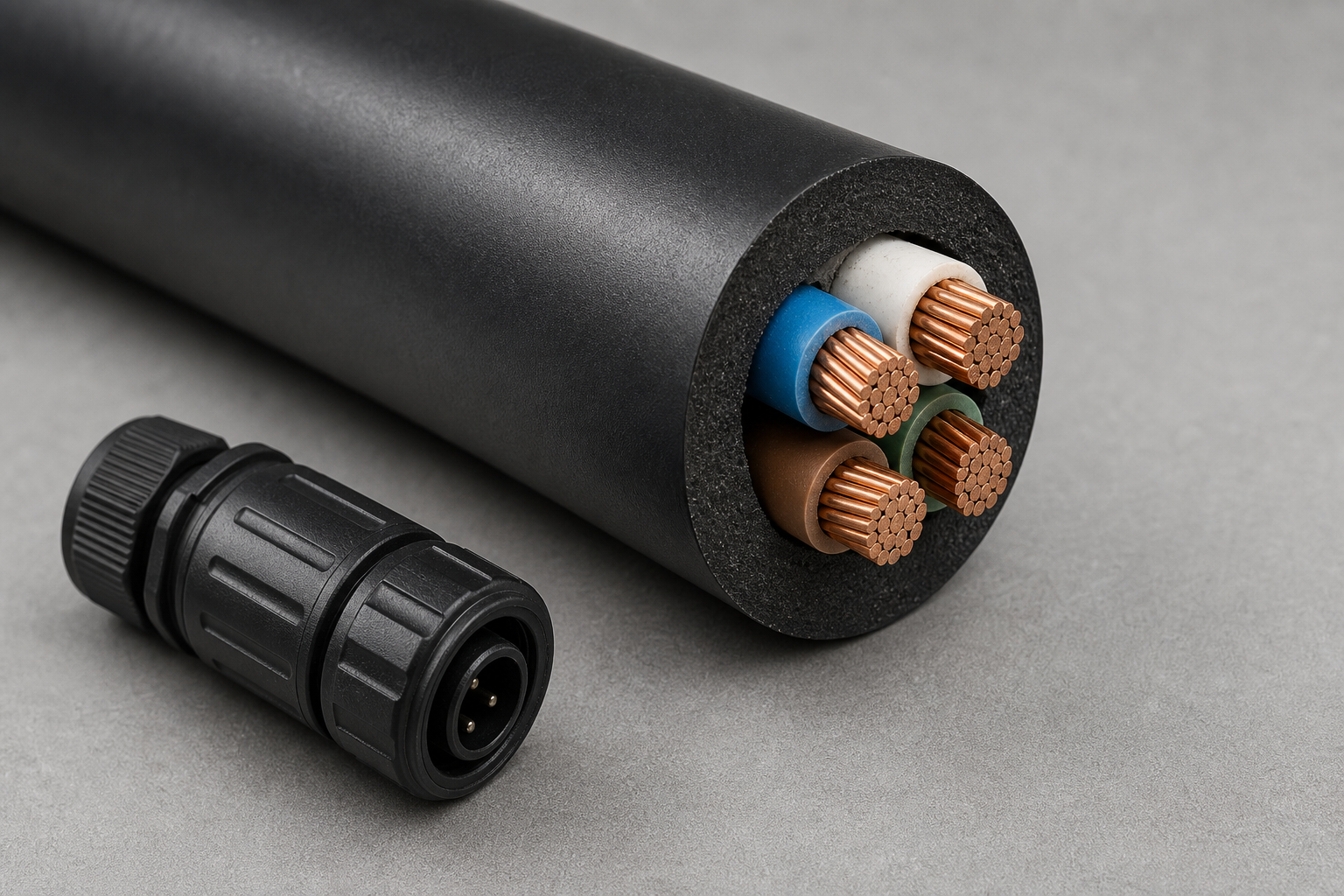

Кабель — это то место, где производитель экономит чаще всего, потому что покупатель видит корпус и лампу, но не видит провод внутри. Для наружного применения сечение медных жил должно соответствовать реальной нагрузке светильника с запасом, а не минимуму по расчету. На практике для садовых светильников на 220В используют кабель сечением от 0,75 мм², для группы из нескольких точек и линий подсветки сечение увеличивают. Изоляция должна быть рассчитана на улицу: устойчива к УФ, не растрескивается на морозе и не размягчается на жаре. Обычный ПВХ для внутренней проводки для этого не годится, нужен кабель с маркировкой для наружного или подземного монтажа.
Разница между низковольтными светильниками на 12В и сетевыми на 220В принципиальна с точки зрения безопасности. Если повреждается изоляция низковольтного кабеля во влажной земле, риск поражения током минимален, максимум сработает защита трансформатора. Повреждение кабеля на 220В в тех же условиях создает прямую опасность, особенно если рядом дети или животные. Поэтому для дорожек, детских зон и участков с постоянным контактом человека с грунтом низковольтные садовые светильники предпочтительнее, даже если требуют отдельного трансформатора.
Перед заказом партии из Китая стоит запросить у поставщика сертификаты на кабель отдельно от сертификата на сам светильник: часто это разные документы, и производитель предъявляет только один. На изоляции должна быть читаемая маркировка с указанием сечения, материала жилы и температурного диапазона. Если маркировки нет или она стирается при легком трении, это повод насторожиться.
Типичная экономия на бюджетных партиях: заявлено сечение 0,75 мм², по факту жила тоньше на треть, изоляция хрупкая и трескается при сгибании на холоде. Такой кабель работает первый сезон, а на второй год начинает пропускать влагу через микротрещины, что убивает герметичность соединений, о которой мы говорили выше, и создает риск короткого замыкания. Вскрытие образца с разрезом кабеля перед утверждением партии позволяет увидеть реальное сечение и толщину оболочки, а не полагаться на цифры в спецификации.
Дренаж, коррозия и материалы корпуса
Даже при хорошей герметичности соединений внутрь корпуса рано или поздно попадает влага, это неизбежно при перепадах температуры на улице. Днем воздух в корпусе нагревается и расширяется, ночью остывает, и на внутренних стенках образуется конденсат. Если светильник герметичен по IP67 или IP68, но без дренажного отверстия, вода просто накапливается внутри год за годом. В итоге плата и драйвер выходят из строя не от дождя, а от собственной влаги светильника.

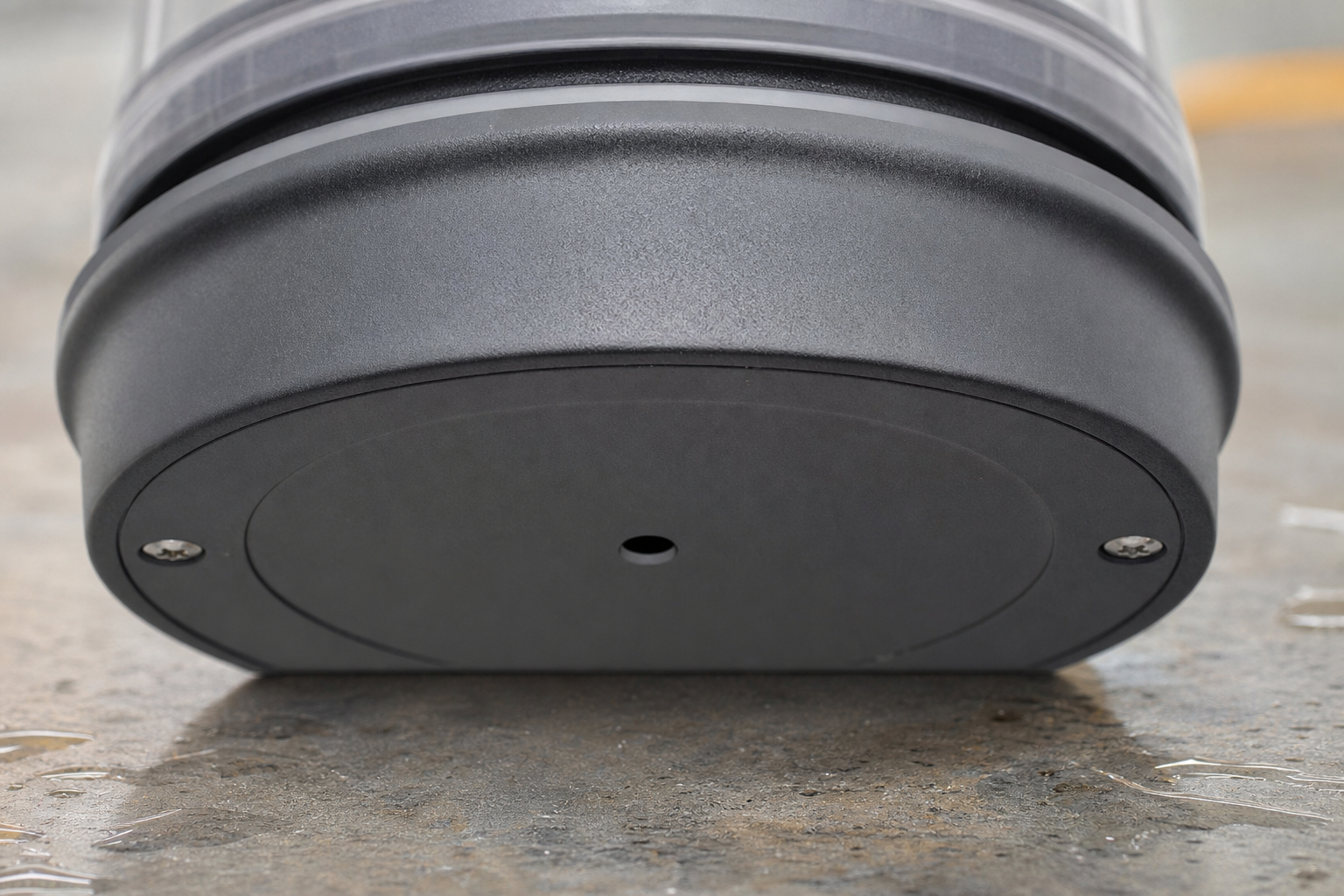

Дренаж, это небольшое отверстие или клапан в нижней части корпуса, через которое конденсат уходит наружу, не нарушая при этом класс IP. Грамотная конструкция совмещает герметичность кабельных вводов с возможностью для влаги выйти естественным путем. У бюджетных партий из Китая дренаж часто отсутствует вообще, производитель экономит на дополнительной операции при литье корпуса.
Материал корпуса напрямую влияет на срок службы садового светильника во влажной среде.
| Материал | Устойчивость к коррозии | Особенности |
|---|---|---|
| Алюминий с покрытием | Средняя, зависит от толщины анодирования | Легкий, но при повреждении покрытия быстро окисляется |
| Нержавеющая сталь | Высокая | Тяжелее и дороже, но почти не боится влаги и соли |
| Пластик с УФ-стабилизацией | Высокая к коррозии, средняя к УФ без стабилизатора | Не ржавеет, но дешевые партии со временем желтеют и трескаются |
Проверить качество покрытия на образце можно двумя способами. Первый, попросить у поставщика протокол теста на соляной туман, это стандартная процедура для оценки антикоррозийной обработки, но не все китайские фабрики готовы ее проводить или предоставлять результаты. Второй способ доступнее: визуальный осмотр толщины анодирования на срезе или в местах крепления, где покрытие обычно тоньше. Если под слоем краски виден голый металл уже через пару недель эксплуатации образца, это повод пересмотреть партию.
Ремонтопригодность тоже связана с материалом корпуса. Если нержавеющая сталь или качественный алюминий позволяют вскрыть светильник без разрушения, замена платы или драйвера обходится дешево. Дешевый пластик часто ломается при первой попытке разборки, и электрическая безопасность светильника после такого ремонта уже под вопросом. При заказе партии стоит закладывать проверку не только внешнего вида, но и реакции корпуса на разборку и повторную сборку.
Ремонтопригодность и качество светодиодной части
Отдельная категория проблем связана с тем, как светильник вообще собран. Многие партии из Китая приходят в корпусе, который держится на герметике или защелках без единого винта. Разобрать такой светильник без разрушения корпуса невозможно: при первой неисправности драйвера или выходе из строя пары светодиодов проще выбросить прибор, чем чинить. Для садового освещения, которое стоит на улице круглый год и статистически чаще ломается из-за влаги и перепадов температуры, это критично.
При проверке образца стоит сразу оценить, есть ли доступ к плате и драйверу через винтовое соединение, байонетный замок или разъемный кабельный ввод. Хорошая ремонтопригодность не означает потерю герметичности: производители, которые делают это грамотно, ставят уплотнительное кольцо на крышке корпуса, а не заливают все монтажной пеной или силиконом намертво.
Отдельно смотрят на саму светодиодную часть. Есть несъемные светодиодные модули, впаянные напрямую в плату без возможности замены отдельного диода, и есть сборки на разъемах, где вышедший из строя элемент можно заменить точечно. Для крупной партии садовых светильников второй вариант выгоднее в перспективе: меньше отказов на весь объем, ниже процент возвратов.
Качество пайки на образце проверяется визуально: ровные контактные площадки, отсутствие наплывов олова, никаких холодных паек с матовой сероватой поверхностью вместо блестящей. Драйвер стоит вскрыть и посмотреть на конденсаторы: вздутые или деформированные элементы, дешевая маркировка без бренда, минимальный запас по рабочему напряжению говорят о том, что партия не выдержит заявленный срок службы.
Умное садовое освещение с диммированием, управлением по Wi-Fi или Bluetooth добавляет отдельный слой риска. Электронный модуль связи, антенна и дополнительная плата управления увеличивают количество мест, где корпус может потерять герметичность: больше отверстий под кабели, больше стыков, больше точек нагрева внутри замкнутого объема. При заказе таких моделей есть смысл проверять IP отдельно для базового блока питания и для самого светильника с электроникой, а не полагаться на общую маркировку упаковки.

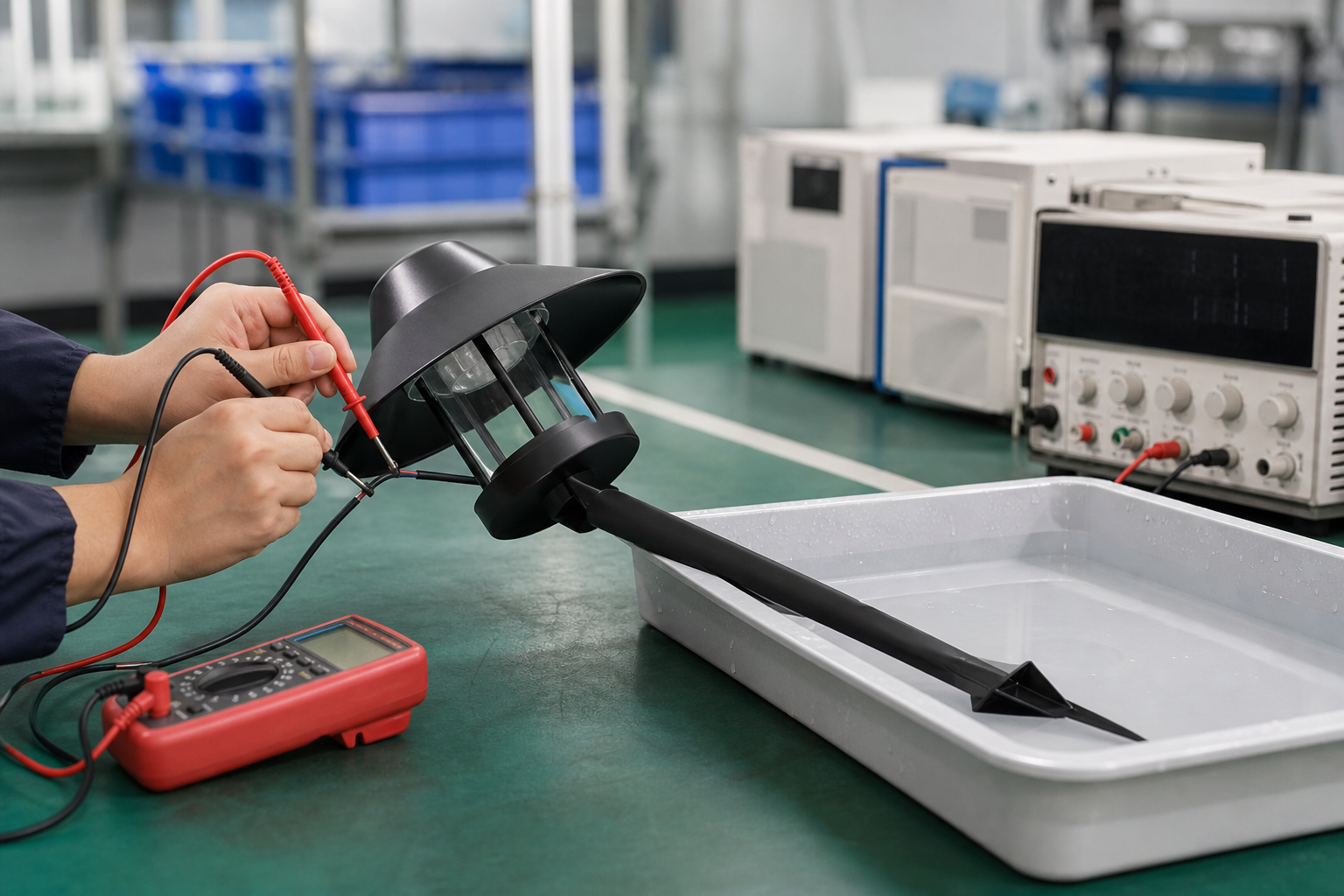

Проверка образца перед запуском партии в производство
Сертификат от завода в Китае подтверждает, что где-то на линии тестировался образец с нужными параметрами. Он не подтверждает, что именно ваша партия соберана из тех же материалов, с тем же качеством пайки и той же герметичностью. Поэтому запрос физического образца перед оплатой партии обязателен, даже если поставщик присылает протоколы испытаний и фото с производства.
Алгоритм проверки строится в определенном порядке, и менять его местами не стоит:
- запросить один или два образца из готовой партии, а не отдельно изготовленный «показательный» экземпляр;
- провести визуальный осмотр корпуса: швы литья, качество резиновых прокладок, ровность кабельных вводов, отсутствие сколов и заусенцев;
- проверить герметичность соединений на практике: погружение в воду или направленная струя в зависимости от заявленного класса IP;
- сверить фактический IP с указанным в спецификации, а не только с тем, что написано на упаковке;
- включить светильник под нагрузкой и оставить работать несколько часов подряд, желательно 4 - 6 часов без перерыва;
- измерить температуру корпуса и драйвера через час, три часа и в конце теста, отметить, есть ли перегрев в районе платы;
- после теста разобрать образец и оценить состояние кабеля и соединений внутри, нет ли следов конденсата.
Все результаты стоит фиксировать в отчете, а не держать в памяти или переписке. В отчет о проверке образца обычно вносят: дату теста, партию и артикул, фактический класс IP по результатам погружения, температуру корпуса и драйвера по времени, состояние прокладок и сальников после теста, фото до и после разборки. Такой документ пригодится, если партия придет с отклонениями и придется предъявлять претензию заводу.
Электрическая безопасность проверяется отдельно от герметичности. Даже полностью водонепроницаемый корпус не защищает от короткого замыкания, если изоляция кабеля повреждена при монтаже или сечение не соответствует заявленному. Тест под нагрузкой в течение нескольких часов как раз показывает, греется ли кабель в местах соединений сверх нормы.
Утверждать партию по фото и сертификатам без физического теста рискованно именно потому, что коррозия, некачественный дренаж и слабая ремонтопригодность корпуса проявляются не сразу, а после нескольких месяцев эксплуатации на улице. К этому моменту партия уже продана или установлена, и претензии предъявлять поздно.
Контроль партии перед отгрузкой и типичные ошибки заказчиков
Утвержденный образец не гарантирует, что вся партия садовых светильников из Китая соберется так же аккуратно. На производстве меняются смены, поставщики комплектующих, иногда экономят на прокладках уже после того, как образец одобрен. Поэтому перед отгрузкой партию нужно проверять отдельно, а не полагаться на то, что раз образец прошел тест на герметичность, все остальное будет таким же.
Стандартный подход: выборочная проверка по AQL (Acceptable Quality Level). Для садового освещения обычно берут 5-10% партии для крупных заказов, для небольших партий до 500 штук проверяют вручную от 20 до 50 единиц. Чем выше цена и чем сложнее конструкция (умное садовое освещение с управлением по Wi-Fi или Bluetooth), тем больше должна быть выборка.
При приемке смотрят на несколько вещей одновременно:
- Внешний вид корпуса: сколы, царапины, неровности литья, отличия по цвету от образца.
- Комплектность: наличие крепежа, кабеля нужной длины, инструкции, дренажных заглушек, если они предусмотрены конструкцией.
- Соответствие маркировке IP на упаковке и на самом корпусе, отсутствие расхождений между партией и заявленным классом.
- Качество соединений и кабельных вводов на нескольких случайно выбранных единицах, а не только на одной.
- Вес и толщину стенок корпуса, если раньше фиксировались отклонения по материалу или коррозии.
Главная ошибка заказчиков, которая повторяется из партии в партию, это доверие фотографиям и сертификатам без физической проверки. Сертификат подтверждает, что определенный образец в определенный момент прошел испытания. Он не подтверждает, что вся партия сделана из того же кабеля и с той же герметичностью соединений. Фото с производства тоже ничего не гарантируют: снять можно один удачный экземпляр.
Вторая частая ошибка: заказчик проверяет образец, но не назначает повторный контроль перед отгрузкой уже готовой партии. Между утверждением образца и загрузкой контейнера проходит несколько недель, за это время производитель может сменить поставщика кабеля или упростить сборку сальников ради скорости. Без второго контроля эти изменения всплывают уже после доставки, когда возврат или претензия обходятся дороже.
Третья ошибка, о которой часто забывают: игнорирование климата региона использования. Светильник с IP44, подобранный для сухого юга, не выдержит зиму средней полосы с перепадами температуры и конденсатом. Электрическая безопасность и ремонтопригодность тоже зависят от условий: там, где зимой минус двадцать, пластик без УФ-стабилизации и морозостойких добавок трескается быстрее, чем в мягком климате.
Если собрать всю цепочку проверки в одну логику, получается так: сначала смотрят класс IP и проверяют его тестом, а не только по маркировке. Затем оценивают герметичность соединений, кабельных вводов и качество самого кабеля. Дальше идет проверка дренажа, материала корпуса и устойчивости к коррозии. После этого разбирают образец, чтобы понять ремонтопригодность и качество светодиодной части. И только после всех этих шагов имеет смысл переходить к контролю партии перед отгрузкой, с выборочной проверкой и повторным тестом. Пропуск любого звена в этой цепочке увеличивает риск получить партию, которая выглядит нормально на складе поставщика, но начинает подводить через один сезон эксплуатации в саду.
