Сокет и CPU Support List: с чего начинается совместимость

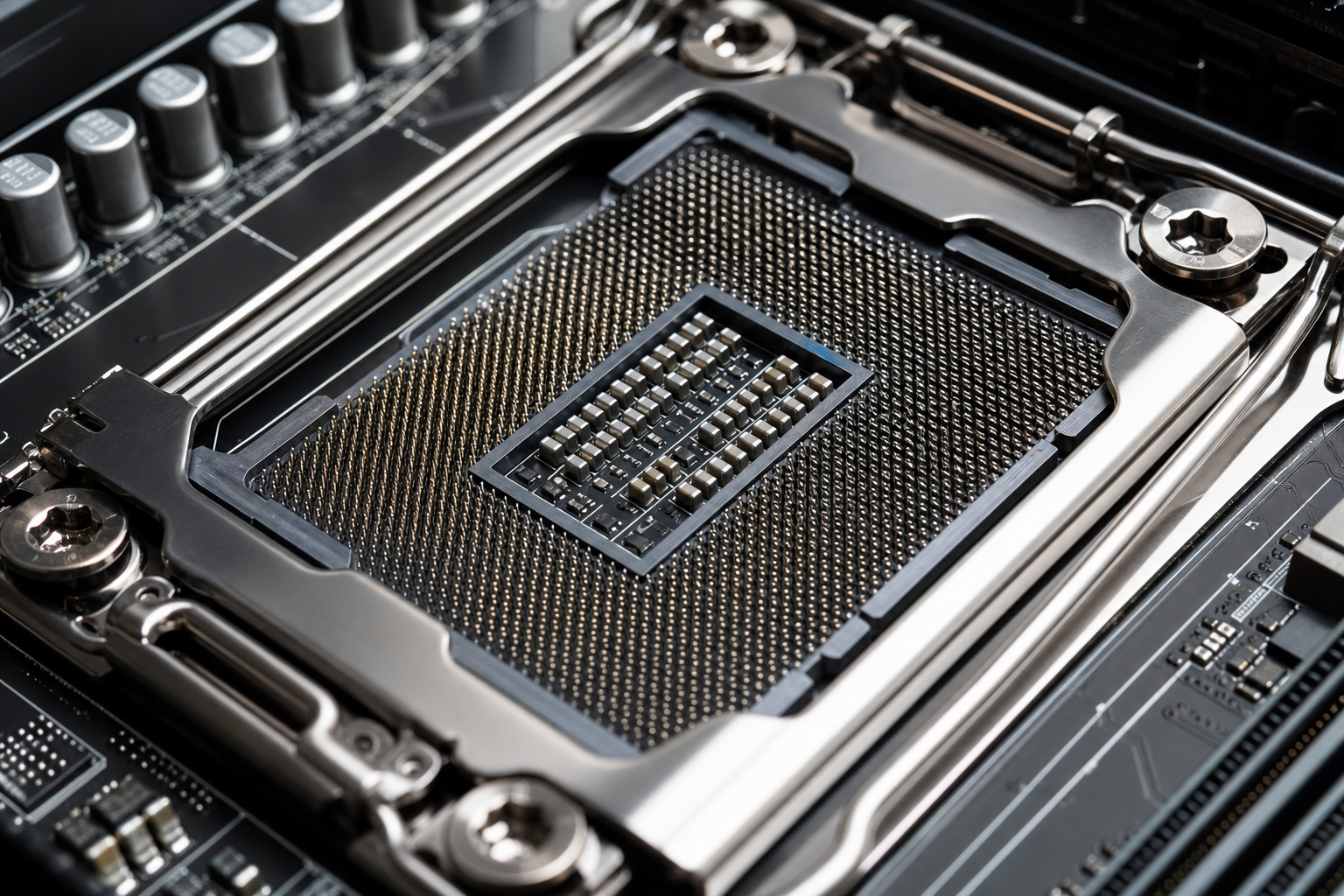

Первое, что смотрят при подборе платы под Xeon, это тип сокета LGA. У процессора и платы он должен совпадать буквально: LGA 2011-3, LGA 3647, LGA 1151 и так далее. Но здесь начинается частая ошибка, а не заканчивается выбор.
Совпадение сокета говорит только о том, что процессор физически встанет в разъем. Заработает он или нет, это другой вопрос. У каждого производителя плат есть страница с CPU Support List: перечень конкретных моделей Xeon, которые протестированы с этой платой. Список привязан не просто к чипсету, а к ревизии платы и версии BIOS. Один и тот же сокет на разных ревизиях одной модели платы может поддерживать разный набор процессоров.
Типовая ситуация: покупатель видит нужный LGA, оформляет заказ, а после сборки система не стартует или процессор просто не определяется. Причина в двух вариантах. Либо конкретная модель Xeon физически не входит в список поддерживаемых для этой платы, либо входит, но требует более свежей версии BIOS или UEFI, которую нужно прошить до установки процессора. Если плата куплена бывшая в употреблении или долго лежала на складе, велика вероятность, что прошивка старая и новый Xeon она попросту не увидит.
Поэтому проверка CPU Support List должна идти сразу после подбора по сокету, до оформления заказа. На странице конкретной модели платы этот список обычно указан с уточнением, какая версия BIOS нужна для какого процессора.
Отдельно стоит сказать про LGA 1151. Этот сокет ассоциируется в основном с десктопными процессорами, но под Xeon он тоже встречается, например у плат для однопроцессорных серверных сборок начального уровня. Такая материнская плата для сервера подойдет для небольших задач, где не нужна двухпроцессорная конфигурация и максимальный объем ECC-памяти, но важна стабильность и поддержка серверных функций за разумные деньги.

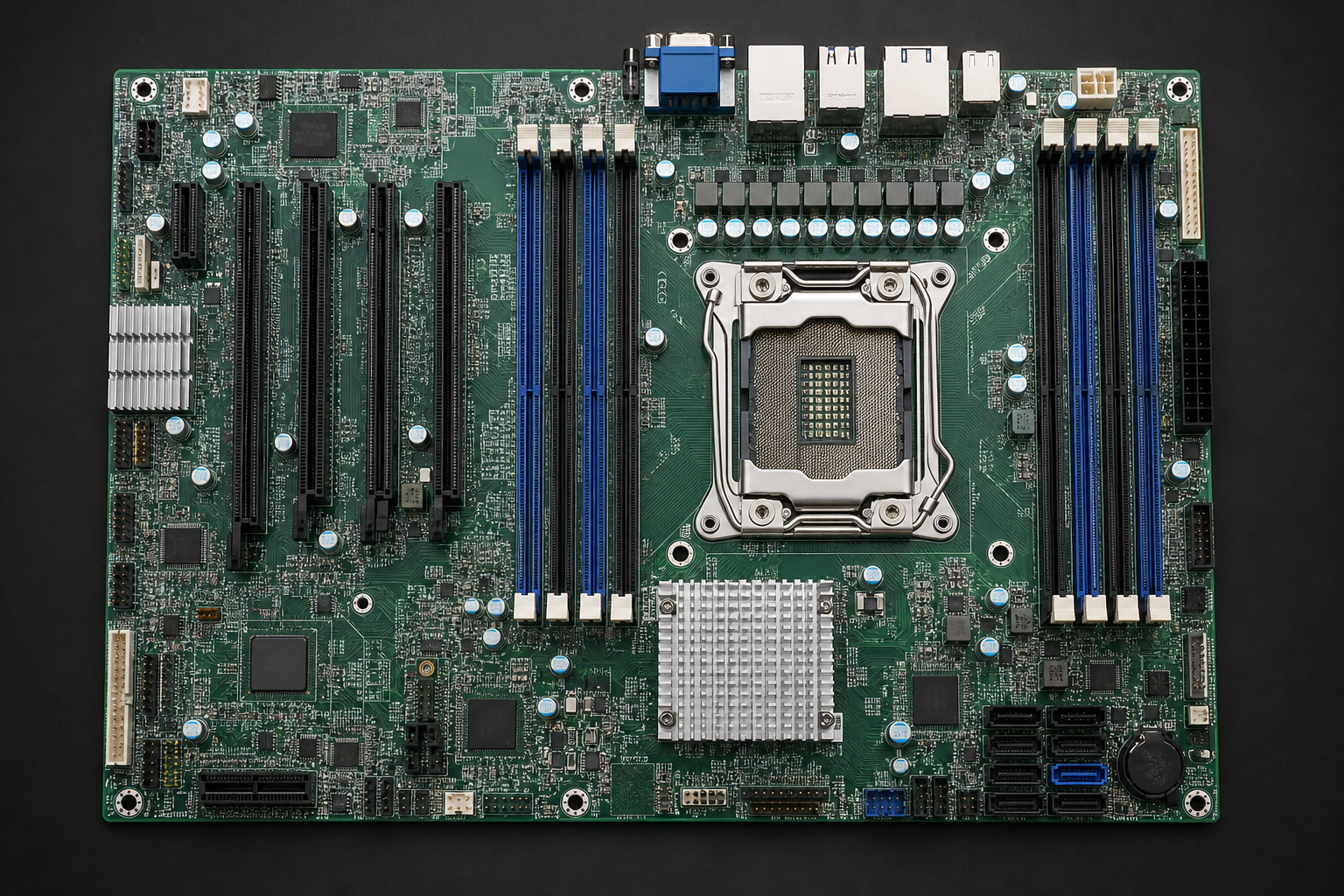

Пример платы, где такой подход к совместимости виден в описании, это серверная материнская плата ASUS WS C246 PRO, рассчитанная на Xeon серии E под сокет LGA 1151.
Чипсет серверной платы: что он определяет на практике
Сокет отвечает за физическую совместимость, а чипсет решает, насколько плата вообще способна работать как серверная. Именно чипсет задает число линий PCIe, доступных для слотов расширения, количество слотов DIMM под память, поддержку ECC и число портов SATA. От него же зависит, сколько сетевых интерфейсов можно развести на плате без установки дополнительных контроллеров.
Десктопные чипсеты рассчитаны на кратковременную пиковую нагрузку. Серверные проектируются под режим работы 24/7, часто месяцами без перезагрузки, и под конфигурации с одним или двумя процессорами одновременно. Это отражается на разводке платы: под двухпроцессорные сборки закладывают больше линий PCIe и слотов памяти, потому что второй CPU добавляет собственные ресурсы, которые нужно куда-то подключить.
Понять, под какую конфигурацию сделана плата, можно по числу сокетов LGA в спецификации и по максимальному объему памяти. Если в описании указан один сокет и до 8 слотов DIMM, речь о однопроцессорной сборке начального или среднего уровня, как у ASUS WS C246 PRO. Если сокетов два, а слотов DIMM 16 и больше, как у ASUS Z10PE-D8 WS, плата рассчитана на двухпроцессорную конфигурацию с существенным запасом по PCIe для RAID-контроллеров и карт хранения.
Перед покупкой стоит свериться с CPU Support List конкретной модели: чипсет определяет теоретический потолок возможностей, но реальную поддержку ECC и число доступных линий PCIe для установленного процессора нужно проверять по актуальной прошивке BIOS или UEFI.
Автоматически получать новости MAi HE MAI по электронной почте
ECC-память: зачем она нужна и как проверить поддержку
ECC расшифровывается как Error Correcting Code. Модуль памяти с такой коррекцией хранит контрольную сумму каждого блока данных и на лету исправляет единичную ошибку бита, не прерывая работу системы. Обычная память в такой ситуации либо выдает искаженные данные, либо приводит к зависанию. Для сервера, который работает месяцами без перезагрузки под базой данных или виртуальными машинами, это не мелочь: накопленные битовые ошибки со временем превращаются в повреждение данных или падение сервиса.
Поддержка ECC не универсальна для всей линейки Xeon и всех плат с нужным сокетом LGA. Формально чипсет и плата могут заявлять работу с ECC-памятью, но конкретная модель процессора способна ограничивать эту функцию или не поддерживать ее вовсе. Поэтому проверка идет через тот же CPU Support List, что и при выборе процессора под сокет: там обычно указано, с какими модулями и в каком режиме память будет работать с конкретным CPU.

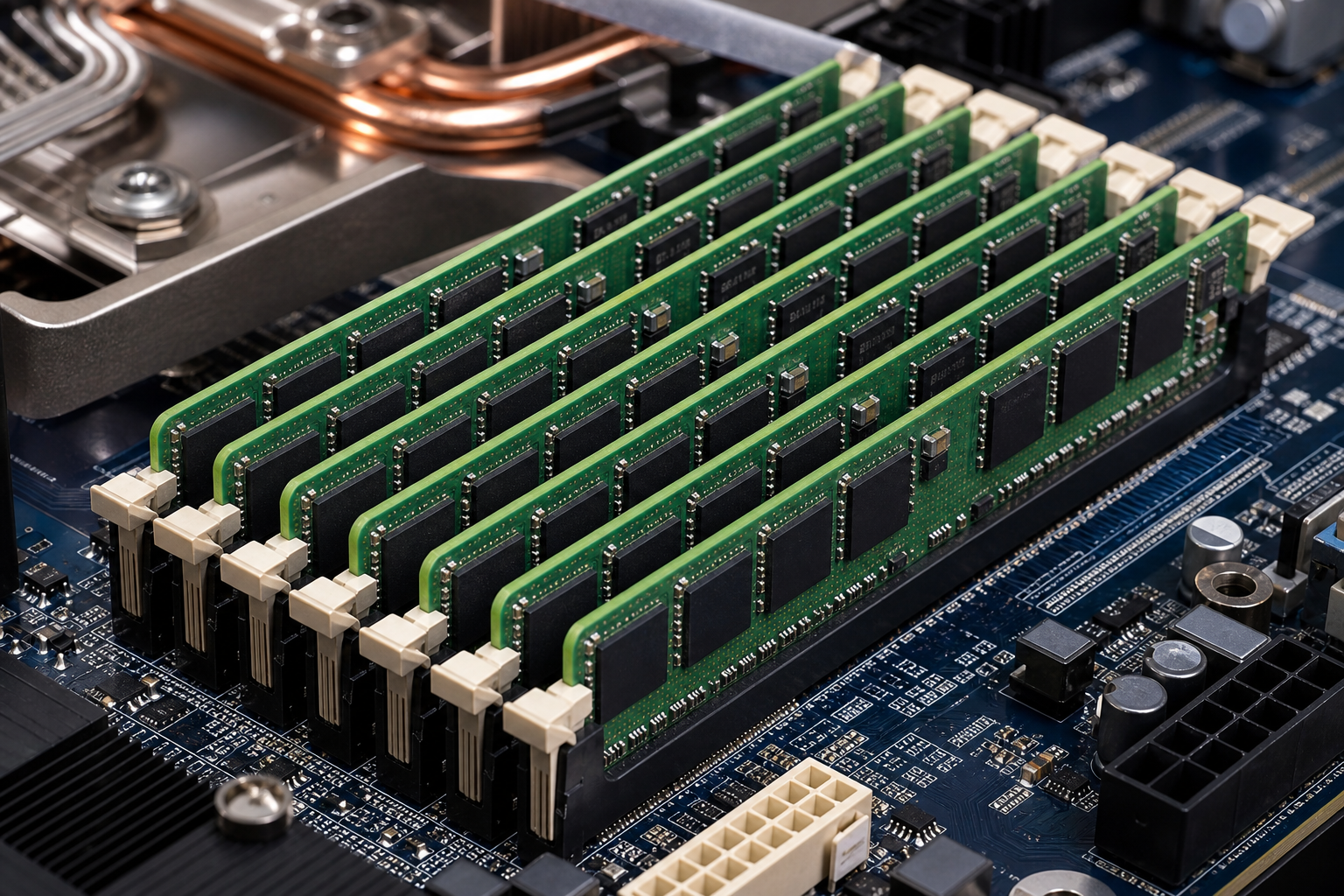

При выборе платы стоит смотреть три параметра сразу: максимальный объем памяти на один слот DIMM, тип памяти (DDR3, DDR4 и так далее с указанием частоты) и число поддерживаемых каналов. Двухканальный и четырехканальный режим дают разную пропускную способность, и для задач с высокой нагрузкой на память разница ощутима. Например, у ASUS Z10PE-D8 WS и ASUS Z10PA-U8/10G-2S именно расширенная поддержка памяти под серверные сценарии закладывается изначально, что видно из спецификации плат.
Отдельное практическое правило: не смешивать ECC и не-ECC модули в одной сборке. Даже если плата физически позволяет установить разные модули, система обычно откатывается в режим без коррекции ошибок или вовсе отказывается стартовать. Если задача требует стабильности без остановок, в BIOS или UEFI платы стоит проверить, что режим ECC активен и корректно определяет установленные модули, а не просто числится в списке возможностей.
BIOS и UEFI: на что смотреть перед покупкой
На серверных платах прошивка отвечает не только за загрузку системы. От версии BIOS или UEFI зависит, увидит ли плата установленный процессор Xeon, заработает ли ECC-память в полном объеме и появится ли доступ к настройкам RAID-контроллера на этапе POST. Поэтому прошивку стоит проверять отдельно, а не считать её второстепенной деталью.
UEFI на серверных платах обычно идет с поддержкой удаленного управления через IPMI: можно зайти на плату по сети, посмотреть журнал событий, перезагрузить сервер или обновить прошивку без физического доступа к железу. Для серверной эксплуатации это не опция для галочки, а рабочий инструмент, особенно если плата стоит в стойке где-то в другом помещении или на удаленной площадке.
Есть частая история: плата куплена с рук или взята со склада, где пролежала пару лет, а на ней стоит старая версия UEFI. Формально сокет LGA совпадает с процессором, но система не стартует или зависает на POST. Причина в CPU Support List: конкретный степпинг Xeon добавили в поддержку более поздним обновлением прошивки, а плата приехала со старой версией. Решается это обновлением BIOS, но сделать его нужно на старом, поддерживаемом процессоре, иначе плата попросту не загрузится с новым CPU.
Перед покупкой имеет смысл зайти на страницу конкретной модели у производителя и посмотреть историю релизов BIOS: как часто выходят обновления, добавляли ли поддержку новых Xeon, есть ли фиксы для работы с ECC-памятью или RAID-массивами. Например, у моделей вроде Серверная материнская плата ASUS Z10PE-D8 WS история обновлений прошивки показывает, какие процессоры добавлялись со временем и стоит ли рассчитывать на будущую поддержку новых ревизий.
Практический вывод простой: не полагайтесь на совпадение сокета и чипсета как на гарантию работы. Уточняйте версию BIOS на конкретном экземпляре платы и сверяйте её с CPU Support List под ваш процессор до оплаты покупки.
PCIe и расширение под RAID: слоты, контроллеры, накопители

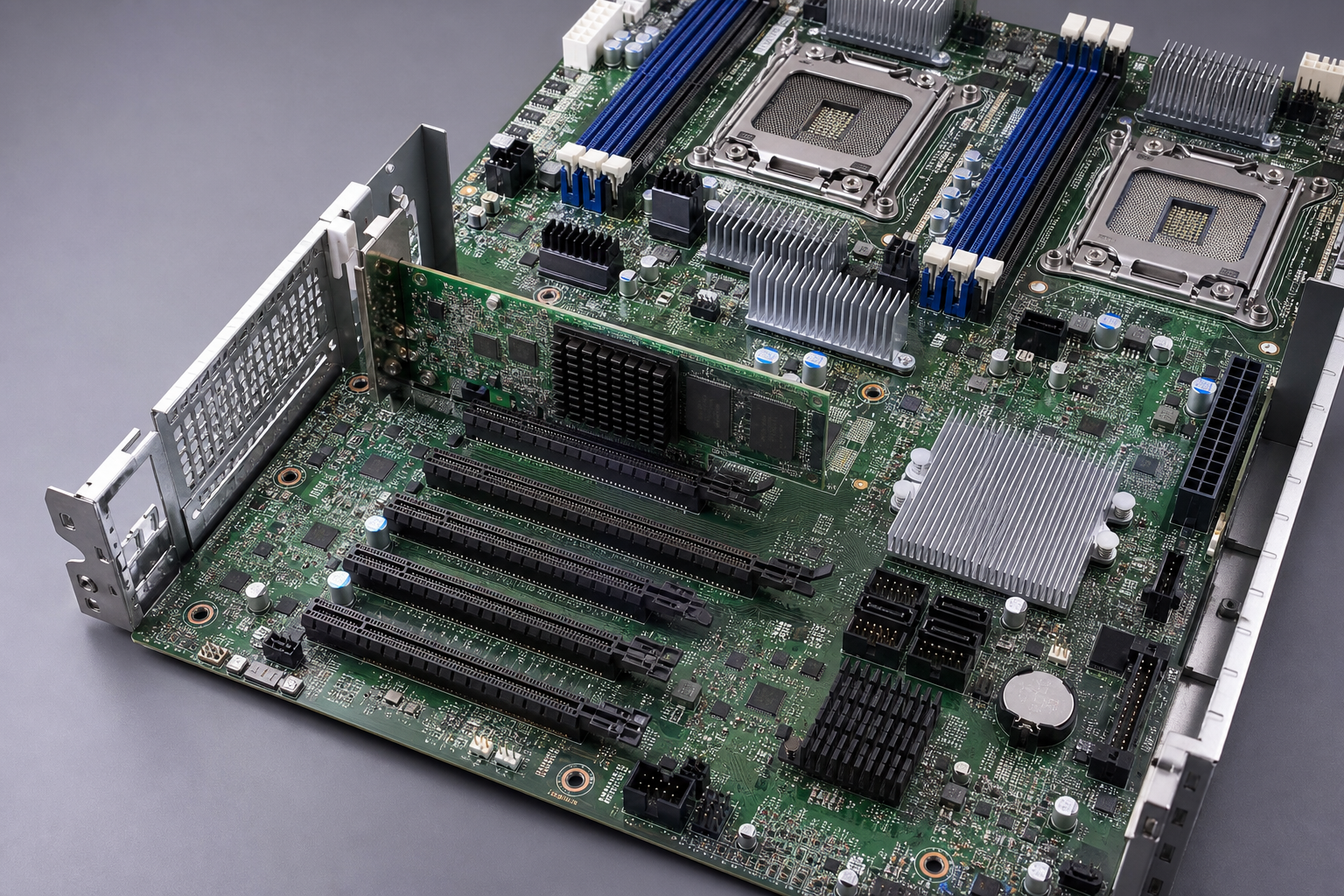

Число и тип слотов PCIe на серверной плате определяют, сколько устройств расширения физически влезет в сборку. Чипсет задает общее количество линий, а плата распределяет их между слотами x16, x8 и x4. Для RAID-контроллера обычно хватает x8, но если планируется несколько контроллеров плюс сетевая карта 10G, линии быстро заканчиваются. Поэтому смотреть нужно не на общее число слотов, а на то, сколько из них полноразмерные и работают на полной скорости одновременно, а не в режиме переключения.
Программный RAID через встроенный в чипсет контроллер работает, но нагружает CPU и зависит от драйверов ОС. Для баз данных и виртуализации это создает риск: при сбое питания или ошибке драйвера массив может не подняться штатно. Аппаратный RAID-контроллер на отдельной плате в слоте PCIe имеет собственный процессор и кэш с батарейной защитой, работает независимо от ОС и переживает переустановку системы без потери массива. Для серверных задач это более предсказуемый вариант, поэтому его выбирают чаще, несмотря на дополнительные затраты на карту.
Практический ориентир: под одну дисковую полку закладывайте один слот x8 под контроллер плюс запас на карту расширения хранилища, если массивов планируется несколько. Плата Серверная материнская плата ASUS Z10PE-D8 WS собрана именно под такую логику: она рассчитана на совместимость с RAID-картами, устройствами хранения PCIe и сетевыми адаптерами без конфликта по линиям. Если задача уже включает сеть 10G, обратите внимание на Серверная материнская плата ASUS Z10PA-U8/10G-2S, где интерфейс встроен и не занимает отдельный слот.
Форм-фактор, сеть и слоты памяти: практические ограничения

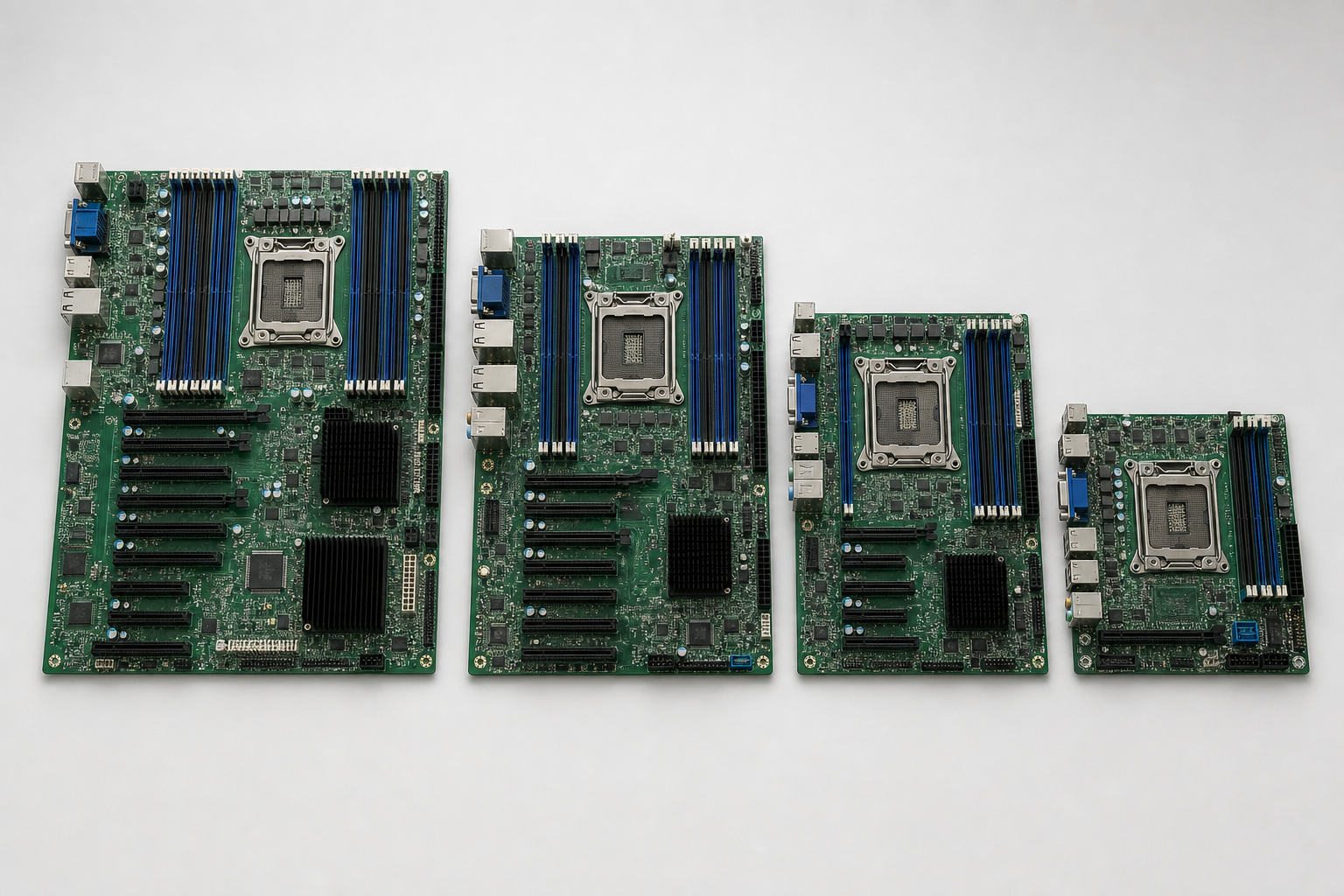

Серверная плата не всегда влезет в обычный десктопный корпус, и это первое, что стоит проверить перед покупкой. Форм-факторы ATX, EATX и проприетарные варианты производителей отличаются размерами монтажных отверстий и расположением разъемов питания. EATX шире стандартного ATX на несколько сантиметров, и корпус под такую плату должен иметь соответствующие точки крепления. Проприетарные платы, характерные для встраиваемых промышленных решений вроде Advantech AIMB-785G2 или AIMB-782QG2, часто рассчитаны на конкретные шасси производителя и не подходят под универсальные серверные стойки. При выборе корпуса и системы охлаждения форм-фактор проверяют раньше, чем сокет LGA и чипсет, потому что вернуть плату из-за несовместимости с корпусом обиднее, чем с процессором.
Два и более гигабитных сетевых порта на плате это не запас на будущее, а рабочая необходимость. Один порт обычно отдают под управление трафиком клиентов, второй под резервирование канала или под выделенную сеть для бэкапов и репликации баз данных. Для задач с виртуализацией второй порт часто настраивают под отдельный VLAN или под трафик хранилища, если используется iSCSI. Платы с поддержкой 10G, как ASUS Z10PA-U8/10G-2S, закрывают сценарии, где гигабитного канала уже не хватает: плотная виртуализация, потоковое резервное копирование больших объемов или обмен данными между несколькими серверами в кластере.
Число слотов DIMM растет вместе с классом платы, и это напрямую влияет на потолок оперативной памяти. Компактные встраиваемые платы вроде AIMB-782QG2 дают четыре слота и до 32 ГБ, что закрывает базовые задачи АСУ ТП или легких серверов приложений. Платы среднего уровня под Xeon E, такие как ASUS WS C246 PRO, обычно предлагают четыре слота с поддержкой ECC и заметно больший верхний предел. Двухпроцессорные платформы для рабочих станций и серверов баз данных, как ASUS Z10PE-D8 WS, дают уже восемь и более слотов DIMM, что нужно там, где база данных или гипервизор с десятками виртуальных машин требуют сотен гигабайт ECC-памяти.
Как выбрать плату под конкретную задачу: примеры и ошибки
Когда все критерии разобраны по отдельности, легко потеряться в деталях. На практике выбор сводится к короткой последовательности проверок: сокет LGA под конкретный Xeon, затем чипсет и его лимиты по PCIe и памяти, затем CPU Support List с проверкой версии BIOS/UEFI, и только потом число слотов расширения под RAID и сеть. Такой порядок экономит время и отсекает варианты, которые изначально не подходят под задачу.
Дальше все зависит от сценария использования.
Для рабочей станции, где нужно установить несколько видеокарт и отдельные карты хранения одновременно, важно количество полноразмерных слотов PCIe x16 и то, как они разведены по линиям процессора. ASUS Z10PE-D8 WS рассчитана именно на такую нагрузку: плата держит совместимость с широким набором устройств PCIe, включая RAID-карты и накопители на PCIe, что снимает вопрос о нехватке слотов на будущее.
Для компактного сервера с сетью 10G задача другая: важна не столько площадь под расширение, сколько встроенные интерфейсы. ASUS Z10PA-U8/10G-2S сочетает серверную производительность с относительно небольшим форм-фактором и уже готовыми портами для скоростной сети, без необходимости докупать отдельную сетевую карту.
Если задача завязана на процессоры Xeon серии E и нужны современные порты вроде USB 3.1, стоит смотреть на платы под сокет LGA 1151. ASUS WS C246 PRO сделана под Xeon серии E и Core восьмого поколения, с двумя гигабитными портами и разъемами USB 3.1 обоих типов, что закрывает потребности небольшого сервера или тяжелой рабочей станции без лишних затрат на внешние контроллеры.
Отдельный класс задач, промышленная автоматизация и встраиваемые системы, где важна не пиковая производительность, а стабильность и компактность платы. Здесь применяют решения вроде Advantech AIMB-785G2 с четырьмя слотами DIMM под память DDR4 и поддержкой нескольких сетевых портов, или Advantech AIMB-782QG2 для платформ на базе процессоров третьего поколения с памятью DDR3. Обе платы ориентированы на встраиваемые задачи, где предсказуемость важнее прироста мощности.
Из повторяющихся ошибок покупателей чаще всего встречаются три:
- покупка платы только по совпадению сокета, без сверки конкретной модели Xeon с CPU Support List;
- отсутствие проверки версии BIOS перед покупкой, из-за чего плата с рук или со склада не видит нужный процессор до обновления прошивки;
- расчет слотов PCIe под текущую задачу без запаса, когда через полгода нужно добавить RAID-контроллер или вторую сетевую карту, а свободных слотов уже нет.
Проще всего избежать этих ошибок так: сначала зафиксировать список задач на ближайший год, потом подбирать чипсет и число слотов под этот список, и только в последнюю очередь смотреть на цену и бренд конкретной платы.
