Сокет и семейство процессоров Intel Xeon

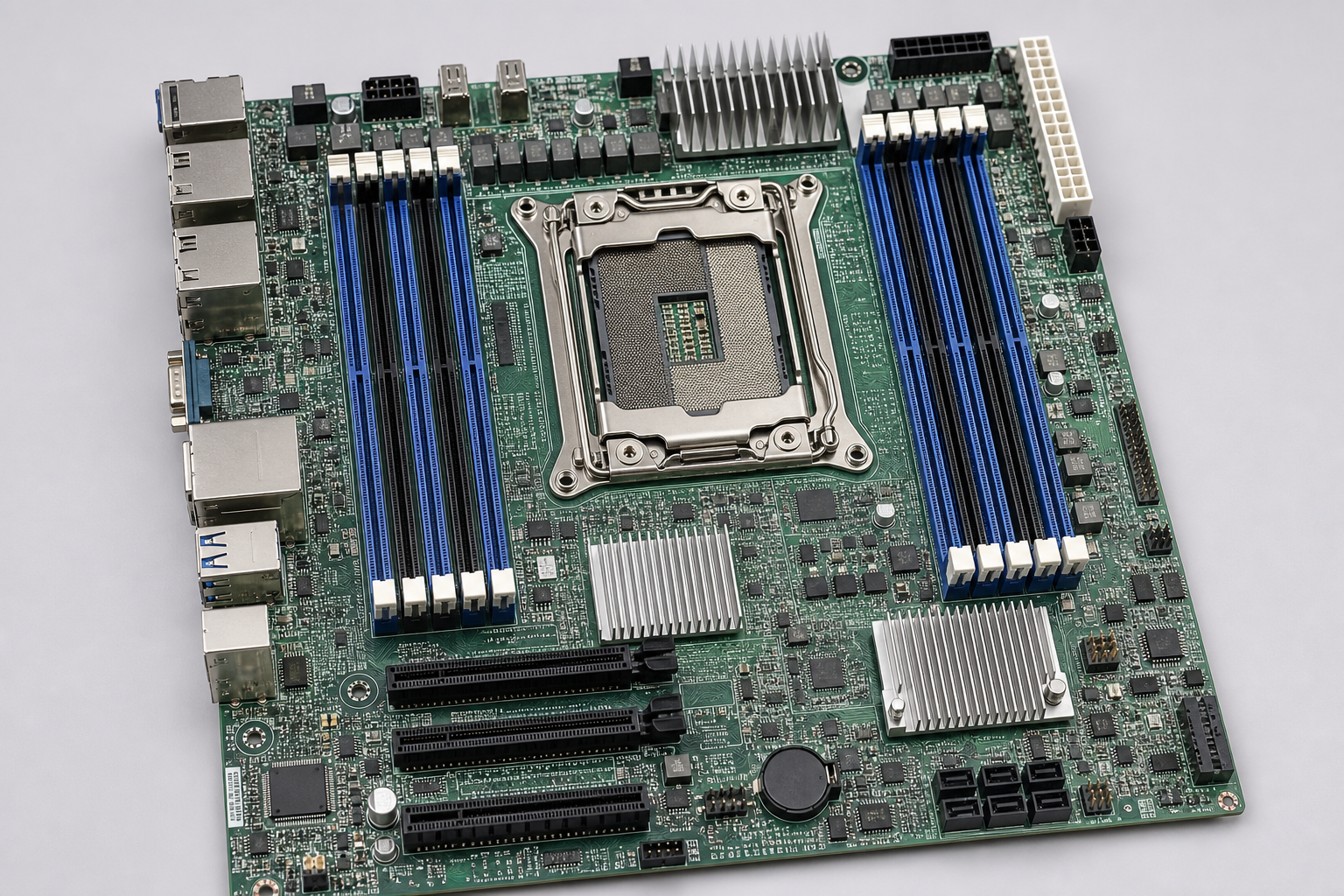

Сокет — это разъем на плате, который физически и электрически определяет, какой процессор в нее встанет. Если сокет не совпадает с процессором, установка невозможна в принципе, никакие настройки BIOS тут не помогут. Поэтому выбор серверной материнской платы начинается именно отсюда, а не с чипсета или объема памяти.
Для Intel Xeon на практике встречаются три основных сокета. LGA 1151 используется под младшую линейку Xeon E3 и Xeon E-серии, это платы для рабочих станций и небольших серверов начального уровня. LGA 2011-3 рассчитан на Xeon E5, более производительную серию для многозадачных серверов и виртуализации. LGA 3647 сделан под Xeon Scalable, актуальную линейку для крупных серверных конфигураций с высокой плотностью ядер и поддержкой многопроцессорных систем.
| Сокет | Поколение Xeon | Типичное применение |
|---|---|---|
| LGA 1151 | Xeon E3 / Xeon E-series | рабочие станции, компактные серверы |
| LGA 2011-3 | Xeon E5 | серверы среднего уровня, виртуализация |
| LGA 3647 | Xeon Scalable | многопроцессорные и высоконагруженные системы |
Отдельный нюанс касается именно LGA 1151 для Xeon. Разъем внешне и по посадочному месту совпадает с десктопным сокетом под Intel Core, но это не значит, что любая плата с таким сокетом примет серверный процессор. Часть плат официально поддерживает только Core, часть работает и с Core, и с Xeon E-серии после обновления BIOS, а часть изначально спроектирована под серверные задачи, как, например, Серверная материнская плата ASUS WS C246 PRO, ориентированная именно на Xeon серии E и Intel Core 8 поколения с чипсетом C246.
Отсюда и самая частая ошибка при покупке: человек видит знакомый сокет LGA 1151, берет обычную десктопную плату для Core и рассчитывает поставить туда Xeon. По разъему процессор может встать физически, но плата не увидит его корректно, откажется грузиться или не даст доступа к ECC-памяти и другим серверным функциям. Перед покупкой стоит свериться со списком поддерживаемых процессоров на сайте производителя, а не ориентироваться только на маркировку сокета.
Чипсет: что он определяет и на что влияет при выборе

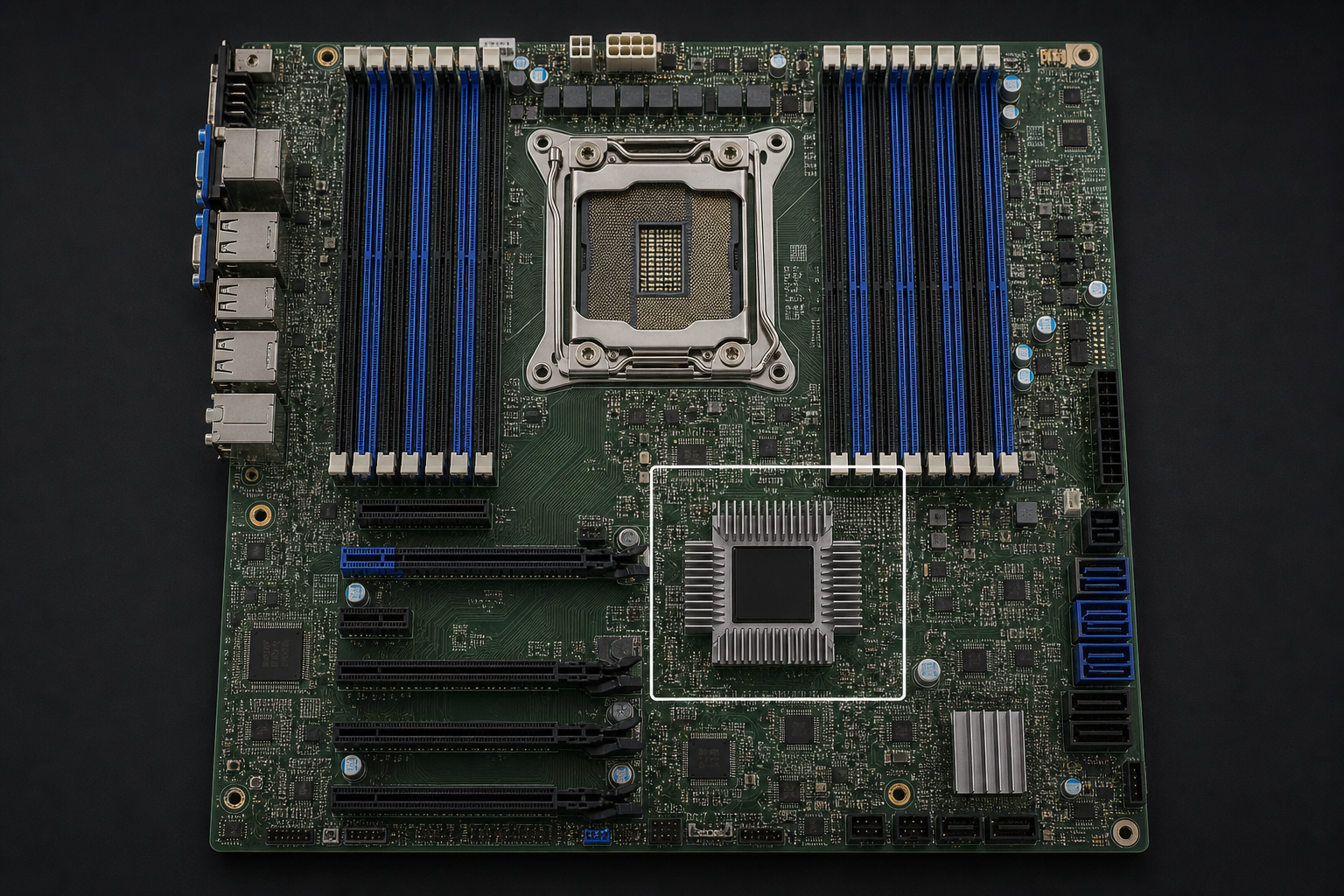

На десктопе чипсет часто выбирают по остаточному принципу: процессор важнее. С серверной материнской платой логика другая. Чипсет здесь определяет, сколько линий PCIe доступно для карт расширения, сколько портов SATA и USB распаяно на плате, поддерживается ли работа в многопроцессорной конфигурации и совместима ли платформа с памятью ECC. Именно чипсет задает потолок масштабируемости системы: если он слабый, никакой мощный Intel Xeon этого не компенсирует.
На платах под Xeon E3/E-серии обычно встречаются чипсеты вроде C246, ориентированные на однопроцессорные сборки: рабочая станция, компактный файловый сервер, небольшой узел виртуализации. Пример из ассортимента: Серверная материнская плата ASUS WS C246 PRO, рассчитанная именно на такие задачи. Для более серьезных нагрузок используют чипсеты серии C612 или C621, которые встречаются на платах под Xeon E5 и Xeon Scalable и поддерживают двухпроцессорные схемы. Здесь показателен пример Серверная материнская плата ASUS Z10PE-D8 WS, рассчитанная на работу с двумя процессорами и большим числом устройств PCIe.
Перед покупкой стоит сверять три вещи: заявленную поддержку ECC-памяти в спецификации чипсета, число линий PCIe и совместимость с нужным BIOS/UEFI под конкретную ревизию Xeon. Ошибка на этом этапе обходится дороже, чем недостаточно быстрый процессор: систему хранения или сеть потом расширить будет уже некуда.
Автоматически получать новости MAi HE MAI по электронной почте
Поддержка памяти ECC: зачем она нужна и как проверить совместимость
ECC расшифровывается как Error Correcting Code. Модуль памяти хранит не только сами данные, но и дополнительные биты контроля, по которым контроллер может обнаружить сбой в разряде и исправить его на лету, без перезагрузки и потери данных. На десктопе такой сбой чаще всего останется незамеченным или приведет к разовому зависанию приложения. На сервере, который работает круглосуточно под нагрузкой месяцами без выключения, накопленные ошибки в памяти постепенно приводят к повреждению баз данных, сбоям виртуальных машин и потере файлов. Поэтому для серверных задач ECC считается обязательным требованием, а не опцией на вырост.
Здесь важный нюанс: поддержка ECC не свойство одного компонента. Работать с корректирующей памятью должны одновременно процессор, чипсет и сама материнская плата. Intel Xeon практически всегда поддерживает ECC на уровне контроллера памяти, но если плата не разводит дополнительные линии для контрольных битов или чипсет их не обрабатывает, толку от процессора не будет. Именно поэтому нельзя ориентироваться только на характеристики CPU: смотреть нужно в спецификацию конкретной платы, раздел про поддерживаемые типы памяти.

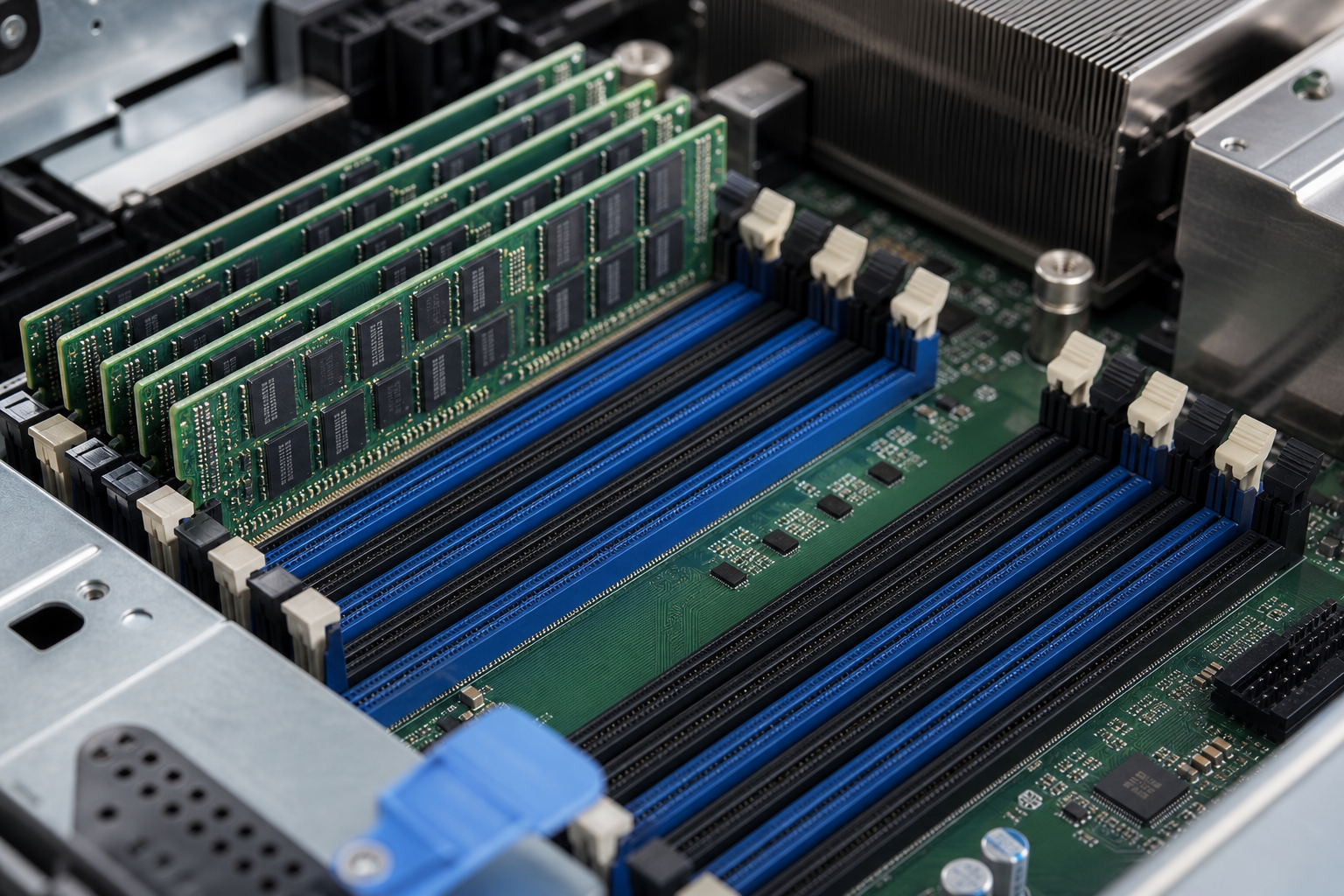

На практике серверная материнская плата обычно имеет от четырех до восьми слотов DIMM, в многопроцессорных решениях их число удваивается на каждый сокет. Память может работать в одноканальном режиме, но для Xeon это редкость и почти всегда потеря производительности: платы проектируются под двух-, четырех- или даже восьмиканальный доступ, что напрямую влияет на пропускную способность при работе с виртуализацией или базами данных.
Перед покупкой стоит свериться по нескольким пунктам: тип памяти (DDR4 ECC UDIMM или RDIMM/LRDIMM для многопроцессорных систем), максимальный поддерживаемый объем на слот, число каналов и совместимость с конкретной ревизией BIOS/UEFI. Например, ASUS WS C246 PRO рассчитана на процессоры Intel Xeon серии E и официально поддерживает ECC-память, что делает ее рабочим вариантом для рабочей станции с повышенными требованиями к стабильности. Серверные материнские платы ASUS, Supermicro и ASRock Rack обычно указывают поддержку ECC прямо в названии линейки памяти в спецификации, без ECC там уже RDIMM или UDIMM без буквы ECC в описании не встречается.
BIOS и UEFI на серверных платах: отличия от десктопных решений
На первый взгляд UEFI серверной платы выглядит так же, как на обычном десктопе: те же разделы с настройками загрузки, разгона, температур. Но набор функций там заметно шире, и рассчитан он не на домашнего пользователя, а на администратора, который может вообще не находиться рядом с сервером физически.
Главное отличие — встроенные модули удаленного управления. На серверных платах это обычно связано с IPMI: отдельный сетевой контроллер и веб-интерфейс позволяют зайти в BIOS, перезагрузить машину, посмотреть показания датчиков или даже подключить виртуальный образ диска без физического доступа к серверу. Для десктопной платы такой функциональности просто нет, там управление возможно только локально.
Второе отличие — глубина настроек RAID и загрузки. В серверном UEFI обычно есть отдельные разделы для конфигурации дисковых массивов на уровне контроллера, выбора приоритета загрузочных устройств для разных сценариев, работы с несколькими операционными системами. Secure Boot тоже присутствует, и его стоит проверять отдельно, если планируется установка ОС с строгими требованиями к цепочке доверенной загрузки.
Отдельный практический момент — обновление BIOS под новые ревизии Intel Xeon. Производители плат нередко выпускают процессоры новее, чем текущая прошивка платы способна опознать. Если берете плату не под текущий, а под будущий апгрейд процессора, стоит заранее уточнить у продавца или в документации, поддерживает ли текущая версия BIOS нужную ревизию Xeon, и есть ли возможность обновления без «донорского» процессора старой линейки. Это особенно актуально для плат вроде Серверная материнская плата ASUS WS C246 PRO, где линейка Xeon E постепенно обновлялась в рамках одного сокета.
Интерфейсы расширения: PCIe, слоты и карты

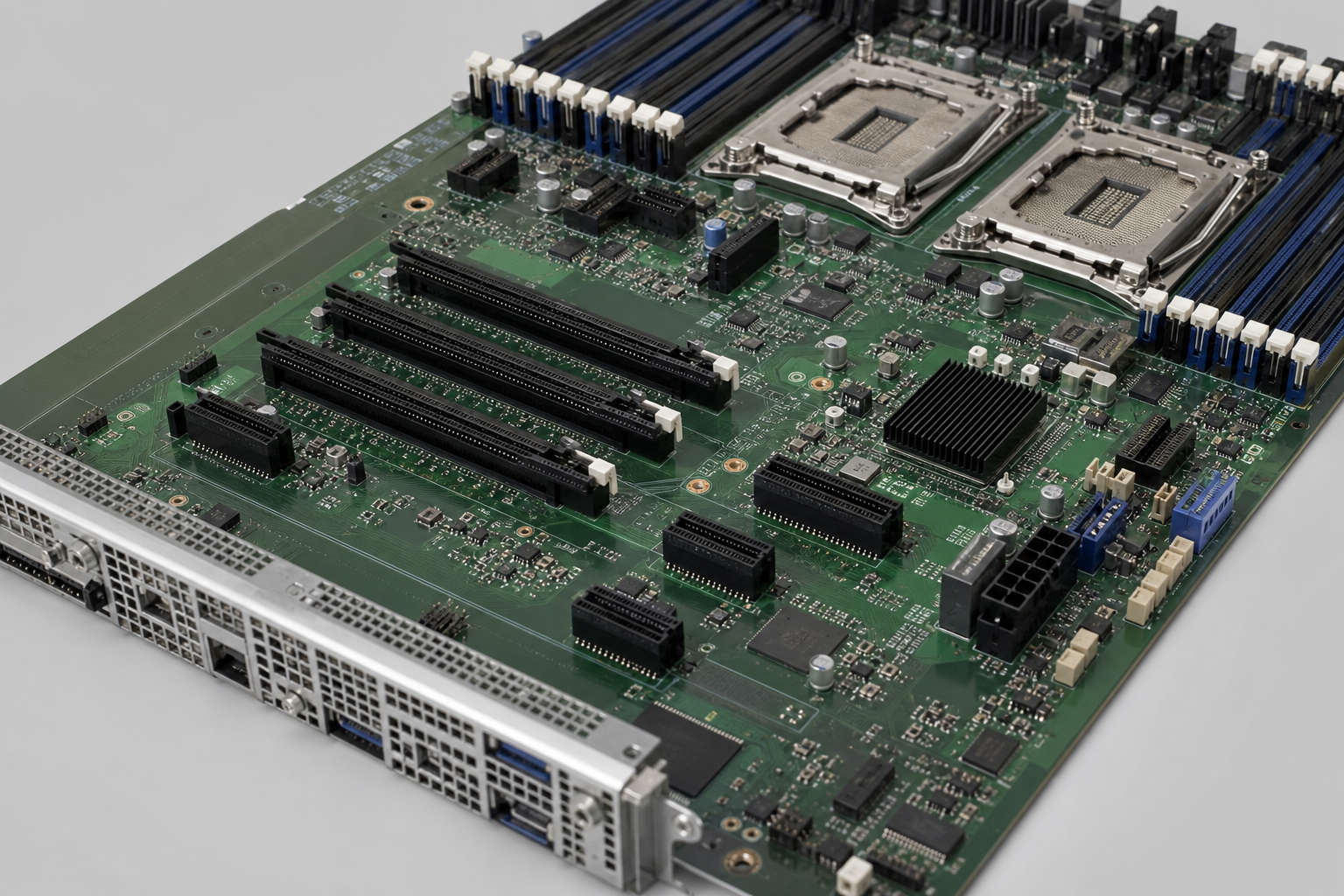

Число слотов PCIe на серверной плате обычно больше, чем на десктопной, но точное количество зависит от чипсета и форм-фактора. На платах под Xeon E3 чаще встречается 2-4 слота, на платах под многопроцессорные конфигурации с Xeon Scalable или Xeon E5 их может быть 6-7. Версии тоже отличаются: где-то это PCIe 3.0, где-то более новые ревизии, если чипсет и процессор их поддерживают. Перед покупкой стоит свериться, какая версия PCIe заявлена в характеристиках конкретной платы, а не ориентироваться на поколение процессора.
Дополнительные слоты нужны не для украшения. В сервере через них подключают RAID-контроллеры для аппаратного управления дисковым массивом, сетевые карты 10G, если встроенного контроллера не хватает, карты расширения хранения под NVMe-накопители. Чем больше слотов и чем выше их пропускная способность, тем гибче получится собрать систему под конкретную нагрузку, не упираясь в физическое отсутствие места для карт.
Здесь же проходит граница между платами для рабочих станций и платами для серверов общего назначения. Первые ориентированы на профессиональную графику: слоты расположены с расчетом на видеокарты, часто с увеличенным зазором между ними и усиленным питанием линий PCIe. Вторые чаще заточены под хранение и сеть: слоты компактнее по расположению, зато их больше по количеству, а разводка платы рассчитана на одновременную работу нескольких контроллеров без потери скорости.
Из ассортимента характерный пример такой ориентации на расширение: серверная материнская плата ASUS Z10PE-D8 WS поддерживает широкий спектр PCIe-устройств, включая RAID-карты, накопители на PCIe и сетевые адаптеры. Это удобно, когда система собирается не под одну задачу, а сразу под несколько: хранение, сеть и, возможно, дополнительные карты обработки данных на одной плате.
При выборе платы под Intel Xeon стоит заранее прикинуть, сколько карт расширения понадобится в системе через год-два, а не только на момент покупки. Слоты PCIe, в отличие от процессора и памяти, потом не докупить отдельно, если плата их не предусматривает физически.
Накопители, сеть и другие встроенные возможности

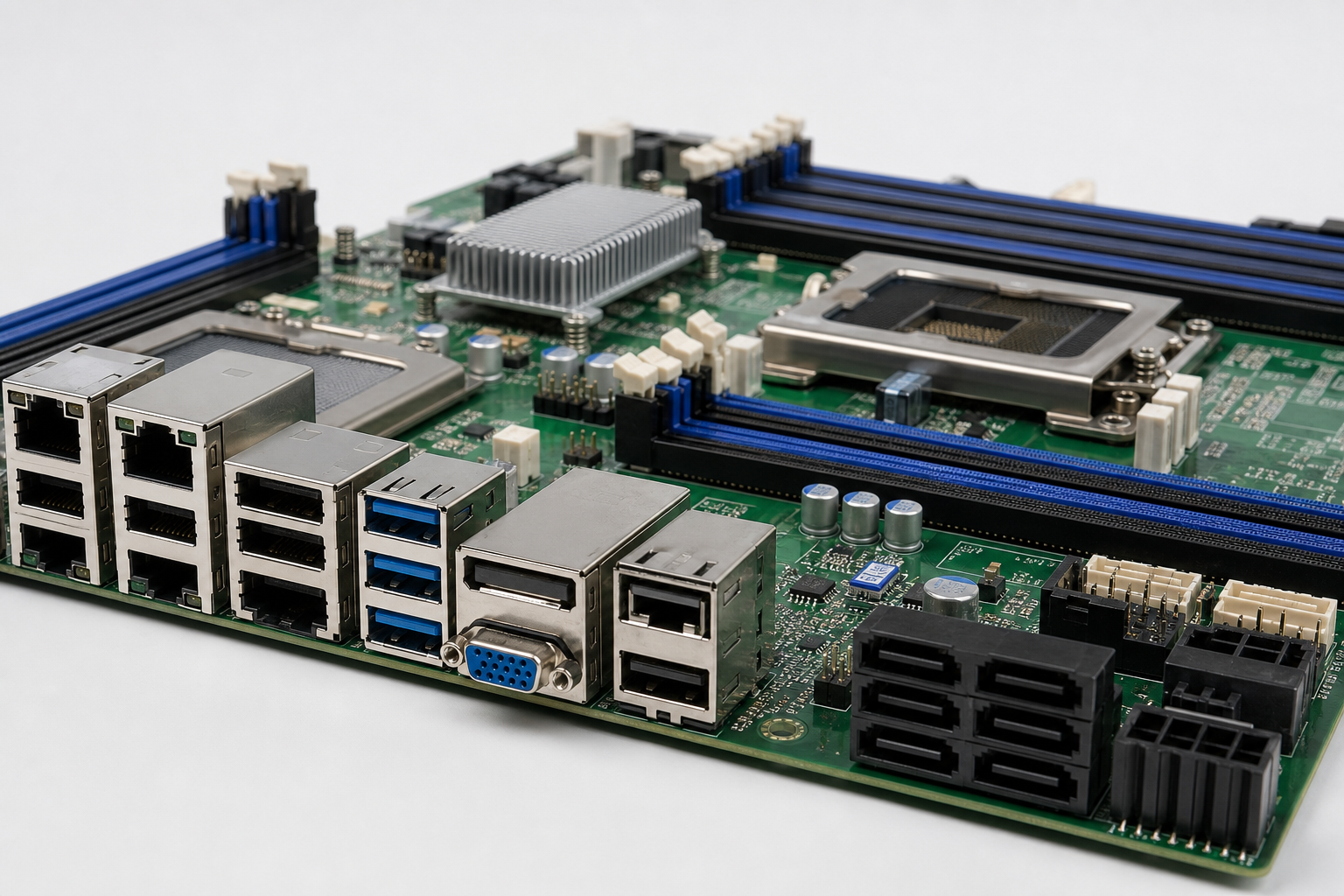

Количество портов SATA и NVMe на серверной плате определяет, сколько дисков можно подключить без дополнительных контроллеров. На платах под Intel Xeon обычно ставят от 6 до 10 портов SATA, часть из них может работать в режиме SATA Express или делиться линиями PCIe с NVMe-разъемами. Для файлового сервера с большим массивом дисков это первое, на что стоит смотреть: если портов мало, придется докупать контроллер и занимать им слот расширения, который лучше оставить под сеть или RAID-карту.
Встроенные сетевые контроллеры делятся на три уровня: 1G, 2.5G и 10G. Для небольшого офисного сервера обычно хватает пары гигабитных портов, этого достаточно для файлового обмена и резервного копирования в локальной сети. А вот для виртуализации, где на одном физическом сервере крутится несколько виртуальных машин с собственным сетевым трафиком, гигабит становится узким местом почти сразу. Здесь нужна плата с 10G на борту или хотя бы с возможностью установить сетевую карту в свободный слот PCIe.
Отдельного упоминания стоит серверная материнская плата ASUS Z10PA-U8/10G-2S: у нее уже есть встроенный 10-гигабитный контроллер, что снимает необходимость покупать отдельную сетевую карту и экономит слот расширения. Такая плата подходит там, где сетевая нагрузка изначально высокая, например при построении хранилища с доступом по iSCSI или при обслуживании нескольких виртуальных серверов одновременно.
Перед покупкой стоит свериться с настройками BIOS и UEFI: не все встроенные контроллеры включены по умолчанию, а некоторые требуют обновления прошивки для корректной работы с определенными ревизиями Xeon. Также проверьте, поддерживает ли плата ECC-память совместно с выбранным набором накопителей и сетевых портов, поскольку иногда конфигурация с максимальным числом SATA-портов ограничивает число доступных линий PCIe для других задач.
Как выбрать плату под конкретную задачу: практические сценарии
Все критерии выше складываются в конкретное решение только тогда, когда понятна задача. Рабочая станция, многопроцессорный сервер и промышленное встраиваемое решение требуют разной комбинации сокета, чипсета и интерфейсов, поэтому проще свести это в таблицу.
- Рабочая станция на Xeon E3/E-серии. Здесь важна графика и локальная производительность, а не масштабирование. Подходит плата вроде ASUS WS C246 PRO с поддержкой ECC и достаточным числом слотов PCIe для профессиональной видеокарты.
- Многопроцессорный сервер. Задача: виртуализация, вычисления, хранение с картами расширения. Пример: ASUS Z10PE-D8 WS, ориентированная на широкую поддержку PCIe-устройств.
- Встраиваемые и промышленные решения. Здесь на первый план выходит компактность и стабильность, а не максимум слотов. Платы вроде Advantech AIMB-785G2 и AIMB-782QG2 работают с процессорами Core и совместимыми чипсетами, что стоит учитывать отдельно от чисто серверных Xeon-платформ.
Перед покупкой стоит пройтись по короткому чек-листу:
- сокет платы совпадает с сокетом конкретного процессора Intel Xeon, а не просто похож внешне;
- чипсет официально заявлен производителем как поддерживающий нужную серию Xeon;
- плата поддерживает ECC, а не только принимает модули физически;
- версия BIOS/UEFI обновляется под новые ревизии процессора без дополнительных прошивок вслепую;
- число слотов PCIe хватает под планируемые карты расширения, RAID-контроллеры и сеть;
- тип и количество портов накопителей SATA и NVMe соответствуют объему хранилища на ближайшие годы.
В каталоге интернет-магазина проще всего сузить выбор по фильтрам сокета и чипсета, затем сверить оставшиеся варианты по поддержке ECC и числу слотов PCIe. Это исключает большинство ошибок совместимости еще до сравнения цен.
