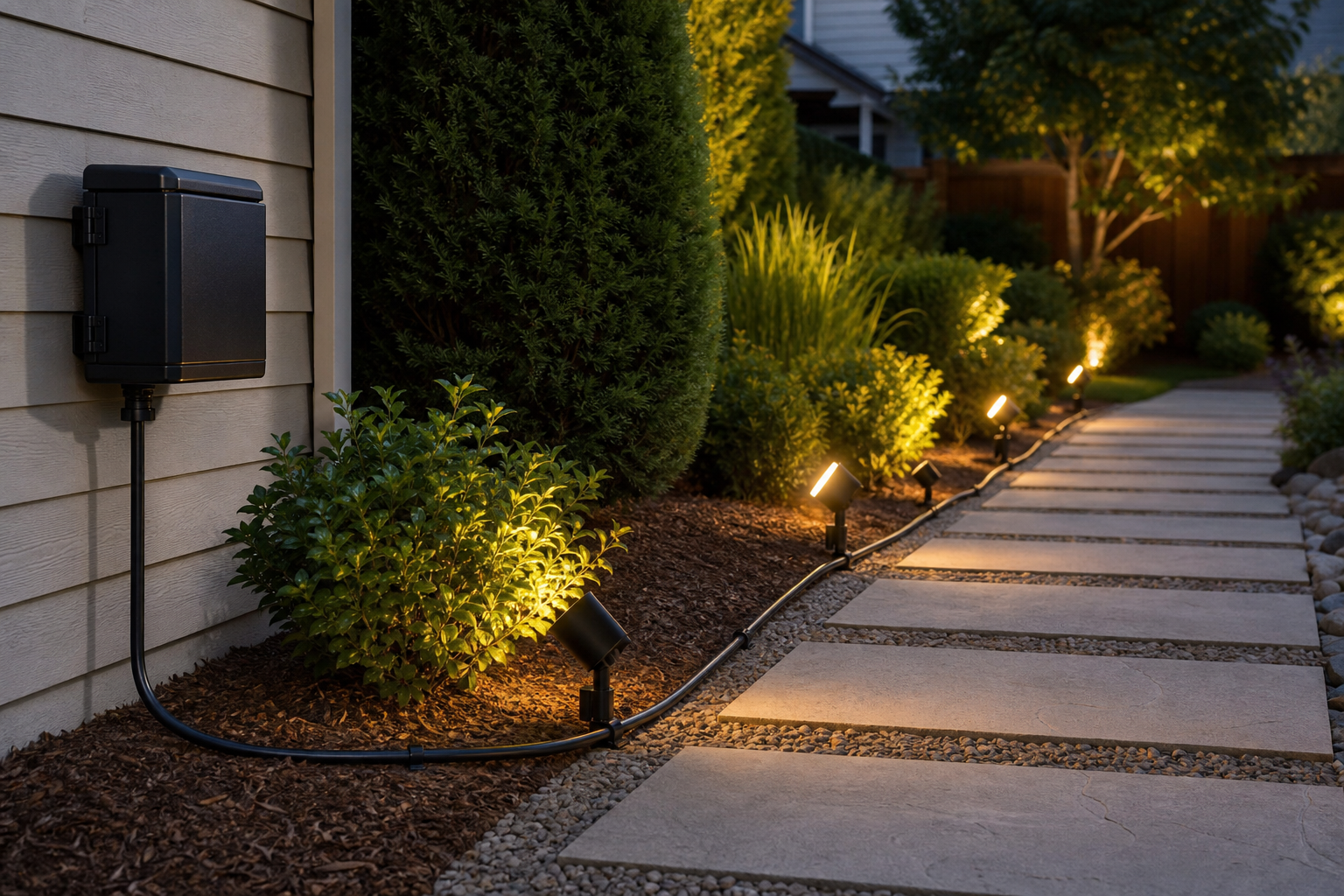

Как устроены низковольтные садовые светильники
Низковольтная схема садового освещения строится вокруг трансформатора. Он понижает сетевое напряжение 220В до безопасных 12 или 24В, и уже от него по участку расходится кабель к светильникам. Подключение бывает последовательным или параллельным: при параллельной схеме каждый светильник получает питание независимо от других, поэтому если один выйдет из строя, остальные продолжат работать без изменений.
Трансформатор устанавливают в защищенном от влаги месте, чаще в доме, хозблоке или специальном герметичном боксе с подходящим классом IP на улице. Открытое размещение под дождем или снегом сокращает срок его службы, поэтому этот момент стоит продумать еще на этапе планирования освещения садового участка.
Главное преимущество такой схемы, связанное со стабильностью: световой поток не зависит от погоды, облачности или времени года. Светильники получают питание напрямую от сети через трансформатор, а значит, светят одинаково ярко и в пасмурный вечер, и после недели дождей. Для дорожек, лестниц и зон с интенсивным движением это важнее декоративного эффекта.
Есть и ограничение: длина кабельной линии не бесконечна. При увеличении расстояния от трансформатора до последнего светильника напряжение падает, и крайние точки цепи начинают светить заметно слабее первых. На практике это означает необходимость либо укорачивать линию, либо использовать кабель большего сечения, либо ставить второй трансформатор ближе к дальнему участку освещения. Игнорирование этого расчета часто приводит к неравномерной подсветке садовых дорожек, когда начало аллеи светится ярко, а конец почти незаметен.
Монтаж такой системы требует прокладки кабеля в грунте или кабель-канале, что удобно продумать на этапе разбивки участка, до посадки растений и укладки дорожек.

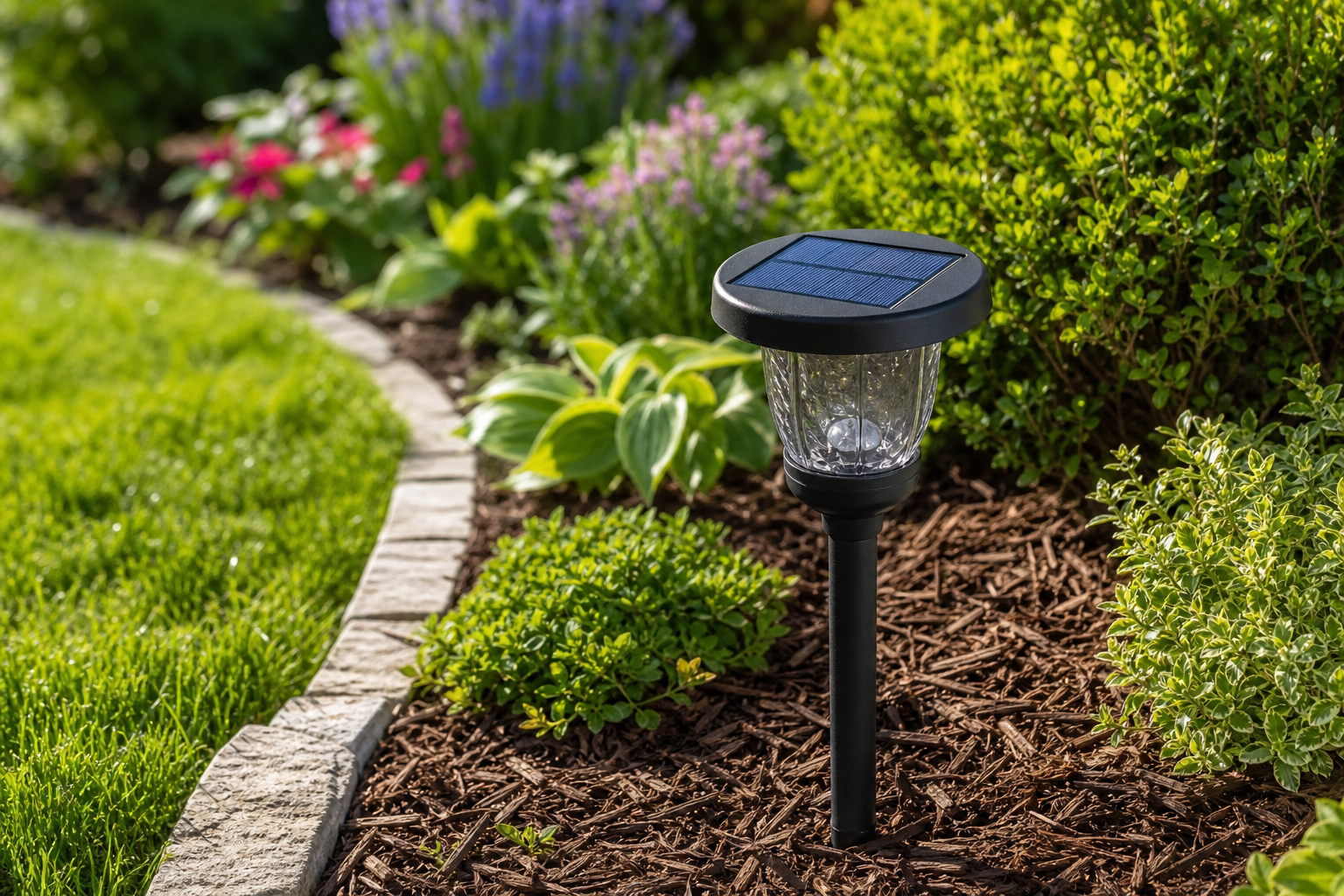

Как работают солнечные садовые светильники
В солнечных светильниках нет ни трансформатора, ни кабеля, и это главное отличие от низковольтной схемы. Сверху корпуса стоит солнечная панель, она в течение дня преобразует свет в электричество и заряжает встроенный аккумулятор. С наступлением темноты фотодатчик замыкает цепь, и светодиод начинает работать от накопленной энергии. Никакого монтажа проводки не требуется: воткнули опору в грунт или закрепили на поверхности, и светильник готов к работе.
Реальный световой поток такого прибора сильно зависит от того, сколько солнца досталось панели за день. В открытом месте на юге участка аккумулятор заряжается полностью за 6-8 часов, и светильник спокойно отрабатывает всю ночь. А вот под кроной яблони или в тени забора панель получает лишь рассеянный свет, заряд набирается медленно, и к полуночи яркость может заметно упасть. Поэтому перед установкой стоит понаблюдать, куда падает солнце в разные часы: даже частичное затенение постройками снижает эффективность подсветки растений или дорожек на 30-40%.
Аккумуляторы в таких светильниках обычно рассчитаны на 500-1000 циклов заряда-разряда, что соответствует 1,5-3 годам активной эксплуатации в зависимости от климата и качества элемента. Зимой при коротком световом дне и низких температурах емкость батареи падает, а панель успевает накопить меньше энергии, поэтому светильник может гореть всего пару часов или не включаться совсем. В пасмурный период та же история: несколько дождливых дней подряд, и запас энергии просто не успевает восстановиться.
Класс герметичности IP у таких моделей особенно важен: панель и корпус постоянно находятся под открытым небом, под дождем и снегом, без защиты навесом. Для дачи и садового участка это удобный вариант там, где сложно тянуть кабель или нет доступа к сети, но рассчитывать на равномерную яркость всю ночь не стоит.
Автоматически получать новости MAi HE MAI по электронной почте

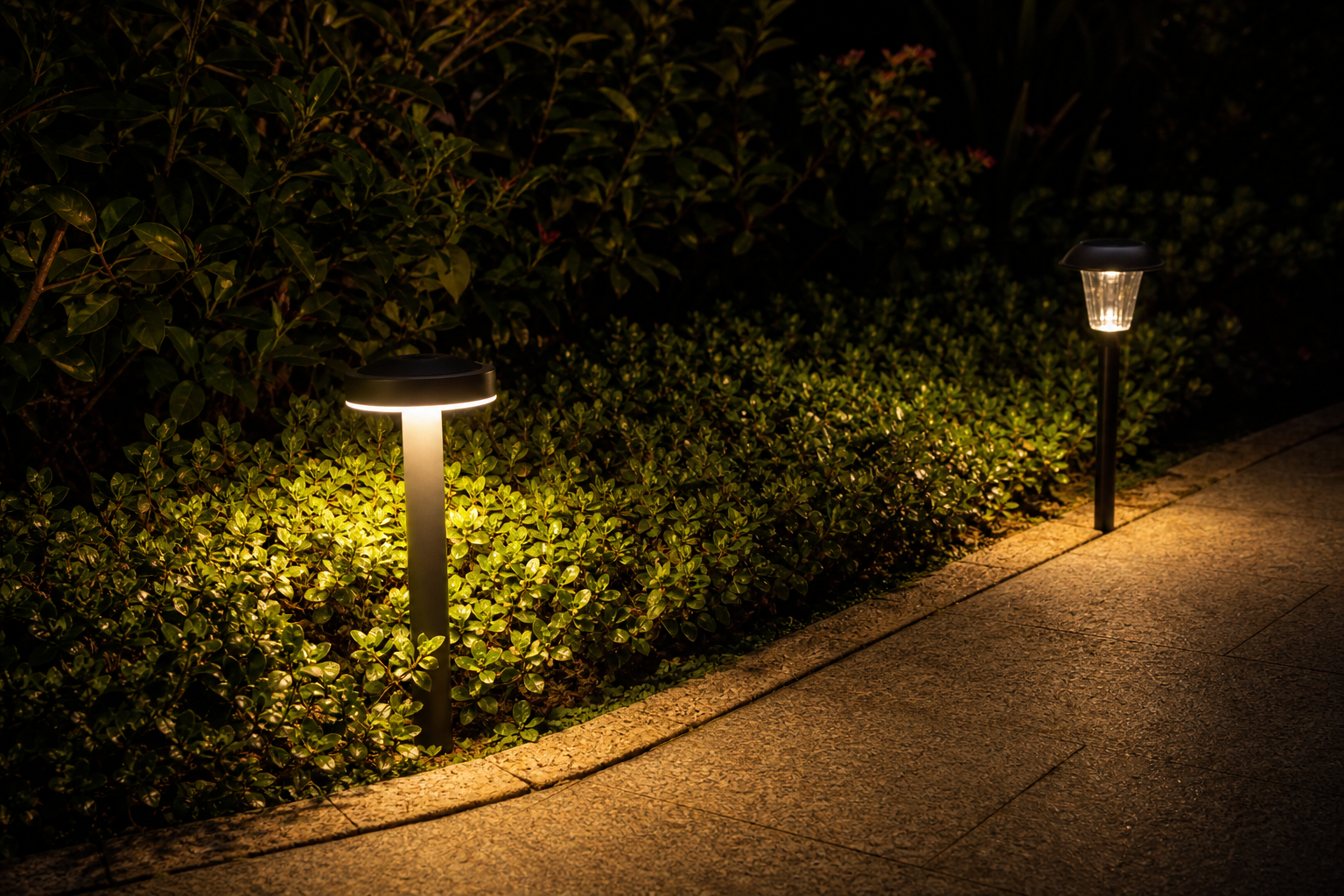

Сравнение яркости и стабильности света
Разница между двумя схемами становится заметна не в магазине, а через месяц эксплуатации. У низковольтных светильников световой поток задает трансформатор: он держит на выходе стабильные 12 или 24В, и светодиод получает одинаковую мощность и в июле, и в ноябре. Аккумулятор здесь не участвует, поэтому яркость не зависит ни от облачности, ни от количества солнечных часов накануне.
У солнечных моделей световой поток напрямую связан с зарядом, который успела собрать солнечная панель за день. В ясную погоду разницы почти не видно: современные светодиоды выдают вполне приличные 20-60 люмен на светильник. Но к 4-5 часам утра, особенно после пасмурного дня, яркость может просесть на треть или больше, а сам свет становится тусклее и желтее к концу разряда.
Перепады температуры влияют на оба типа, но по-разному. Низковольтная линия чувствительна к длине кабеля: чем дальше светильник от трансформатора, тем сильнее падение напряжения на морозе из-за роста сопротивления в проводнике. Аккумулятор солнечного светильника в холод отдает энергию менее эффективно, поэтому зимой время работы сокращается даже при полной зарядке.
| Параметр | Низковольтные | Солнечные |
|---|---|---|
| Стабильность светового потока | Постоянная всю ночь | Снижается к утру и в пасмурный сезон |
| Зависимость от погоды | Нет | Высокая |
| Поведение зимой | Без изменений при исправном кабеле | Заряд аккумулятора и время свечения падают |
По цветовой температуре ориентиры простые: для дорожек и функциональных зон удобнее нейтральный белый свет 4000-4500К, он не искажает восприятие пространства. Для подсветки растений и клумб чаще берут теплый свет 2700-3000К, он мягче и не выбивается из природных оттенков зелени. На террасе теплая температура тоже уместнее: холодный свет там часто выглядит слишком офисным.
Если участку нужна предсказуемая герметичность и стабильная работа независимо от сезона, низковольтная схема с грамотным монтажом и кабелем нужного сечения дает больше контроля. Солнечные светильники проще в установке и не требуют прокладки проводки, но яркость в них плавающая величина, а не постоянная характеристика.

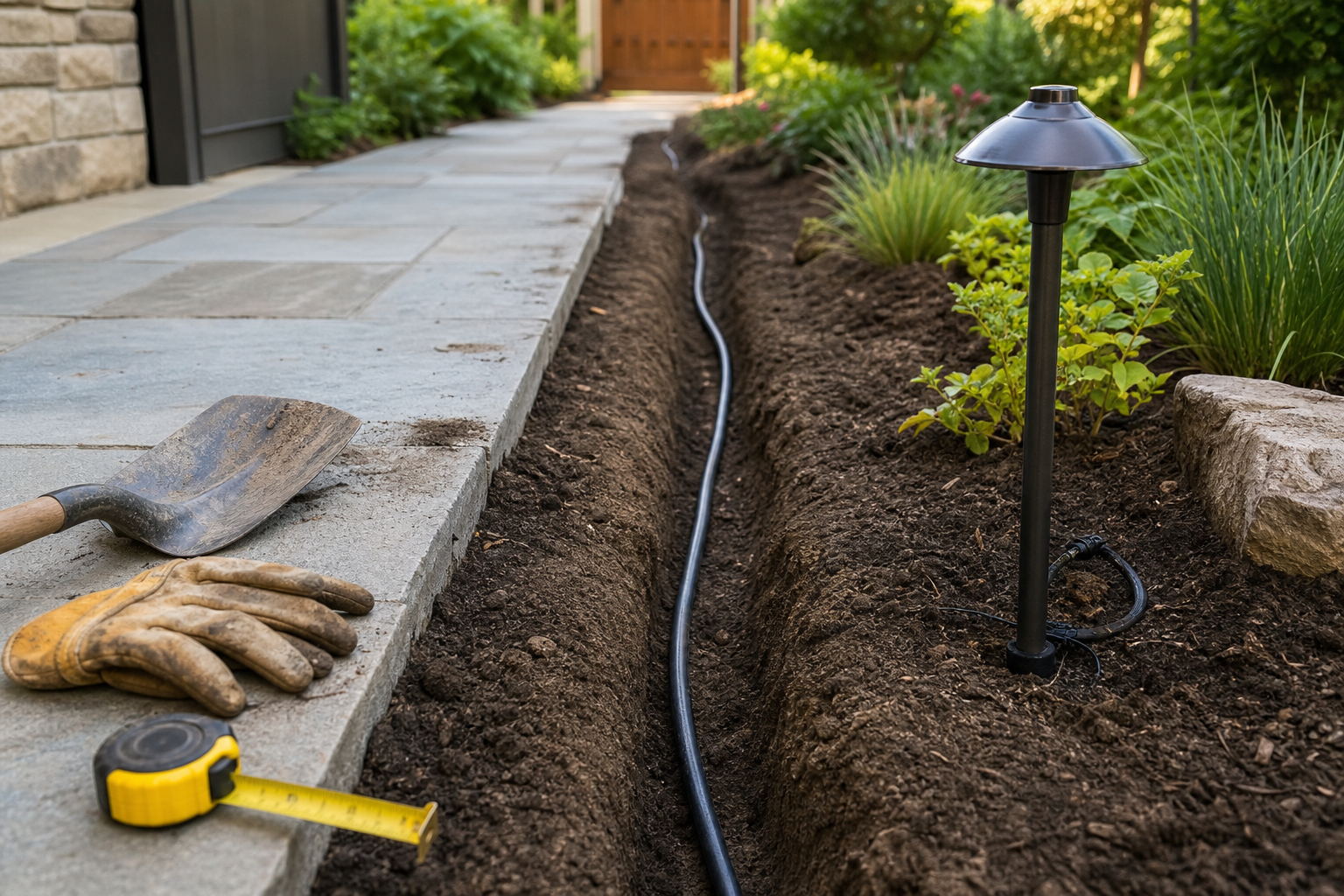

Монтаж и подготовка участка
Для низковольтной схемы монтаж начинается с прокладки кабеля. Трассу размечают заранее, чтобы линия шла от трансформатора до самой дальней точки без лишних изгибов: каждый поворот и разветвление добавляет падение напряжения. Кабель укладывают в грунт на глубину 15-20 см или прячут в кабель-канал, если участок с плотной посадкой растений и раскопки нежелательны. В местах, где возможна перекопка почвы (грядки, клумбы под пересадку), кабель-канал выигрывает: он защищает провод от случайного повреждения лопатой.
Трансформатор устанавливают в сухом, защищенном от прямого дождя месте, ближе к розетке 220В, но не в зоне, где скапливается вода после полива или дождя. Здесь важна герметичность корпуса и соответствие классу IP, рассчитанному на уличную эксплуатацию. При подключении светильников считают суммарную нагрузку в ваттах: трансформатор должен работать с запасом 15-20% от паспортной мощности, иначе он перегревается и быстрее выходит из строя.
Солнечные светильники монтируются проще: никакого кабеля, никакой связи с электросетью. Достаточно воткнуть ножку в грунт или закрепить корпус на поверхности. Но здесь есть свой нюанс: панель нужно развернуть туда, где солнце бывает большую часть дня, а не туда, где эстетически красивее. Если рядом растет крупный куст или забор отбрасывает тень после обеда, светильник будет заряжаться слабо, и к вечеру аккумулятор отдаст меньше, чем рассчитано.
Частые ошибки при монтаже похожи независимо от типа освещения. Кабель нередко укладывают прямо через корневую систему деревьев и кустарников: со временем корни разрастаются, повреждают изоляцию, и линия начинает искрить или отключаться частями. Траншею стоит вести в обход посадок с запасом 30-40 см. Вторая типичная ошибка, характерная для солнечных моделей, это установка в тени построек или деревьев без учета движения солнца в течение сезона: то, что весной освещено, летом может оказаться в тени разросшейся кроны. И третья, для низковольтной схемы, это неправильный расчет нагрузки на трансформатор, когда к одной линии подключают больше светильников, чем позволяет мощность блока, из-за чего крайние точки линии светят заметно тусклее первых.
Герметичность, класс IP и эксплуатация в разную погоду
Класс IP расшифровывается просто: первая цифра говорит о защите от пыли и твердых частиц, вторая — от влаги. Для садовых светильников важна именно вторая цифра. IP44 держит брызги с любой стороны, но не выдержит луж и прямого потока воды. Для грунтовых светильников, установленных вдоль дорожек и на клумбах, нужен минимум IP65, а лучше IP67 или IP68, особенно если участок в низине и вода после дождя не уходит быстро.
Для открытых зон, где светильник стоит прямо на земле или частично в нее заглублен, разница между IP44 и IP65 ощущается уже в первую же осень. Корпус с низкой защитой начинает мутнеть изнутри, а потом туда попадает влага, и светодиод выходит из строя раньше срока. Это не гарантийный случай, а следствие неправильного выбора класса под условия эксплуатации.
У низковольтных садовых светильников герметичность корпуса не единственная забота. Не менее важны разъемы кабельных линий и место входа провода в трансформатор. Кабель прокладывается в грунт, соединения находятся под землей или у ее поверхности, и если муфта негерметична, влага попадает в цепь при первом же дожде. Здесь нужны разъемы с классом защиты не ниже IP68, залитые компаундом или с уплотнительными кольцами, иначе вся линия рискует коротить или терять контакт зимой, когда почва промерзает и слегка сдвигается.
У солнечных садовых светильников ситуация чуть проще, потому что нет протяженной кабельной линии и множества соединений. Но есть свое слабое место: стык между солнечной панелью и корпусом, где расположен аккумулятор. Если герметизация в этом месте слабая, влага конденсируется прямо на плате и контактах батареи. Аккумулятор от постоянной сырости деградирует быстрее, емкость падает, и светильник начинает светить тускнее уже через один сезон, а не через заявленный срок службы.
Перепады температур бьют по обоим типам техники, но по-разному. У низковольтных светильников страдает в основном изоляция кабеля и уплотнители в местах ввода проводов, они могут дать трещину после нескольких циклов замерзания и оттаивания. У солнечных моделей больше рисков у самого аккумулятора: литиевые батареи плохо переносят сильный мороз, теряют часть емкости зимой и восстанавливают ее не полностью после потепления. Со временем это сокращает и без того ограниченный ресурс автономной работы.
При выборе для участка с суровой зимой и частыми дождями стоит смотреть на класс IP не ниже 65 у корпуса и отдельно уточнять степень защиты кабельных вводов и разъемов, если речь о низковольтной схеме. Для солнечных светильников имеет смысл проверять, съемный ли аккумулятор и насколько герметично закрыт его отсек, потому что именно эта деталь чаще всего выходит из строя первой.
Безопасность и требования к электрике
Низковольтная схема на 12 или 24 В физически не может дать опасный удар током даже при повреждении изоляции кабеля или трещине в корпусе светильника. Это ключевое отличие от сетевого напряжения 220 В, которое на открытом воздухе рядом с влажной землей и поливом представляет реальный риск. Именно поэтому садовое освещение почти всегда переводят на низкое напряжение через трансформатор, а не подключают напрямую к розетке.
Сам трансформатор располагают в сухом, защищенном от осадков месте: под навесом, в специальном герметичном боксе с классом IP54 и выше, либо внутри помещения с выводом кабеля наружу. Корпус трансформатора должен иметь заземление, особенно если он металлический и стоит на улице постоянно. Розетку, к которой подключен трансформатор, желательно защитить УЗО с током отключения 30 мА, это стандартное требование для любой уличной электрики, не только садовой.
Кабель низковольтной линии прокладывают на глубине 15-20 см, но рядом с зонами автоматического полива это правило соблюдают особенно строго: пересечение с дренажными трубками и капельными лентами лучше исключить или проложить кабель в герметичном кабель-канале. Разъемы и места соединений должны иметь защиту не ниже IP65, иначе постоянная влага от полива быстро выведет контакты из строя.
Солнечные светильники в этом смысле проще: отсутствие кабеля и сетевого подключения снимает вопрос поражения током полностью, монтаж сводится к установке корпуса в грунт или на поверхность. Но у них есть другая эксплуатационная особенность: аккумулятор внутри корпуса со временем теряет емкость и требует замены, обычно раз в 1-2 года. Выбрасывать светильник с аккумулятором в общий мусор нельзя, батарею нужно сдавать в пункт приема отдельно, как и любой литиевый или NiMH элемент.

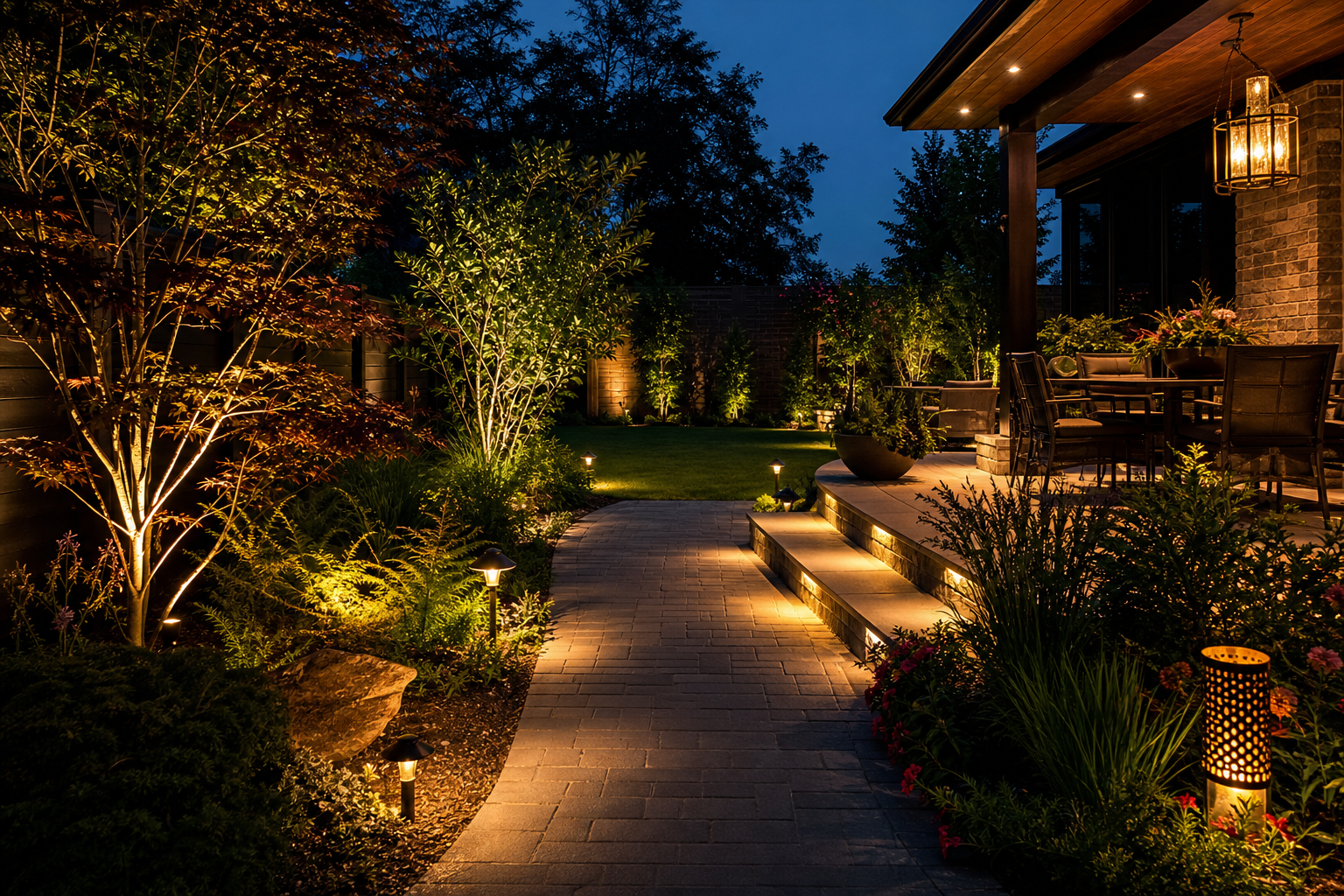

Сценарии применения: дорожки, терраса, растения, декор
Дорожки — зона, где важна стабильность светового потока каждую ночь без исключений. Здесь низковольтные светильники на трансформаторе оправданы почти всегда: кабель проложен один раз, яркость не зависит от облачности, а линию легко расширить, если участок разрастается. Солнечные модели на дорожках уместны только на короткие участки без движения тяжелой техники и без риска, что кто-то заденет солнечную панель ногой.
Терраса требует другого подхода. Тут светильники часто переставляют: меняется расстановка мебели, добавляются гирлянды, меняется сценарий вечера. Автономные светильники на аккумуляторе удобнее — не нужно тянуть кабель к каждой точке. Для акцентов на террасе разумно брать теплую цветовую температуру 2700–3000K, она не слепит и создает комфортную атмосферу для вечерних посиделок.
Подсветка растений и клумб — сценарий, где солнечные светильники со встроенной солнечной панелью работают неплохо при условии открытого солнца днем. Если клумба в тени дома или под кроной дерева, аккумулятор просто не наберет заряд, и вечером света не будет. В таких местах логичнее низковольтная линия с грунтовыми споттами, тем более что подсветка растений редко требует высокой яркости.
Малые архитектурные формы — фигуры, арки, декоративные элементы — обычно освещаются точечно и не каждую ночь одинаково интенсивно. Здесь солнечные светильники избавляют от лишнего кабеля и монтажа, что удобно при частой перестановке декора.
Умное садовое освещение с датчиками движения и таймерами применимо к обоим типам, но заметнее раскрывается на низковольтной схеме: стабильное питание от сети позволяет управлять всей линией централизованно, включая герметичные разъемы с достаточным классом IP для работы под дождем и снегом. Для безопасности такие узлы монтируют с учетом влагозащиты кабеля и трансформатора, вынесенного из зоны полива.
