Чертёж трёхрожковой люстры: что на нём должно быть указано

Первое, что нужно запросить у поставщика перед оплатой партии, это технический чертёж. Фото на карточке товара показывает только внешний вид, а реальные пропорции люстры на три рожка можно понять лишь по размерам на чертеже. Это стандартная практика при закупке у китайских фабрик: чертёж запрашивают до внесения предоплаты, а не после получения образца.

В нормальном чертеже трёхрожковой подвесной люстры обязательно указаны:

• общая высота изделия от потолочного крепления до нижней точки плафона;
• диаметр разброса рожков, то есть расстояние между крайними точками конструкции по горизонтали;
• длина подвеса или тросов, на которых держится основание;
• диаметр основания, к которому крепятся рожки;
• диаметр плафонов и тип патрона под каждую лампу.

По этим цифрам легко проверить, впишется ли трёхламповая люстра в конкретное помещение и не окажется ли диаметр разброса рожков слишком большим для комнаты. Особенно это важно, если планируется установка над столом или в прихожей с ограниченной высотой потолков.

Чертёж также показывает геометрию конструкции. У качественной модели рожки расположены равномерно, углы между ними одинаковые, а длина каждого подвеса совпадает с точностью до миллиметра. Если на чертеже видно смещение одного рожка относительно других или разную длину плеч, это признак неровной геометрии, которая потом отразится на внешнем виде и на балансировке всей люстры. Такие расхождения проще отсеять на этапе документа, чем на этапе разгрузки контейнера.

Отдельно стоит уточнить у производителя, соответствует ли чертёж конкретной партии, которая пойдёт на отправку, а не общий референс из каталога. Бывает, что фабрика присылает типовой чертёж модели, а фактическая партия имеет отклонения по диаметру основания или длине подвеса. Прямой вопрос об этом до заказа снимает большую часть рисков.

чертёж трёхрожковой подвесной люстры с размерами

Симметрия и балансировка: как оценить конструкцию на 3 рожка

Трёхрожковая люстра держится на балансе трёх точек, и это совсем не то же самое, что баланс у пяти- или семирожковых моделей. Когда рожков три, глаз сразу считывает малейшую асимметрию, а нагрузка на основание распределяется всего по трём осям вместо шести-семи. Если углы между рожками неровные, конструкция визуально «заваливается» в одну сторону, даже когда физически люстра висит прямо.

На чертеже углы между рожками должны быть равны 120 градусов, это стандарт для трёхламповых моделей с равномерным разбросом. Отклонение в 5-7 градусов на бумаге может показаться мелочью, но на готовом изделии это уже заметный перекос, особенно если люстра висит низко и её рассматривают снизу вверх, как часто бывает с моделями над столом.

Смещённый центр тяжести проявляется иначе. Каркас вроде бы симметричен, а рожки при этом изогнуты не под одним углом наклона, и вся конструкция чуть клонится в сторону более тяжёлого плафона. Это особенно критично для подвесных люстр трёхрожковых с массивными плафонами из стекла или металла: разница в весе даже в 100-150 граммов между тремя рожками при подвесе на одном креплении даёт заметный крен.

Разная длина подвесов, то есть цепей или штанг, которые соединяют рожки с основанием, это ещё один частый дефект бюджетных партий у китайских производителей. По фото такое видно не всегда, особенно если ракурс выбран так, чтобы скрыть перекос. Поэтому один снимок спереди не даёт информации о балансировке, нужен ракурс сбоку и снизу.

Что стоит запросить у поставщика перед оплатой партии:

• фото люстры строго сверху, чтобы проверить равномерность разброса рожков по кругу
• фото сбоку, где видна длина подвеса каждого рожка относительно друг друга
• видео вращения люстры на 360 градусов, если поставщик готов такое снять
• фото на фоне сетки или линейки для оценки реальных пропорций, а не на глаз

Видео вращения даёт больше информации, чем любое количество фото, потому что позволяет отследить, как ведёт себя конструкция в движении: если центр тяжести смещён, люстра при лёгком раскачивании будет заметно уходить в сторону более тяжёлого рожка. Это несложно увидеть даже на посредственной съёмке с телефона.

Для люстр с тремя плафонами симметрия важна и с точки зрения света: если плафоны направлены под разными углами из-за перекоса каркаса, освещение получается неравномерным, с провалами и пересветами. Особенно это заметно на LED-люстрах на три рожка, где направленный свет диода сильнее подчёркивает любую геометрическую погрешность, чем рассеянный свет лампы накаливания.

Проверка симметрии занимает пять минут переписки с поставщиком, но экономит время и деньги на возврат партии, которая визуально выглядит криво уже после распаковки.

крепление рожка трёхрожковой люстры крупным планом

Подпишитесь для еженедельной Май Хе Май рассылки из категории: Техническое обслуживание осветительных

Автоматически получать новости MAi HE MAI по электронной почте

Email

Подписаться

Нажимая на кнопку "Подписаться" вы соглашетесь на получение рассылки и с политикой конфиденциальности.

Крепление рожка: типы соединений и слабые места

Внешне трёхрожковая люстра может выглядеть безупречно на фото, а слабое место обнаружится там, где рожок соединяется с каркасом. Это узел, который берёт на себя всю нагрузку от плафона, проводки и патрона, поэтому именно здесь производители часто экономят на металле и точности сборки.

Есть несколько типов крепления рожка. Винтовое соединение считается самым ремонтопригодным: рожок фиксируется резьбой к каркасу, и при необходимости узел можно подтянуть или заменить. Сварка даёт жёсткую неразборную конструкцию, но качество шва напрямую зависит от толщины металла в точке соединения, тонкий металл прогорает или трескается при нагреве. Пайка встречается на бюджетных трёхламповых моделях и держит нагрузку хуже сварки. Декоративная муфта чаще выполняет эстетическую функцию и маскирует стык, поэтому под ней важно понимать, какой способ крепления скрыт на самом деле.

При заказе партии стоит запросить у поставщика фото узла крепления крупным планом, желательно с нескольких ракурсов и без декоративных накладок. На фото проверяют толщину металла именно в точке стыка, а не по всей длине рожка, наличие люфта при лёгком покачивании и качество резьбы на винтовых соединениях: сорванная или неровная резьба на образце говорит о нестабильном контроле качества на линии.

Дешёвая партия трёхрожковых люстр от китайских производителей почти никогда не отличается по внешнему виду от более дорогой. Разница проявляется именно в узле крепления рожка: там, где не видно на общих фото, экономят чаще всего. Асимметрия и нарушенная балансировка, о которых шла речь выше, тоже нередко начинаются с разного качества крепления на трёх рожках одной люстры.

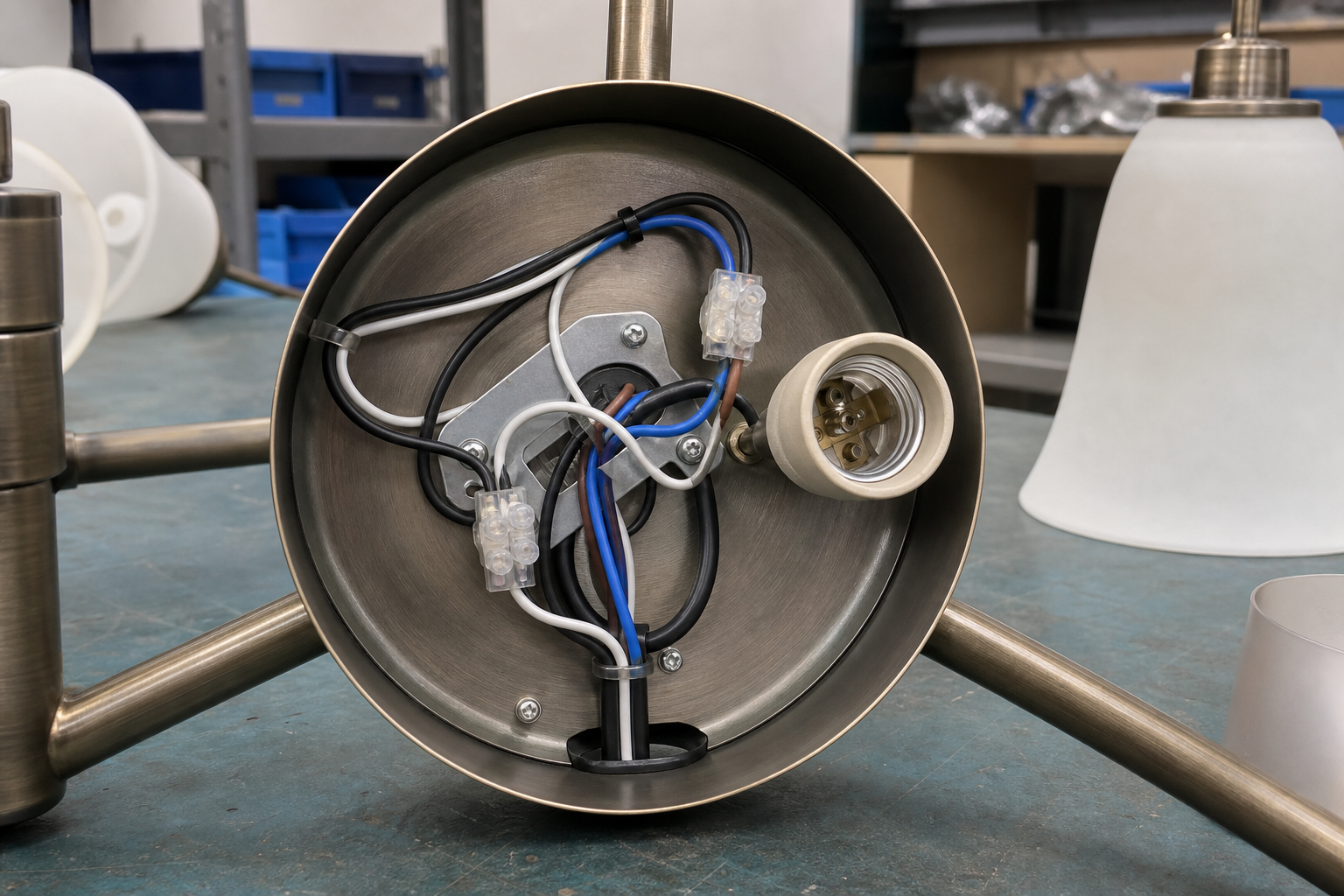

проводка и патрон внутри корпуса трёхламповой люстры

Проводка и патрон: риски скрытого брака

Чертёж и крепление рожка можно оценить по фото и размерам, а вот проводку внутри корпуса разглядеть до покупки почти невозможно. Именно здесь чаще всего экономят на бюджетных партиях, и именно это потом всплывает уже после монтажа трёхрожковой люстры.

У поставщика стоит спросить сечение провода, которым разведена трёхламповая конструкция, и материал изоляции. Для люстры на три рожка нагрузка небольшая, но тонкая изоляция при нагреве плафона со временем трескается, особенно если используются лампы накаливания, а не LED. Отдельно уточняйте, есть ли маркировка на проводе: сертификационный знак и указание сечения. Отсутствие маркировки само по себе не значит брак, но это повод попросить фото проводки крупным планом до отправки партии.

Патрон нужно фиксировать в спецификации до оплаты, а не выяснять после получения груза. E14 и E27 отличаются диаметром резьбы и, соответственно, набором ламп, которые физически в них встанут. Если заказчик планирует конкретные LED-лампы под трёхрожковую люстру над столом или в компактную модель для спальни, тип патрона указывается в заказе отдельной строкой, желательно с фото самого патрона от производителя.

Типовые проблемы дешёвых партий повторяются: слабый контакт лепестков патрона, из-за которого лампа мигает или не загорается с первого раза, тонкая изоляция без запаса по нагреву и провод без всякой маркировки вообще. Это не всегда видно на общем фото люстры, поэтому такие детали проверяются вопросами напрямую, а не по каталожной карточке.

упаковка трёхрожковой люстры для перевозки

Плафон и тип ламп: LED-версии и традиционные лампы накаливания

Патрон в трёхрожковой люстре определяет, какие лампы можно ставить, а плафон отвечает за то, как свет распределится по комнате. Эти два параметра стоит смотреть вместе, потому что от них зависит и вес конструкции, и характер освещения.

Модели под лампы накаливания обычно комплектуются патронами E14 или E27 и рассчитаны на классические цоколи. LED-версии трёхламповых люстр либо идут со встроенными модулями без замены источника света, либо тоже используют стандартный патрон, но под LED-лампу меньшей мощности. Второй вариант практичнее: лампу можно заменить самостоятельно, не заказывая у поставщика новый корпус при перегорании.

Материал плафона напрямую влияет на характер рассеивания:

• стекло матовое или сатинированное смягчает свет, подходит для спальни и гостиной;
• прозрачное стекло даёт более резкий пучок света, уместно для акцентной подсветки;
• металлический плафон с открытым низом направляет свет узким конусом, часто применяется в дизайнерских люстрах с тремя рожками;
• тканевый абажур смягчает свет почти как матовое стекло, но добавляет конструкции меньше веса, чем стекло или металл.

Вес плафонов сказывается на балансировке всей люстры. Три тяжёлых стеклянных плафона нагружают крепление рожка сильнее, чем тканевые или лёгкие металлические, поэтому в чертеже стоит уточнять не только диаметр плафона, но и материал, из которого он сделан.

Для подбора под конкретную задачу удобно ориентироваться на таблицу:

Компактные трёхрожковые люстры для небольших помещений обычно берут лёгкие плафоны, чтобы не перегружать основание. Современные люстры на три рожка с LED всё чаще идут без сменных ламп вообще, и это стоит уточнять у поставщика заранее, а не после получения партии.

сравнение трёх вариантов люстр на три рожка

Упаковка и защита при перевозке из Китая

Трёхрожковая подвесная люстра доезжает целой не благодаря удаче, а благодаря тому, как её упаковали на складе поставщика. Конструкция с тремя выступающими рожками уязвима именно в точках крепления и в плафонах: при тряске и перегрузках на морском или авиаперевозке они бьются друг о друга или о стенки короба, если внутри есть свободный ход.

Правильная упаковка трёхрожковой люстры предполагает разборку на узлы. Каждый рожок фиксируется отдельно, обычно в собственной ячейке из плотного картона или вспененного полимера, чтобы металл не касался металла. Плафоны, особенно стеклянные, требуют индивидуальной защиты: пенопластовая форма по контуру или несколько слоёв пузырчатой плёнки с фиксацией скотчем по краям. Голая плёнка без формовки не считается надёжной защитой, она смещается при вибрации и оставляет плафон незащищённым в момент удара.

Каркас с патроном и остатками проводки упаковывают отдельно от рожков, чтобы избежать перегибов провода и повреждения контактов патрона при транспортировке. Внешний короб должен быть жёстким, коробка из тонкого гофрокартона для партии люстр не подходит, особенно если груз едет морем и проходит через несколько перегрузок между портами.

Перед отправкой партии есть смысл задать поставщику несколько прямых вопросов: как именно фиксируется каждый рожок внутри короба, используется ли формованный пенопласт под размер плафона или только рулонная плёнка, есть ли между отдельными люстрами в паллете дополнительные прокладки. Полезно попросить фото упаковки конкретной партии, а не общую картинку из каталога: у разных цехов одного завода упаковочные стандарты могут отличаться.

Разница в подходе к упаковке напрямую отражается на проценте боя при получении. Партии с индивидуальной фиксацией рожков и формованной защитой плафонов приходят с минимальными потерями, тогда как экономия на упаковочных материалах оборачивается разбитыми плафонами и погнутыми рожками уже на этапе распаковки, когда предъявить претензию сложнее и дороже, чем оговорить требования заранее.

Сравнение форматов трёхрожковых люстр: компактные, дизайнерские, над столом

Один и тот же чертёж трёхрожковой конструкции по-разному работает в комнате 12 квадратов, в гостиной с акцентным освещением и над обеденным столом. Разница не только в размере, но и в том, насколько строго нужна симметрия рожков и какая балансировка допустима без визуальных искажений.

Компактная трёхрожковая люстра для спальни или кабинета обычно имеет диаметр разброса рожков 30-40 см и короткий подвес, чтобы не перегружать низкий потолок. Здесь важна ровная геометрия: маленькая асимметрия сразу бросается в глаза из-за близости к зрителю. Плафон чаще выбирают закрытого типа, металл или матовое стекло, патрон под LED-лампу, чтобы конструкция оставалась лёгкой.

Дизайнерская модель с тремя рожками работает иначе. Здесь неровные углы между рожками или разная длина подвесов могут быть частью замысла, а не браком, но это нужно подтверждать по чертежу отдельно, а не догадываться по фото. Такие люстры часто делают крупнее по общей высоте, с открытыми плафонами или без них вовсе, и требуют более внимательной проверки крепления рожка: асимметричная конструкция даёт неравномерную нагрузку на каркас, и слабый узел соединения проявится быстрее, чем в симметричной модели.

Подвесная люстра на три лампы над обеденным столом стоит отдельно. Диаметр разброса рожков здесь обычно шире, 50-70 см, чтобы свет равномерно накрывал столешницу, а высота подвеса регулируется под конкретный потолок и высоту стола. Балансировка в этом случае критична вдвойне: люстра висит низко и на виду, любое смещение центра тяжести заметно сразу. Проводка и патрон под три лампы должны выдерживать более частое включение, если люстра используется каждый день за ужином.

Перед заказом партии стоит сопоставить формат с реальными размерами помещения, а не только с фото на сайте поставщика. Для перевозки и защиты при доставке правила одинаковы для всех трёх форматов: каждый рожок фиксируется отдельно, плафоны упакованы с запасом, короб жёсткий. Но чем крупнее и асимметричнее конструкция, тем внимательнее нужно проверять упаковку до отправки, потому что риск смещения деталей внутри короба выше.
