Как устроены низковольтные садовые светильники

В основе низковольтной системы лежит понижающий трансформатор, который преобразует бытовые 220В в безопасные 12В или 24В. От трансформатора по участку прокладывается кабель, к которому подключаются светильники, обычно последовательно или через распределительную коробку. Чем дальше точка от трансформатора, тем заметнее падение напряжения, поэтому длину линии и сечение кабеля рассчитывают заранее, а не по остаточному принципу.

Каждый светильник в цепи забирает часть мощности, и распределение нагрузки нужно продумывать сразу: если повесить на одну линию слишком много точек, крайние начнут светить тусклее остальных. Из этого и вытекает практическая логика монтажа: сначала считают суммарную мощность, потом подбирают трансформатор с запасом, а уже после размечают трассу.

Главное преимущество такой системы, светодиодное садовое освещение работает стабильно вне зависимости от погоды и времени года. Не имеет значения, сколько дней подряд было пасмурно или сколько часов светило солнце: яркость остается одинаковой, потому что источник питания, сеть, а не накопленный заряд. Подзарядка тут не нужна в принципе, что удобно для участков с постоянным пребыванием людей.

Из минусов, нужен кабель, трансформатор и заранее продуманная трасса, а это уже не просто воткнуть светильник в землю. Прокладку кабеля придется согласовывать с рельефом участка и будущими посадками, а ограничение по длине линии реально ощущается на больших территориях: если дорожка тянется на десятки метров, придется либо ставить несколько трансформаторов, либо мириться с потерей яркости на дальних точках. Герметичность соединений и уровень IP защиты компонентов тоже приходится проверять отдельно, поскольку кабель и разъемы находятся в грунте постоянно, а не только во время дождя.

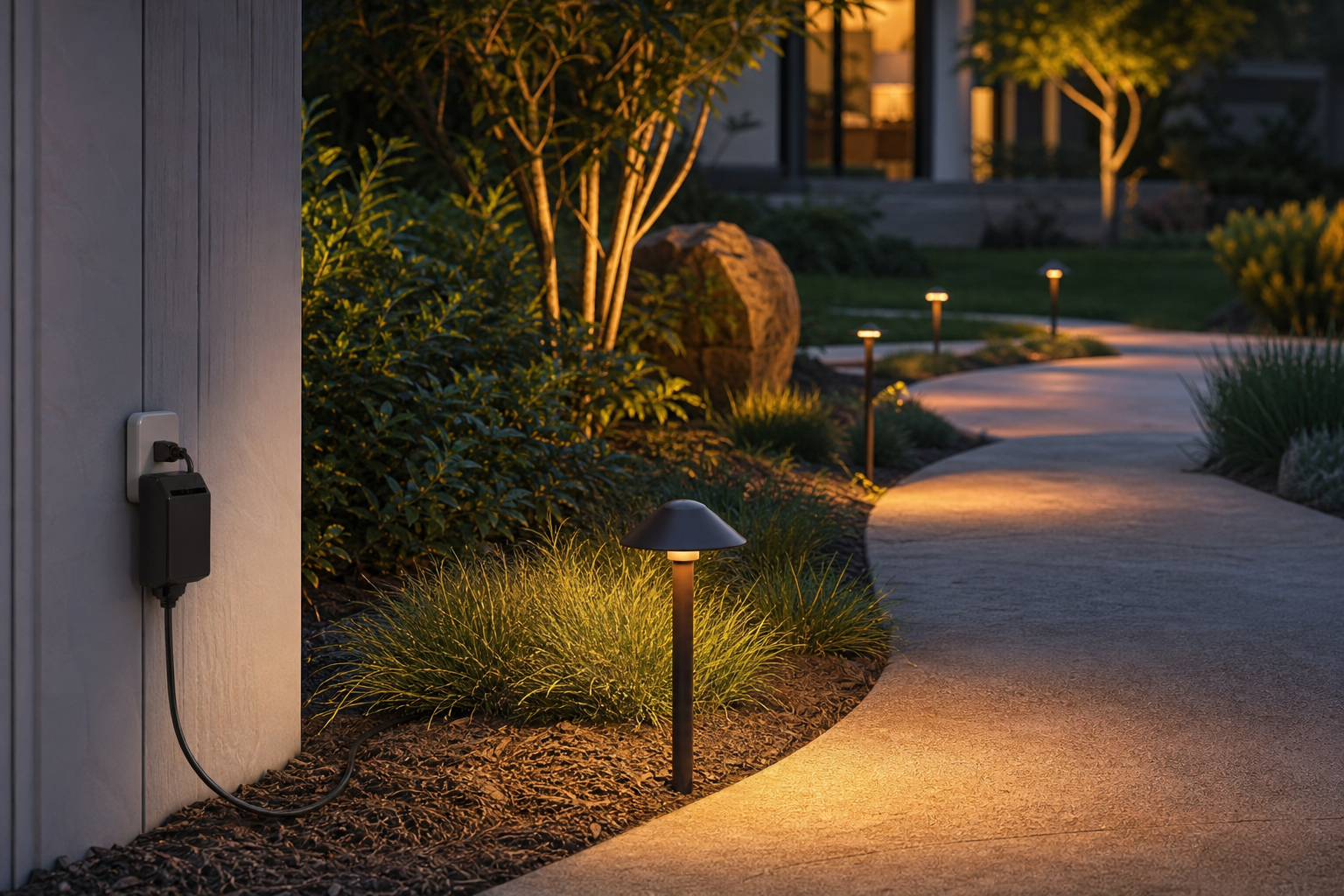

низковольтные садовые светильники с трансформатором и кабелем

Как работают солнечные садовые светильники

Солнечный светильник устроен проще, чем кажется на первый взгляд, но именно в этой простоте кроются и его сильные стороны, и ограничения. Днем панель на верхушке корпуса собирает свет и передает энергию на аккумулятор, обычно это никель-металлогидридный или литий-ионный элемент небольшой емкости. Контроллер заряда следит, чтобы батарея не перегружалась и не разряжалась до критического уровня, а вечером, когда датчик освещенности фиксирует темноту, включает светодиод.

Никакого кабеля, трансформатора или подключения к сети 220В здесь не требуется, и в этом главное отличие от низковольтных систем. Монтаж сводится к тому, чтобы воткнуть колышек в грунт или закрепить корпус на поверхности, дальше светильник работает автономно.

Но автономность держится на нескольких переменных. Яркость и время свечения напрямую зависят от количества солнечных часов за день: в июне светильник может работать всю ночь, в ноябре при коротком световом дне и облачности заряда хватит на час-два, а то и меньше. Ориентация панели тоже влияет на результат: если она смотрит на север или притенена кустарником, заряд будет минимальным даже в солнечную погоду. Со временем сама емкость аккумулятора снижается, через два-три сезона батарею обычно приходится менять, иначе светильник начинает гаснуть раньше обещанного времени.

Зимой ситуация усложняется вдвойне: короткий день дает меньше энергии для заряда, а холод снижает эффективность самого аккумулятора. Для регионов с продолжительной пасмурной осенью и зимой солнечные светильники стоит рассматривать как дополнение к основному освещению, а не как единственный источник света на участке. Зато для дорожек, клумб и декоративной подсветки в теплый сезон это удобное и практичное решение, не требующее разметки трассы и прокладки линии по участку.

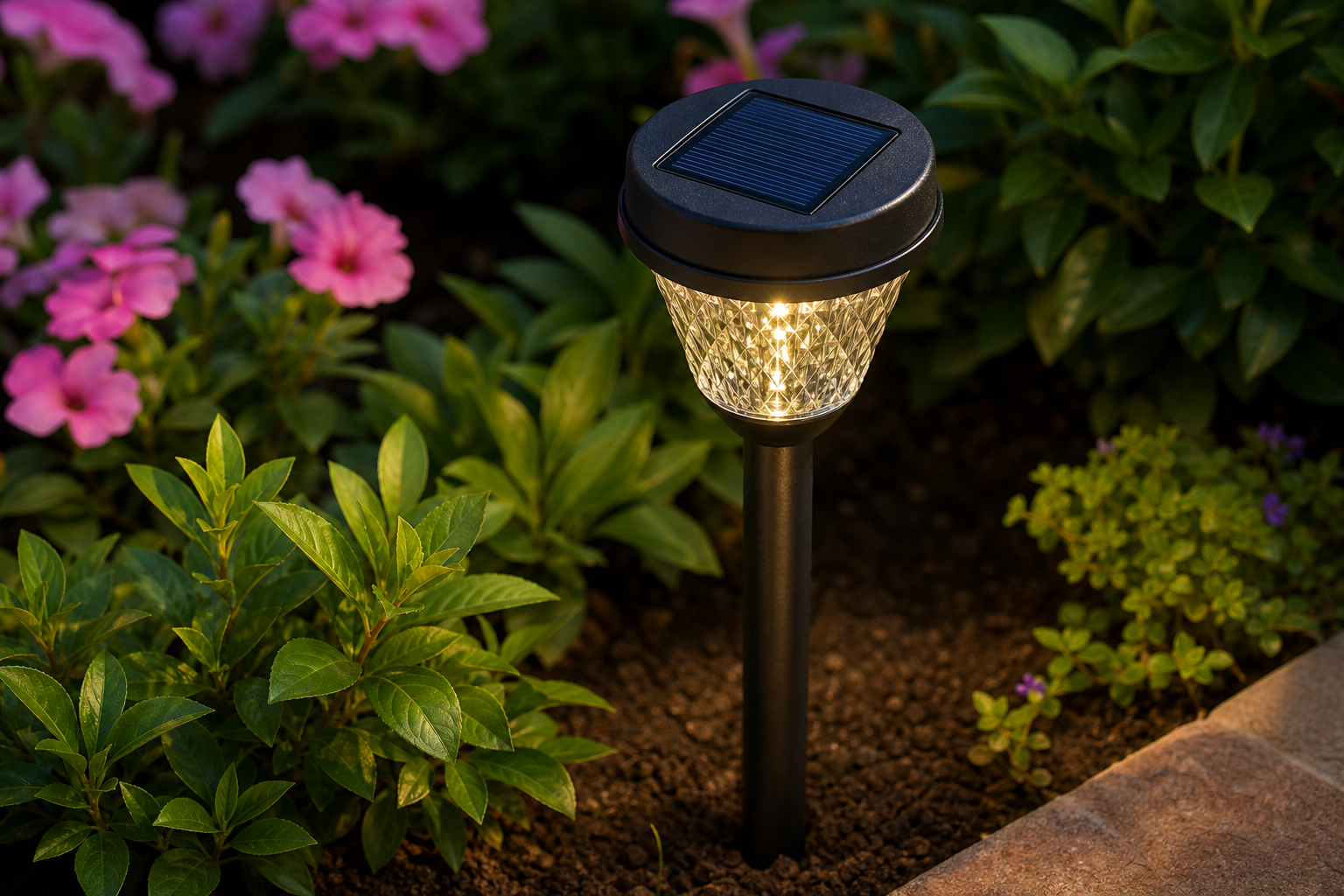

солнечный садовый светильник с аккумулятором и панелью

Подпишитесь для еженедельной Май Хе Май рассылки из категории: Ландшафтное освещение

Автоматически получать новости MAi HE MAI по электронной почте

Email

Подписаться

Нажимая на кнопку "Подписаться" вы соглашетесь на получение рассылки и с политикой конфиденциальности.

Сравнение по условиям участка

Выбор между низковольтными и солнечными садовыми светильниками сильно зависит от того, сколько солнца получает участок и как часто на нем бывают люди. Одна и та же модель может отлично работать на открытой лужайке и почти не светить под кроной старой яблони.

На открытом солнечном участке солнечные садовые светильники раскрываются полностью: панель получает достаточно света для полноценной зарядки, аккумулятор успевает восстановиться за день, контроллер держит стабильный режим работы диода вечером. Здесь автономность оправдана, кабель прокладывать не нужно, а монтаж сводится к тому, чтобы воткнуть колышек в грунт.

Под плотной тенью деревьев картина другая. Панель недополучает солнечных часов, заряд аккумулятора падает, и к вечеру светильник либо не включается, либо гаснет через час-два. Для затененных зон дорожек и площадок под деревьями практичнее низковольтная система с трансформатором: яркость не зависит от погоды и освещенности, светодиодное садовое освещение работает по расписанию независимо от сезона.

Удаленные зоны участка без доступа к сети, задний угол огорода, дальняя граница у забора, обычно проще закрыть солнечными вариантами. Тянуть кабель на десятки метров от трансформатора невыгодно: растут потери напряжения, увеличивается риск повреждения линии при земляных работах.

Для дач с постоянным пребыванием людей стоит закладывать низковольтное освещение садового участка в местах, где свет нужен каждый вечер: у входа, на террасе, вдоль основной дорожки. Дачи с редким посещением, наоборот, логичнее оснащать солнечными светильниками на колышках и садовыми столбиками, которые не требуют обслуживания в перерывах между приездами и не боятся отключения электричества.

Отдельно стоит проверять IP и герметичность корпуса вне зависимости от типа питания: во влажном климате или у водоема слабая защита от влаги подведет быстрее, чем закончится ресурс аккумулятора.

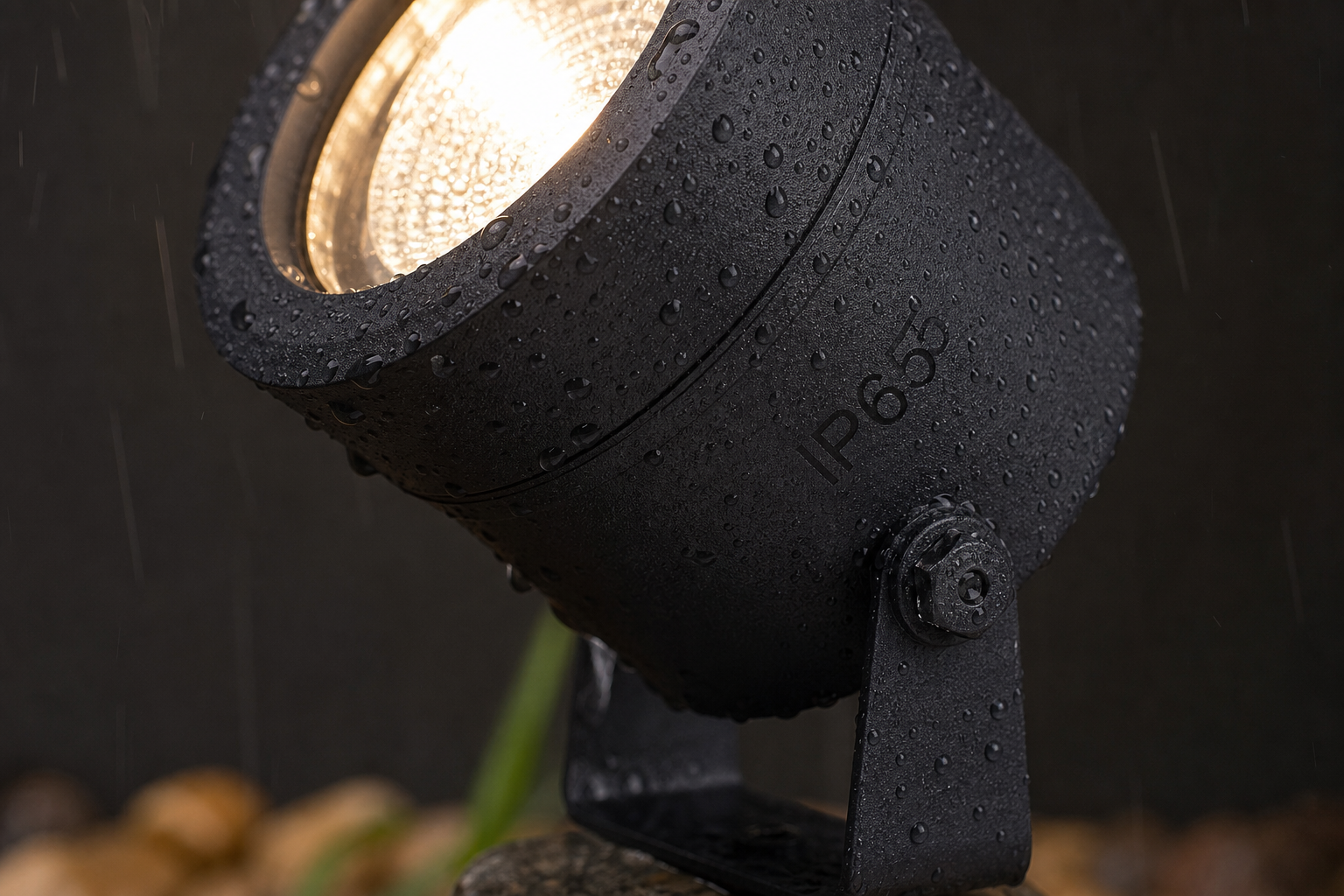

маркировка IP защиты на корпусе садового светильника

IP-защита и герметичность: на что смотреть при выборе

Маркировка IP на корпусе светильника расшифровывается просто: первая цифра отвечает за защиту от пыли и посторонних предметов, вторая — от влаги. Чем выше цифра, тем жестче условия эксплуатации выдерживает корпус. Для сада эта маркировка значит больше, чем кажется на первый взгляд: от нее зависит, переживет ли светильник дождливую осень или потребует замены уже к следующему сезону.

Для уличных точек освещения минимально приемлемый уровень — IP44. Это защита от брызг с любого направления, подходит для навесов, террас, мест под кровлей. Для открытых зон участка, дорожек, клумб и газонов нужен уже IP65: такой корпус выдерживает прямой дождь и струю воды под давлением. Если светильник может оказаться в луже, у пруда или в зоне с высоким уровнем грунтовых вод, ищите IP67 или IP68 — это защита от временного или постоянного погружения.

Разница между IP65 и IP67 не абстрактная. Первый вариант справляется с дождем и поливом из шланга, но не рассчитан на то, что светильник окажется под водой хотя бы на несколько минут. Второй выдерживает погружение на определенную глубину и время. Для низковольтных садовых светильников, установленных вдоль дорожек в низинах или рядом с системой автополива, разница между этими классами становится практической, а не теоретической.

Класс защиты корпуса — только часть картины. Кабель заходит в корпус через уплотнитель, и именно это место чаще всего пропускает влагу первым, задолго до того, как откажет сам плафон. То же касается разъемов между секциями кабеля и точками подключения светильников: если соединение просто скручено и обмотано изолентой, никакой IP67 на корпусе не спасет систему после первого сезона дождей.

При покупке имеет смысл проверить несколько вещей: указан ли класс IP на упаковке и в характеристиках, а не только в общем описании товара; есть ли резиновый уплотнитель в месте ввода кабеля; идут ли в комплекте герметичные коннекторы для разводки линии, если речь о низковольтной системе с трансформатором. Для солнечных светильников важно, чтобы место стыка панели, аккумулятора и корпуса тоже было защищено, а не просто закрыто крышкой на защелках.

Отдельно стоит смотреть на контроллер заряда в солнечных моделях: если он вынесен наружу или расположен в негерметичном отсеке, влага рано или поздно доберется и до него, а замена обойдется дороже, чем сам светильник.

Герметичность — это не разовая проверка при покупке, а вопрос долговечности всей системы освещения на участке, будь то дорожка со светильниками на колышках или садовые столбики у зоны отдыха.

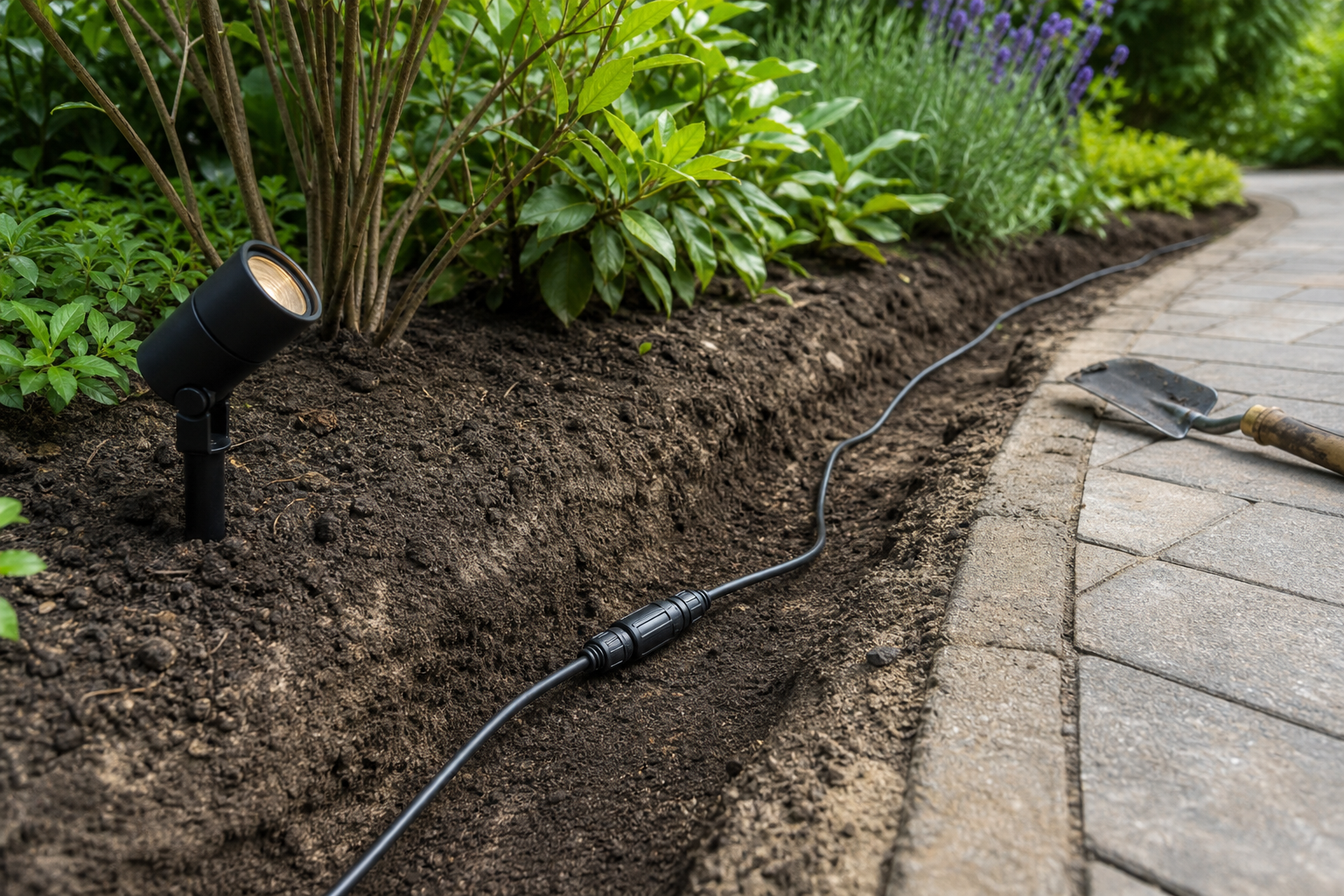

монтаж кабеля низковольтного садового освещения

Монтаж и кабельная разводка для низковольтных систем

Монтаж низковольтной системы начинается не с прокладки кабеля, а с расчета. Нужно сложить мощность всех точек освещения и заложить запас процентов 20-30 сверху. Трансформатор, подобранный впритык под текущее количество светильников, не оставляет места для расширения линии в будущем и часто работает на пределе, что сокращает его срок службы.

После расчета мощности определяется трасса кабеля. Стандартная глубина укладки для низковольтной линии на садовом участке обычно составляет 15-20 см, этого достаточно, чтобы кабель не задело лопатой при рыхлении клумбы или посадке цветов. Траншею роют узкую, кабель укладывают без сильных перегибов, засыпают грунтом без крупных камней.

Разводка линии бывает последовательной или лучевой. При последовательной схеме светильники подключаются друг за другом по одному кабелю, и чем дальше точка от трансформатора, тем заметнее падение напряжения, светильники в конце линии светят тусклее. Лучевая схема с распределительной коробкой ближе к центру участка дает более равномерную яркость, но требует больше кабеля.

Подключение светильников к линии выполняется через герметичные коннекторы, рассчитанные на уличную эксплуатацию. Соединение скруткой или обычной клеммой под открытым небом не подходит: влага быстро проникает внутрь, контакт окисляется, светильник начинает мигать или гаснет через сезон-два. После каждого подключения стоит проверить герметичность вручную: коннектор должен плотно облегать провод, без зазоров и трещин на корпусе.

Из типичных ошибок при монтаже низковольтного садового освещения встречаются три. Первая, уже упомянутая, это перегрузка трансформатора при подключении светильников сверх его номинальной мощности. Вторая, повреждение кабеля при перекопке грядок или установке новых растений, когда трасса не была отмечена на плане участка. Третья, экономия на герметизации соединений: разъемы оставляют открытыми или используют изоленту вместо влагозащитных коннекторов, и первая же осень выводит систему из строя.

Проверенный порядок действий такой: считаем мощность с запасом, размечаем трассу с учетом будущих посадок, укладываем кабель на нужную глубину, собираем линию через герметичные коннекторы и проверяем каждое соединение перед засыпкой траншеи. Это дает системе шанс отработать без переделок не один сезон.

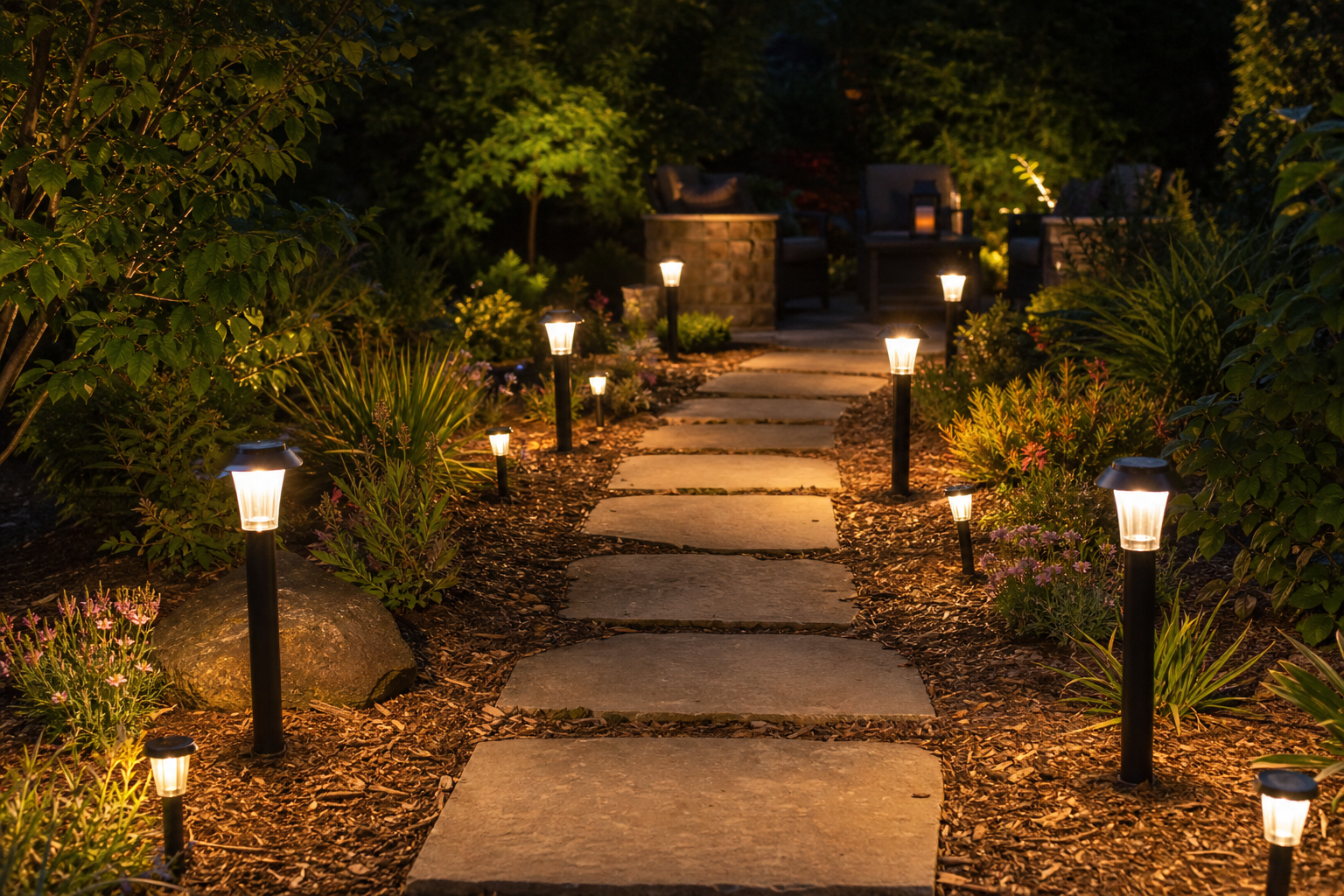

садовые столбики с солнечными светильниками вдоль дорожки

Установка солнечных светильников на дорожках и в зонах отдыха

Солнечные садовые светильники монтируются без кабеля и трансформатора, поэтому вариантов размещения у них больше, чем у низковольтных систем. Но от способа крепления зависит и срок службы модели, и качество подсветки, так что выбирать его стоит осознанно, а не по принципу "что попалось в магазине".

Самый распространенный вариант, светильники на колышках. Их просто воткнуть в землю вдоль дорожки или клумбы, переставить при необходимости, убрать на зиму. Подходит для рыхлого грунта и мягкого газона. На плотной глинистой почве или каменистой отмостке колышек часто гнется или выламывается, тогда лучше смотреть модели с расширенной опорой или крепежной площадкой.

Садовые столбики, это более капитальный вариант. Они выше, устойчивее к ветру, дают равномерный световой поток на уровне колена или пояса. Хорошо работают на длинных прямых дорожках и вдоль подъездов, где нужна не точечная, а линейная подсветка. Минус в том, что переставить столбик сложнее, чем колышек, и место установки нужно продумывать заранее.

Встраиваемые модели монтируются вровень с покрытием, дорожкой, ступенями или бордюром. Смотрятся аккуратно днем, когда светильник не работает, и не мешают проходу или кошению газона. Требуют более тщательной герметичности корпуса, потому что вода и грязь попадают на них сверху, а не стекают в сторону, как у наземных моделей. Для таких точек стоит брать светильники с классом IP не ниже того, что рекомендуется для контакта с водой на поверхности.

Панель солнечного светильника нужно ориентировать на южную сторону или туда, где солнце бывает дольше всего в течение дня. Если дорожка проходит вдоль забора или живой изгороди, светильники со стороны тени будут заряжаться заметно хуже соседних, даже если модель одна и та же. На практике это выглядит как разная яркость вдоль одной линии, и раздражает больше, чем полное отсутствие света в одной точке.

Расстояние между светильниками на дорожке обычно берут в пределах полутора-двух метров, ориентируясь на угол рассеивания конкретной модели. Слишком частая расстановка создает засветку и лишний расход бюджета, слишком редкая оставляет темные провалы между пятнами света. Для узких садовых тропинок шаг можно сократить, для широких аллей увеличить, но проверять равномерность лучше уже вечером, после первой зарядки.

В зоне отдыха логика другая: там не нужна линия, там нужен акцент. Несколько светильников по периметру беседки, террасы или патио дают мягкий контур без резких теней. На клумбах и рабатках подсветку располагают не по прямой, а группами, подчеркивая отдельные растения или изгиб цветника. Здесь важнее не расстояние между точками, а то, чтобы панель не оказалась в тени разросшегося куста к середине лета.

Комбинированные и умные решения для сада

На практике редко кто ставит на участке только один тип освещения. Дорожку от калитки до дома обычно ведут низковольтные светильники: тут важна стабильная яркость каждый вечер, и трансформатор с кабелем оправдывает себя. А дальние точки, беседку в глубине сада или подсветку клумб у забора удобнее закрыть солнечными моделями, чтобы не тянуть туда лишний провод.

Такое разделение снимает главные ограничения обеих систем. Низковольтная линия не растягивается до бесконечности без потери напряжения, а солнечный светильник у забора получает свои часы солнца, не завися от близости к дому. В итоге участок освещен равномерно, а бюджет расходуется не на метры лишнего кабеля, а на точки, где свет реально нужен.

Умное садовое освещение добавляет к обеим системам гибкость в управлении. Датчики движения включают свет только при подходе человека, что удобно для дорожек и входной зоны и экономит ресурс аккумулятора в солнечных моделях. Датчики освещенности сами определяют момент включения по сумеркам, без ручной настройки. Таймеры полезны там, где нужен предсказуемый график, например подсветка фасада с 20:00 до полуночи. Контроллер, который объединяет несколько групп светильников, позволяет управлять сценариями с телефона или пульта: отдельно дорожки, отдельно зона отдыха, отдельно декоративная подсветка растений.

При выборе конкретной комбинации имеет смысл отталкиваться от трех вещей: тип участка, бюджет, готовность заниматься обслуживанием.

• Небольшой ухоженный участок с розеткой рядом: низковольтная система с трансформатором как основа, солнечные светильники на колышках как дополнение для клумб и удаленных углов.
• Большая территория с перепадом рельефа и без розетки в дальней части: солнечные светильники и садовые столбики берут на себя автономные зоны, кабель тянут только туда, где нужна постоянная яркость.
• Дача с редкими визитами: солнечные модели с контроллером заряда и датчиком движения, чтобы не думать о питании в промежутках между приездами.
• Участок с частым пребыванием и вечерними посиделками: низковольтная линия для стабильности плюс умное управление через контроллер для разных сценариев освещения.

Отдельно стоит проверять IP защиту и герметичность независимо от типа питания: и низковольтные, и солнечные светильники стоят на улице круглый год, и слабый уровень защиты корпуса или разъемов сведет на нет любую продуманную схему. Монтаж при этом не обязан быть сложным: часть точек подключается кабелем через трансформатор, часть просто втыкается в грунт, а разница в обслуживании сводится к периодической проверке соединений у одной системы и замене аккумулятора у другой.
