Чертёж трёхрожковой люстры: что должно быть указано перед производством

Перед тем как запускать партию в работу, производитель должен прислать чертёж с полным набором размеров. Для трёхрожковой подвесной люстры это не формальность: без чертежа заказчик не может проверить, действительно ли рожки расположены симметрично, а плафоны встанут ровно.

В чертеже трёхламповой люстры обязательно должны быть указаны:

• расположение всех трёх рожков относительно центрального корпуса;
• углы разведения между рожками (для классической трёхрожковой конструкции чаще всего это равные углы по 120 градусов, но встречаются и асимметричные дизайнерские схемы, тогда углы прописываются отдельно для каждого рожка);
• длина подвеса от потолочного крепления до корпуса люстры и длина каждого плеча рожка;
• диаметр основания и корпуса, к которому крепятся рожки;
• точные точки крепления плафонов и патронов на каждом рожке.

Если производитель из Китая присылает эскиз без размеров или с общими пропорциями «на глаз», это тревожный знак. По такому чертежу нельзя посчитать, совпадут ли длины плеч у всех трёх рожков, и нельзя заранее понять, как будет вести себя конструкция при подвесе.

Отсутствие детализации в чертеже почти всегда всплывает уже на этапе сборки. Рожки, сваренные или отлитые по приблизительным меркам, расходятся с разным шагом, один плафон оказывается ниже других, а сама люстра после монтажа заметно перекошена в одну сторону. Исправить это постфактум сложно: перевариватьили перегибать металл на готовом изделии не получится без потери внешнего вида.

Поэтому запрос подробного чертежа с указанием всех размеров, углов и точек крепления, это первый шаг контроля качества при заказе трёхрожковых люстр от китайских производителей. Все дальнейшие проверки, от симметрии до балансировки, опираются именно на эти цифры.

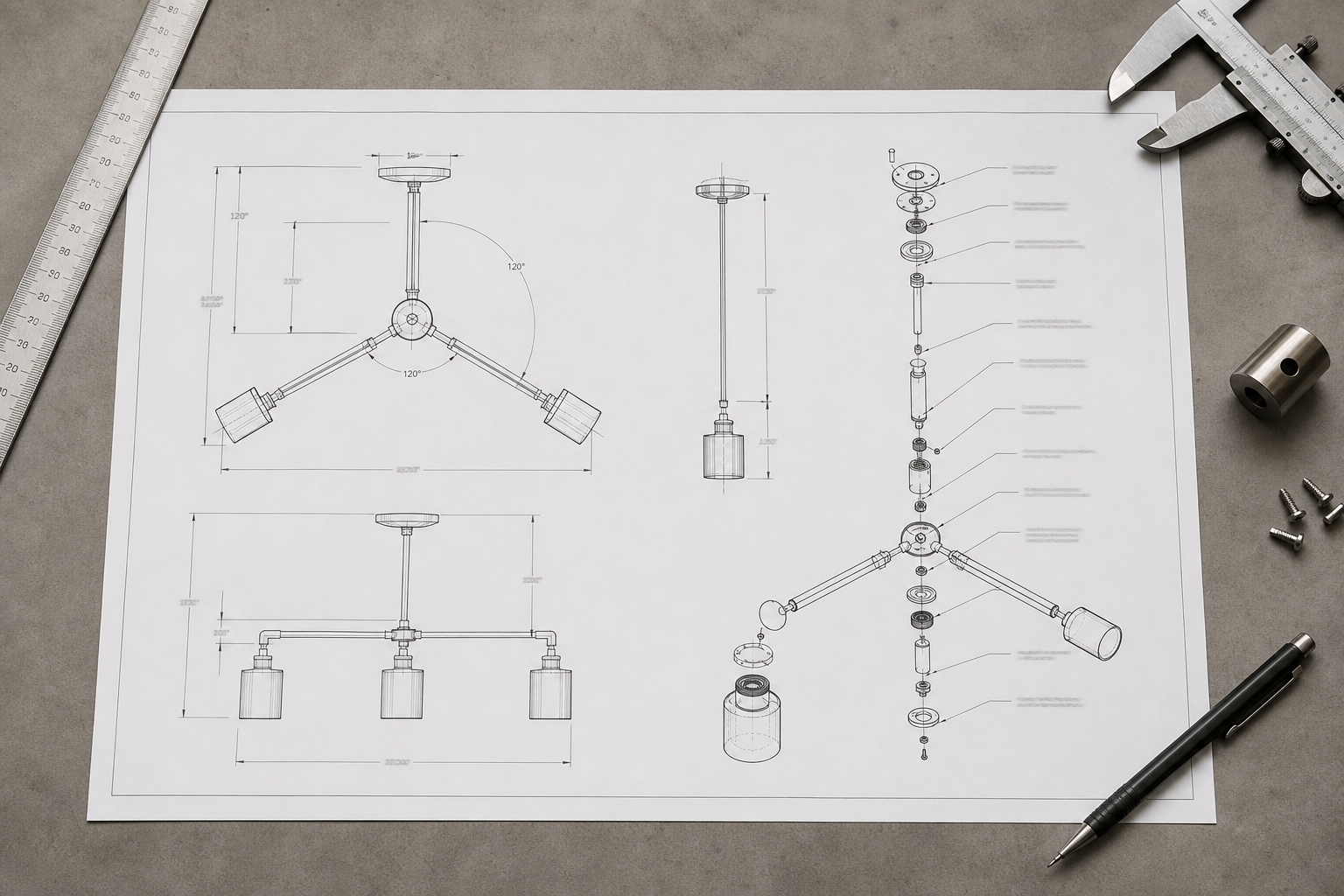

чертёж трёхрожковой подвесной люстры с размерами

Симметрия конструкции: как проверить расположение трёх рожков

Симметрия трёхрожковой люстры проверяется не на глаз издалека, а замерами и простым сопоставлением с чертежом. Три рожка, разведённых от центрального корпуса, должны образовывать равные углы: у классической конструкции это 120 градусов между каждой парой. Если производитель отступает от чертежа хотя бы на 3-5 градусов на одном из плеч, разница становится заметна сразу после подвеса, особенно если люстра висит над столом или барной стойкой, где на неё смотрят снизу вверх.

Проверка простая: измерьте расстояние от центра корпуса до края каждого плафона рулеткой. У трёхрожковой подвесной люстры все три плеча должны совпадать по длине с точностью до пары миллиметров. Разброс больше этого говорит либо о ручной доводке при сборке, либо о браке на этапе литья. Второй момент, менее очевидный: одинаковая длина плеч не гарантирует одинаковый угол наклона рожков вверх или вниз. Иногда один рожок сделан чуть более пологим, и визуально люстра кажется перекошенной, хотя по длине всё сходится.

Отдельно стоит проверять совпадение центра тяжести с точкой подвеса, то есть с местом крепления к потолочному креплению или монтажной планке. У люстры на три рожка это место обычно совпадает с геометрическим центром корпуса, но если производитель сместил тяжёлый трансформатор или блок питания LED-модулей в сторону, конструкция начнёт заваливаться на одну сторону ещё до того, как её начнут балансировать вручную.

Типичные ошибки китайских производителей на этом этапе связаны с литьём и сваркой. При литье рожков в разных формах или партиях металла возможен небольшой технологический разброс размеров, который на глаз не виден на складе, но проявляется после сборки полного изделия. При сварной конструкции рожки привариваются к корпусу вручную, и здесь человеческий фактор играет большую роль: угол в 120 градусов легко нарушить на пару градусов, если сборщик работает без жёсткого кондуктора-шаблона. Заказчику стоит уточнять у фабрики, используется ли кондуктор при сварке рожков или крепление выполняется на глаз, это напрямую влияет на итоговую симметрию партии.

Если речь о крупной закупке трёхрожковых люстр от китайских производителей, разумно попросить фото или видео нескольких случайных изделий из партии сверху и снизу, а не только эталонного образца. Так проще увидеть, насколько стабильно завод держит геометрию рожков от штуки к штуке, а не только на одном показательном экземпляре.

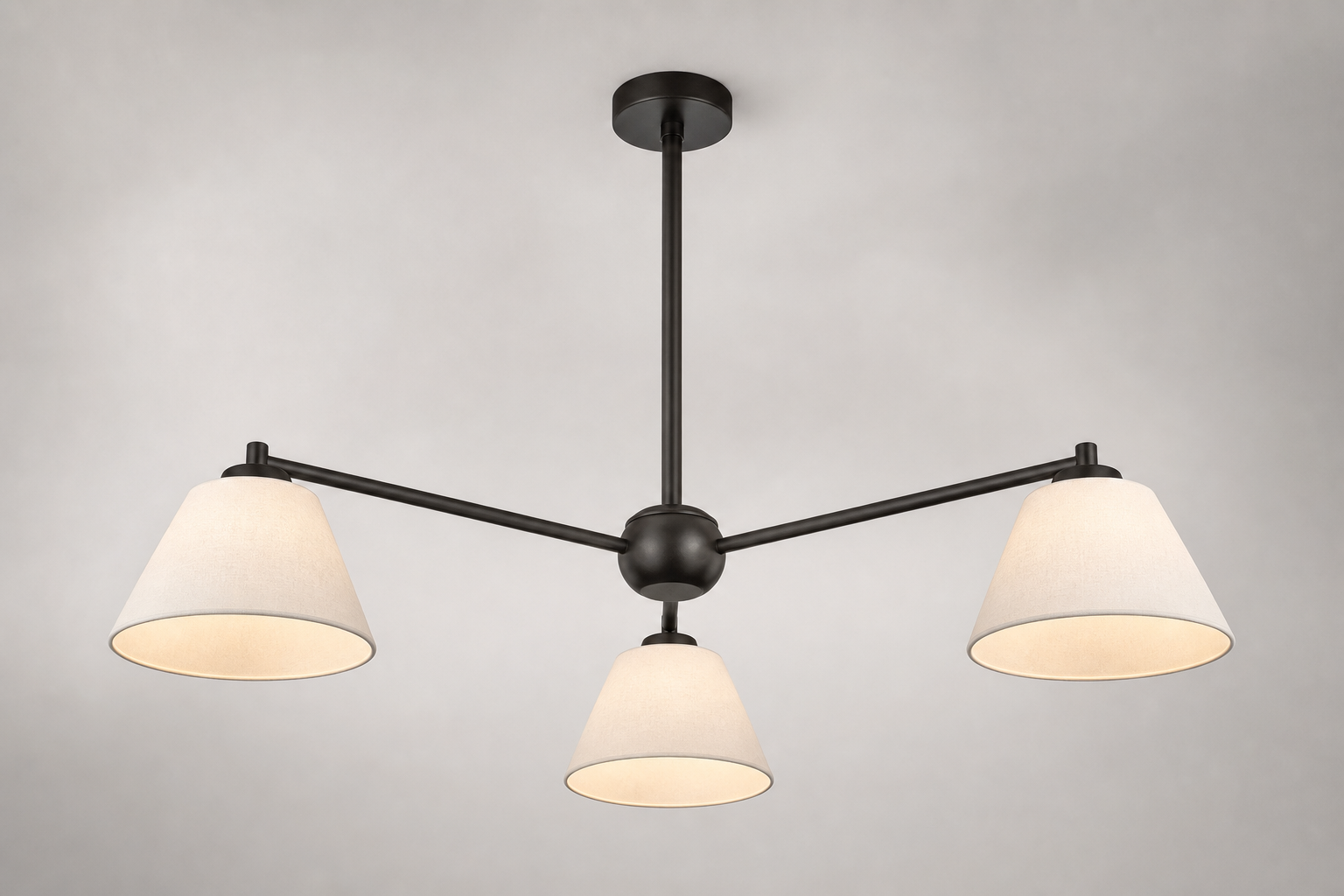

симметричное расположение трёх рожков люстры

Подпишитесь для еженедельной Май Хе Май рассылки из категории: Техническое обслуживание осветительных

Автоматически получать новости MAi HE MAI по электронной почте

Email

Подписаться

Нажимая на кнопку "Подписаться" вы соглашетесь на получение рассылки и с политикой конфиденциальности.

Балансировка люстры на 3 рожка: почему она важна при подвесе

Симметрия на чертеже и в готовой конструкции ещё не гарантирует, что трёхрожковая люстра будет висеть ровно. Отдельный параметр — балансировка, то есть совпадение центра тяжести изделия с точкой крепления к потолку. Если центр тяжести смещён хотя бы на пару сантиметров, люстра на 3 рожка после монтажа заваливается в сторону более тяжёлого плеча, и никакая регулировка длины подвеса это не исправит полностью.

На производстве баланс проверяют контрольным подвешиванием собранного образца ещё до упаковки партии. Люстру вешают на крюк или трос в том положении, в котором она будет установлена у покупателя, и смотрят, остаётся ли горизонталь корпуса ровной. Добросовестный производитель делает это выборочно на каждой партии, а не только на первом образце, потому что отклонения в литье или сборке рожков накапливаются от изделия к изделию.

Отдельная тема — распределение веса плафонов. У классической подвесной трёхрожковой люстры с тремя одинаковыми плафонами баланс достигается проще: симметрия конструкции и равный вес каждого элемента работают вместе. Сложнее с дизайнерскими моделями, где плафоны различаются по форме или размеру, а вес не совпадает.

У LED-люстр на три рожка добавляется ещё один фактор: сами светодиодные модули и блоки питания имеют собственный вес, и он не всегда распределён равномерно относительно центра корпуса. Если драйвер вынесен в один из рожков или закреплён асимметрично внутри основания, это смещает общий центр тяжести даже при идеальной геометрии рожков. Такие узлы стоит уточнять у производителя отдельно, особенно если речь о крупной закупке для коммерческого объекта, где перекос заметен сразу и портит впечатление от всей партии.

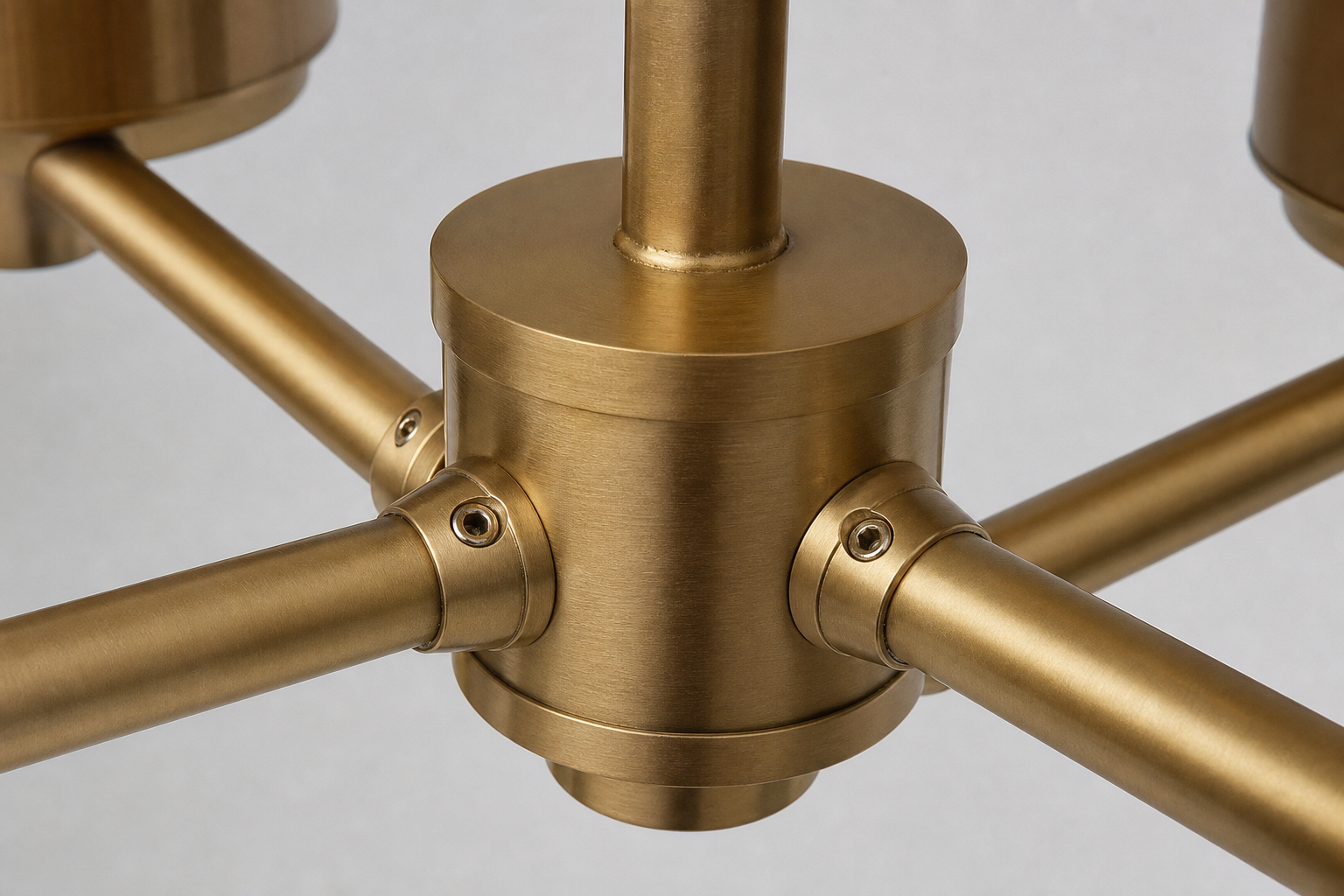

крепление рожка к корпусу трёхрожковой люстры

Надёжность крепления рожков и корпуса

Рожок трёхрожковой люстры соединяется с центральным корпусом тремя способами: резьбовое соединение, сварка или крепление на винтах через фланец. Каждый вариант ведёт себя по-разному при транспортировке и в процессе эксплуатации, и от этого выбора зависит, останется ли конструкция жёсткой через год работы на объекте.

Резьбовое крепление удобно тем, что рожок можно снять для ремонта или замены плафона. Но резьба ослабевает от вибрации при перевозке, особенно если люстру везут без дополнительной фиксации рожков внутри упаковки. Сварной шов держит жёстче и не разбалтывается со временем, однако при плохом качестве сварки на трёхрожковой подвесной люстре появляется микротрещина, которая визуально незаметна, а под нагрузкой плафона и проводки постепенно расширяется. Крепление на винтах через фланец промежуточный вариант: держит крепче резьбы, но требует контроля затяжки на производстве, иначе рожок люфтит уже после нескольких месяцев использования.

Для коммерческого объекта, где люстра на три рожка висит в проходном помещении или зоне с постоянной вибрацией от дверей и кондиционеров, сварное соединение обычно надёжнее. При заказе партии у производителя из Китая стоит уточнять тип сварки и просить фото узла крепления до отгрузки, а не полагаться на общее описание в спецификации.

Отдельно проверяется место стыка рожка и корпуса на предмет зазоров. Если рожок прилегает неплотно, со временем это скажется не только на прочности, но и на симметрии всей конструкции: один рожок начнёт немного провисать относительно двух других. Такой дефект сложно устранить постфактум, поэтому его нужно ловить на этапе приёмки, до того как трёхламповая люстра попадёт в партию на отправку.

При выборе поставщика имеет смысл запросить у производителя данные о нагрузке на одно крепление и сравнить с весом плафона плюс LED-модуля, если люстра светодиодная. Разница в несколько десятков граммов на трёх рожках складывается в заметную асимметрию нагрузки и ускоряет износ слабого крепления.

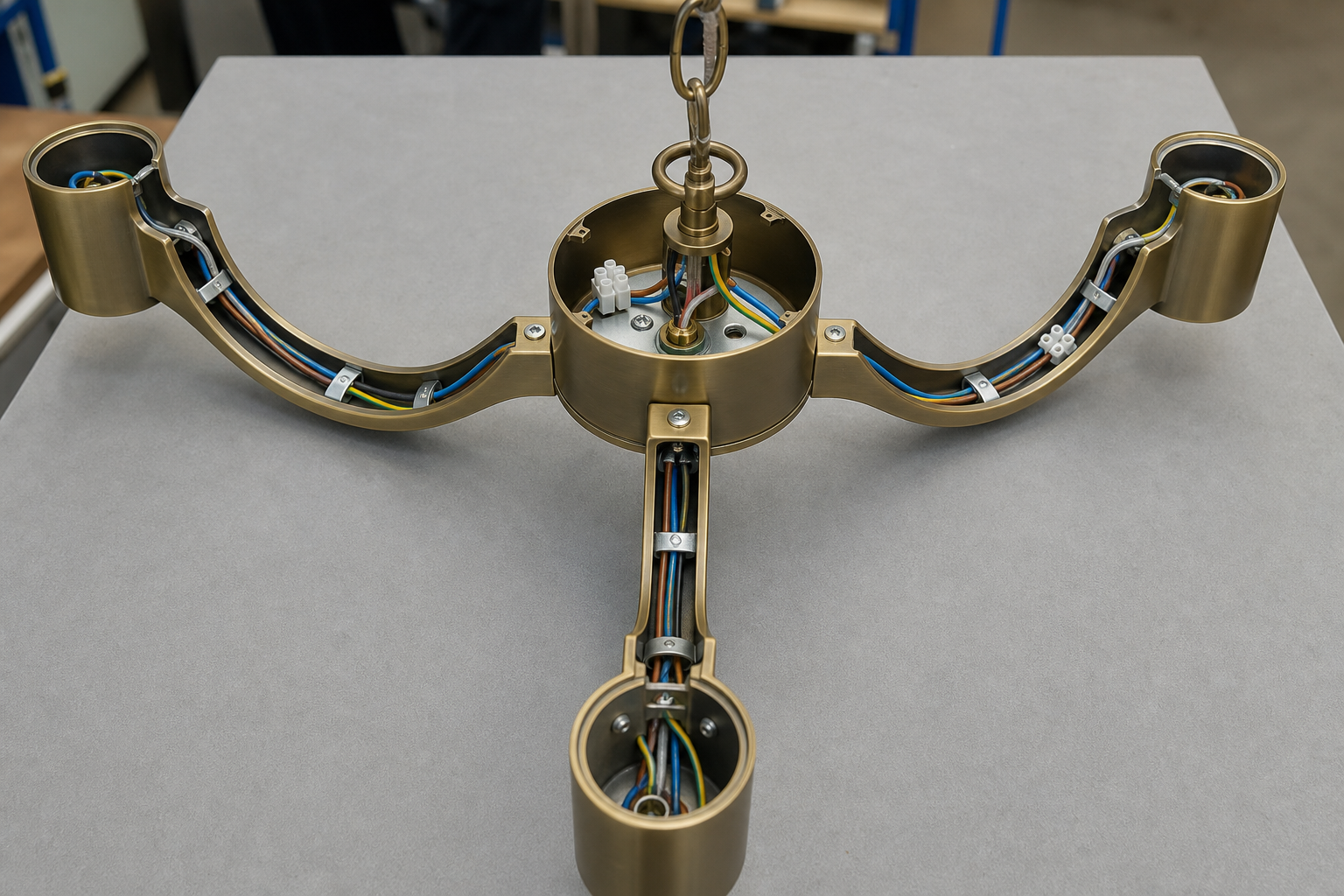

скрытая проводка внутри рожков люстры

Прокладка проводов внутри рожков и корпуса

У трёхрожковой люстры три независимых линии питания сходятся в одном корпусе, и от того, как проложена проводка, зависит не только удобство монтажа, но и безопасность эксплуатации. Провод у качественной подвесной трёхрожковой люстры идёт скрыто внутри металлической трубки рожка, а не крепится снаружи скотчем или хомутами, как иногда делают на дешёвых партиях.

Главная зона риска — места сгиба металла. Именно там, где рожок изгибается по чертежу под нужным углом, оболочка провода чаще всего перетирается о кромку металла при вибрации во время перевозки или при последующей эксплуатации. Хороший производитель в этих точках ставит дополнительную изоляционную гильзу или демпфирующую прокладку, а не просто протягивает провод впритык к металлу. При приёмке партии стоит попросить фото или видео разобранного рожка именно в месте сгиба, чтобы увидеть, есть ли защемление.

Второй момент — маркировка. Трёхламповая люстра предполагает три отдельные фазы, и если производитель не промаркировал провода при сборке, установщик на объекте фактически собирает схему заново вслепую. Это увеличивает время монтажа и повышает риск ошибки при подключении, особенно если люстра поддерживает раздельное включение групп ламп или LED-модулей.

Перед отправкой партии из Китая имеет смысл запросить у завода прозвон каждой линии мультиметром с фото результата или короткое видео теста на стенде. Это недорогая процедура для производителя, но она снимает большую часть вопросов по электробезопасности ещё до того, как товар уедет на склад покупателя. Если завод отказывается показывать такой тест или ссылается на то, что «и так всё работает», это повод насторожиться и запросить образец до оплаты основной партии.

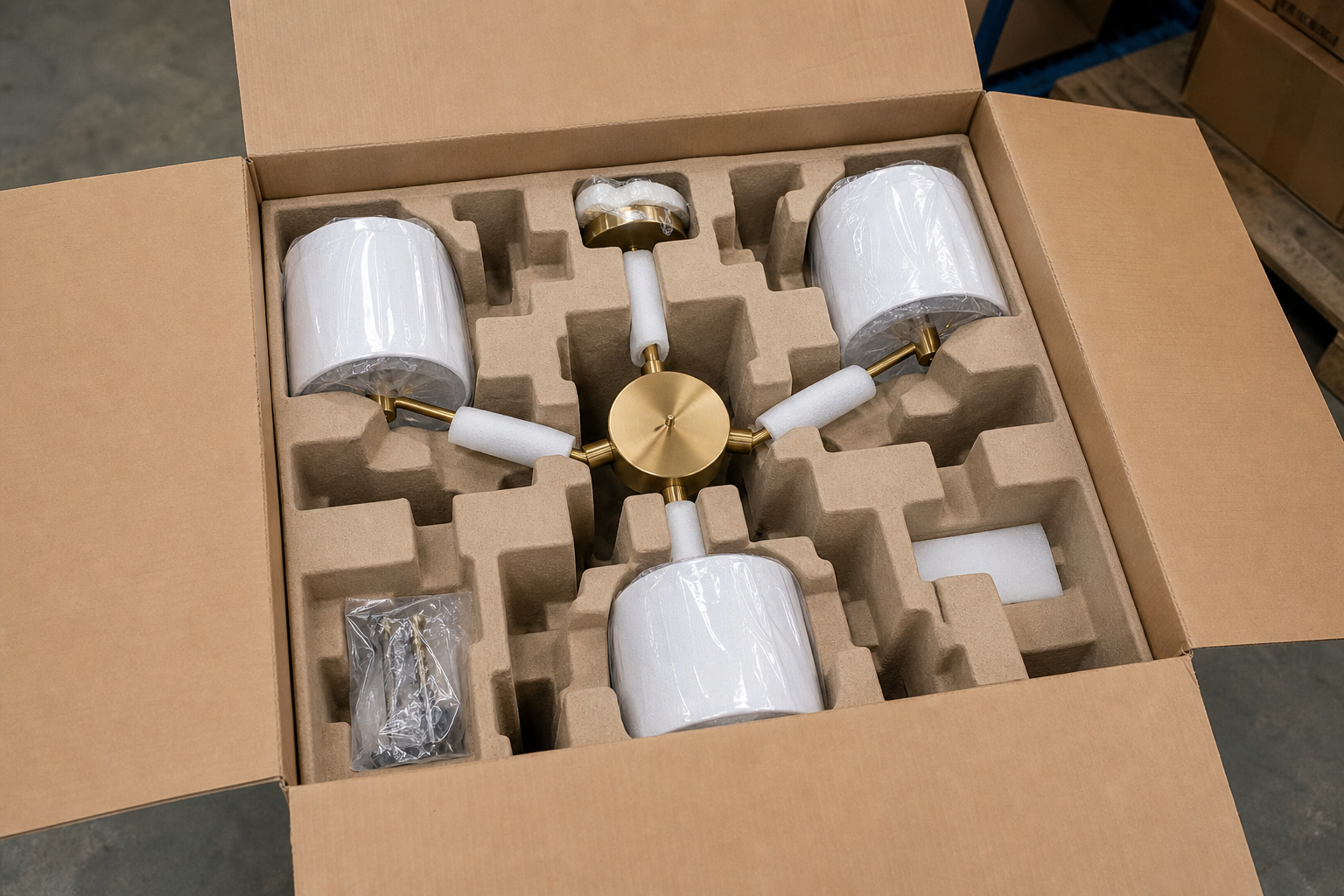

упаковка трёхрожковой люстры для перевозки

Защита выступающих элементов и подготовка к упаковке

Плафоны, декоративные наконечники рожков и LED-модули страдают при перевозке чаще всего. Эти элементы выступают за общий силуэт люстры, поэтому именно на них приходится удар при тряске, перегрузке коробов или неаккуратной погрузке. Трещина на плафоне или скол на наконечнике редко видны на общем фото готовой партии, но обнаруживаются при распаковке уже на складе покупателя.

Нормальный производитель из Китая упаковывает трёхрожковую люстру не целиком в один короб с общим наполнителем, а разбирает конструкцию на защищённые узлы. Плафоны и наконечники рожков фиксируются в индивидуальных ячейках из плотного картона или пенопласта, где каждый элемент лежит отдельно и не касается соседних деталей. Поролоновые вставки используются там, где нужна дополнительная амортизация: вокруг стеклянных плафонов, у мест соединения рожков с корпусом, вокруг LED-модулей, если они демонтируются перед отправкой.

Для трёхрожковых подвесных люстр с массивным центральным корпусом чаще применяют каркасные короба с жёсткими перегородками внутри. Такой короб держит форму под весом нескольких упаковок в штабеле и не даёт содержимому смещаться при транспортировке на дальние расстояния. Это особенно важно для LED-люстр на три рожка, где модули чувствительны не только к ударам, но и к деформации корпуса при сдавливании.

Перед отгрузкой партии стоит запросить у производителя фото или видео упаковки каждого образца, а не общий снимок паллеты. На видео должно быть видно: как зафиксирован каждый рожок, есть ли зазор между плафоном и стенкой ячейки, закреплены ли декоративные наконечники отдельно от остальных деталей. Если поставщик присылает только фото закрытой коробки без вскрытия, это повод попросить распаковку хотя бы одного образца на камеру.

Отдельно стоит смотреть на маркировку короба: указан ли верх и низ, есть ли отметка о хрупком содержимом. Для трёхламповой люстры с несколькими выступающими рожками неправильная ориентация короба при погрузке увеличивает риск повреждения даже при хорошей внутренней упаковке. Проверка этих деталей до отправки партии из Китая обходится дешевле, чем разбор претензий после получения товара с расколотыми плафонами.

Сравнение вариантов трёхрожковых люстр перед заказом партии

Когда чертёж согласован, симметрия проверена, крепление и проводка одобрены, а упаковку производитель показал на видео, остаётся последний вопрос: какую именно конструкцию трёхрожковой люстры проще контролировать на всех этих этапах. На практике классическая люстра с тремя плафонами и дизайнерская LED-модель на три рожка ведут себя по-разному при заказе партии у китайского производителя.

Классическая трёхламповая люстра с тремя плафонами технологически проще: рожки одинаковой формы, патроны стандартные, вес плафонов почти всегда одинаковый. Балансировка такой конструкции предсказуема, а проверка симметрии сводится к замеру углов и длины плеч без дополнительных переменных. Риск перекоса ниже, потому что нет асимметричных декоративных элементов, которые смещают центр тяжести.

Дизайнерские LED-люстры на три рожка сложнее по конструкции: рожки часто имеют разную длину или изгиб по замыслу дизайна, LED-модули отличаются по весу от рожка к рожку, а корпус может быть асимметричным намеренно. Здесь балансировка требует отдельного контрольного подвешивания на производстве, а не просто расчёта по чертежу. Проводка тоже сложнее: LED-драйверы занимают место внутри корпуса, и прокладка проводов должна учитывать нагрев и отсутствие защемлений сильнее, чем у обычной лампочной проводки.

Для крупной закупки в интернет-магазин освещения классический вариант с тремя плафонами удобнее: меньше отклонений от партии к партии, проще проверять фото и видео перед отгрузкой, ниже процент брака по симметрии. Дизайнерские LED-люстры на три рожка подходят для точечных заказов или премиального сегмента, где важен внешний вид, а не масштаб поставки. Если производитель из Китая предлагает оба варианта, разумно запросить у него отдельные ТУ по балансировке и упаковке для LED-модели: требования там жёстче, чем для стандартной трёхрожковой люстры на три лампы.
