Чем трёхрожковая люстра отличается от люстр на 2 и 4 рожка
Люстра на 2 или 4 рожка строится по чётной симметрии: каждому плечу есть зеркальная пара, и нагрузка автоматически расходится поровну по обе стороны от центра. С трёхрожковой конструкцией так не получится. Три точки крепления можно расставить только под углом 120 градусов друг к другу, и здесь любая ошибка в расчёте сразу становится заметной, потому что скомпенсировать её симметричным плечом просто нечем.
Из-за этого трёхламповая люстра требует более точного чертежа на этапе проектирования. Производителю нужно заранее задать угол разведения рожков, длину каждого плеча и положение центра тяжести относительно точки подвеса. Если чертёж согласован формально, без проверки размеров, готовое изделие может визуально выглядеть ровно на фото, но при монтаже уходить в перекос: один рожок окажется чуть ниже или дальше от оси, чем два других.
По устойчивости конструкции трёхрожковые подвесные люстры уступают четырёхрожковым аналогам, но выигрывают у двухрожковых за счёт более широкого основания и распределения веса на три точки крепления вместо двух. При этом балансировка у трёх рожков сложнее: смещение центра тяжести даже на несколько миллиметров ощутимо влияет на положение люстры после подвеса, тогда как в чётных моделях эффект частично гасится симметрией.
Дизайнерские люстры с тремя рожками часто выбирают именно из-за визуальной лёгкости конструкции, но эта же лёгкость означает более тонкие рожки и меньший запас прочности крепления. При заказе у китайского производителя стоит требовать не фотографии образца, а именно рабочий чертёж с указанием всех углов и точек крепления проводки, иначе отклонения по симметрии всплывут только после получения партии.
Что должно быть указано в чертеже перед производством
Перед тем как производитель из Китая запускает партию в работу, у него на руках должен быть согласованный чертёж, а не просто фото образца из каталога. Трёхрожковая люстра собирается из нескольких деталей, и без точных цифр каждая фабрика трактует форму по-своему, даже если ориентируется на один и тот же референс.

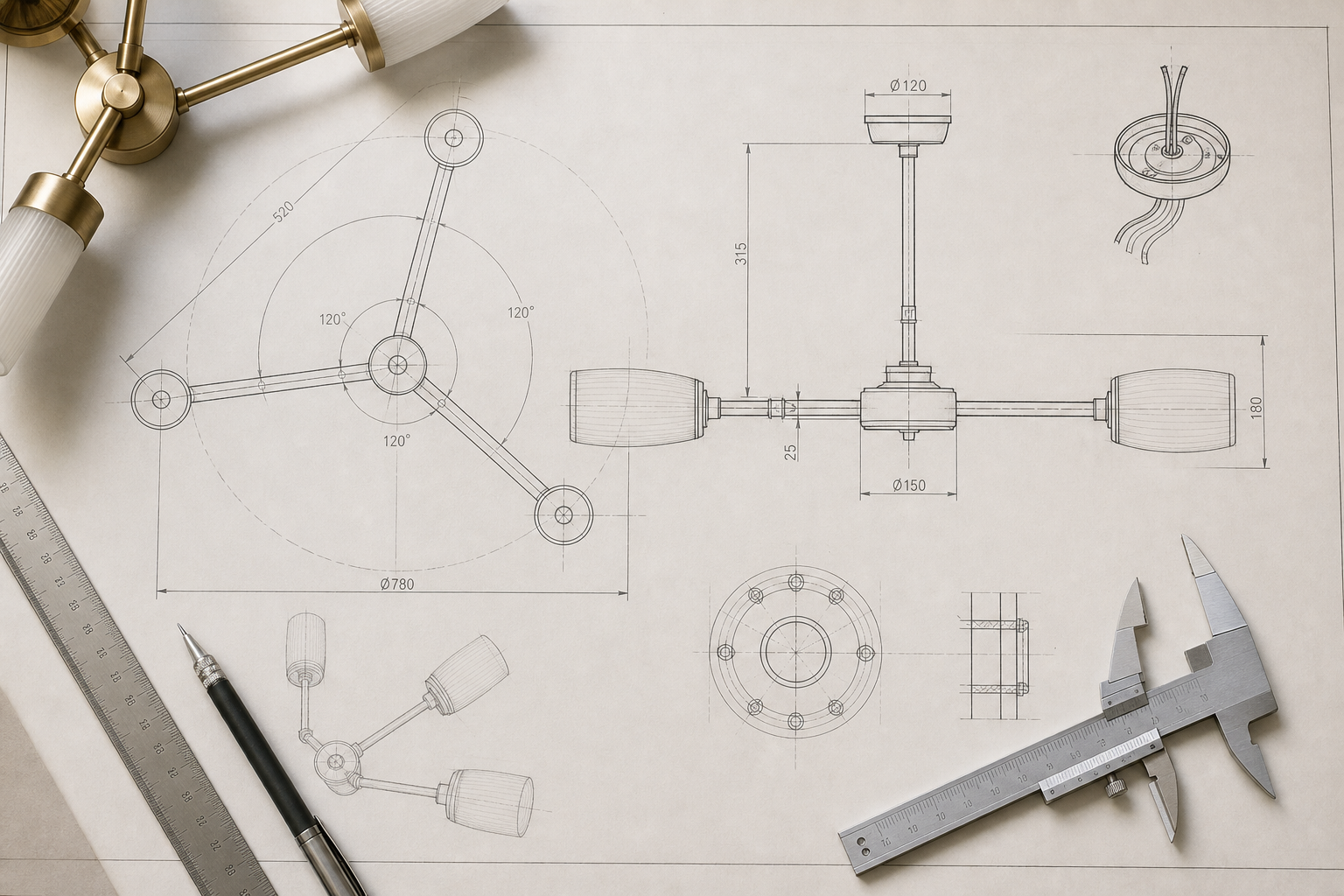

В чертеже трёхрожковой подвесной люстры обязательно фиксируют:
- углы разведения рожков относительно центральной оси, с допуском в градусах;
- длину каждого плеча отдельно, а не среднее значение по всей конструкции;
- диаметр и толщину основания, к которому крепятся рожки;
- точки крепления проводки внутри каркаса и места вывода проводов наружу;
- материал каркаса и толщину металла, из которого сделаны рожки.
Для трёхламповой люстры эти параметры взаимосвязаны. Изменение угла на пару градусов на одном плече смещает всю симметрию и потом влияет на балансировку готового изделия при подвесе.
Без утверждённого чертежа производитель ориентируется на глаз или на устный пересказ технолога, который передаёт заказ на цех. На фото готового образца такие отклонения почти не видны: ракурс, свет, стилизованная подача скрывают перекос в 3-5 градусов. Проблема проявляется уже после сборки на месте или после перевозки, когда рожки слегка расходятся под собственным весом или крепление не держит нагрузку в заявленной точке.
Отдельно стоит закладывать в чертёж параметры под LED-люстры на три рожка: там важна не только геометрия, но и сечение проводов, которые должны пройти внутри тонкого рожка без перегиба.
Утверждённый и подписанный обеими сторонами чертёж, это единственный документ, на который можно ссылаться при претензии к производителю, если готовая партия отличается от согласованного образца.
Автоматически получать новости MAi HE MAI по электронной почте
Симметрия конструкции: как проверить на этапе эскиза и на готовом изделии
Проверка симметрии начинается ещё на эскизе, до того как чертёж уйдёт в цех. Центральная ось трёхрожковой люстры делит конструкцию на равные секторы по 120 градусов, и любое отклонение от этого угла видно уже на бумаге, если приложить транспортир к схеме разведения рожков. Если производитель присылает эскиз без указания углов, стоит попросить проставить их прямо на чертеже, а не доверять визуальному впечатлению.
На готовом изделии симметрию проверяют замером, а не на глаз. Люстру кладут на ровную поверхность рожками вверх и линейкой измеряют расстояние от центра основания до края каждого плафона: у корректно собранной трёхламповой люстры все три значения совпадают с разбросом не больше пары миллиметров. Отдельно стоит замерить расстояние между соседними рожками попарно, оно тоже должно быть одинаковым для всех трёх пар.
Углы относительно центральной оси проверяют так же, транспортиром или угольником, приложенным к основанию. Здесь встречается характерная ошибка китайских производителей: один рожок разведён на 118 градусов, а соседний на 122, и суммарно углы сходятся к 360, но конструкция визуально перекошена. По одному замеру эту ошибку не поймать, нужно проверить все три угла, а не только пару соседних.
Визуальный контроль по фото дополняет замеры, но не заменяет их. Полезно запросить у фабрики фото люстры с четырёх ракурсов: строго сверху, строго снизу и с двух противоположных боковых точек. На виде сверху хорошо заметно, если один рожок короче остальных или смещён ближе к центру. На боковых ракурсах видна разница в наклоне плафонов, которая на фото анфас обычно скрадывается.
Типичные отклонения при недобросовестной сборке повторяются от партии к партии: разная длина плеч при одинаковых углах, смещённый центр крепления проводки, из-за которого один рожок визуально «тянет» люстру в сторону, и неровная пайка или клёпка в местах стыка рожка с основанием. Любое из этих отклонений заметно только при прямом замере, поэтому чертёж и контрольные фото с ракурсами стоит запрашивать у производителя из Китая ещё до отгрузки партии, а не после получения образца на складе.
Балансировка и надежность крепления рожков

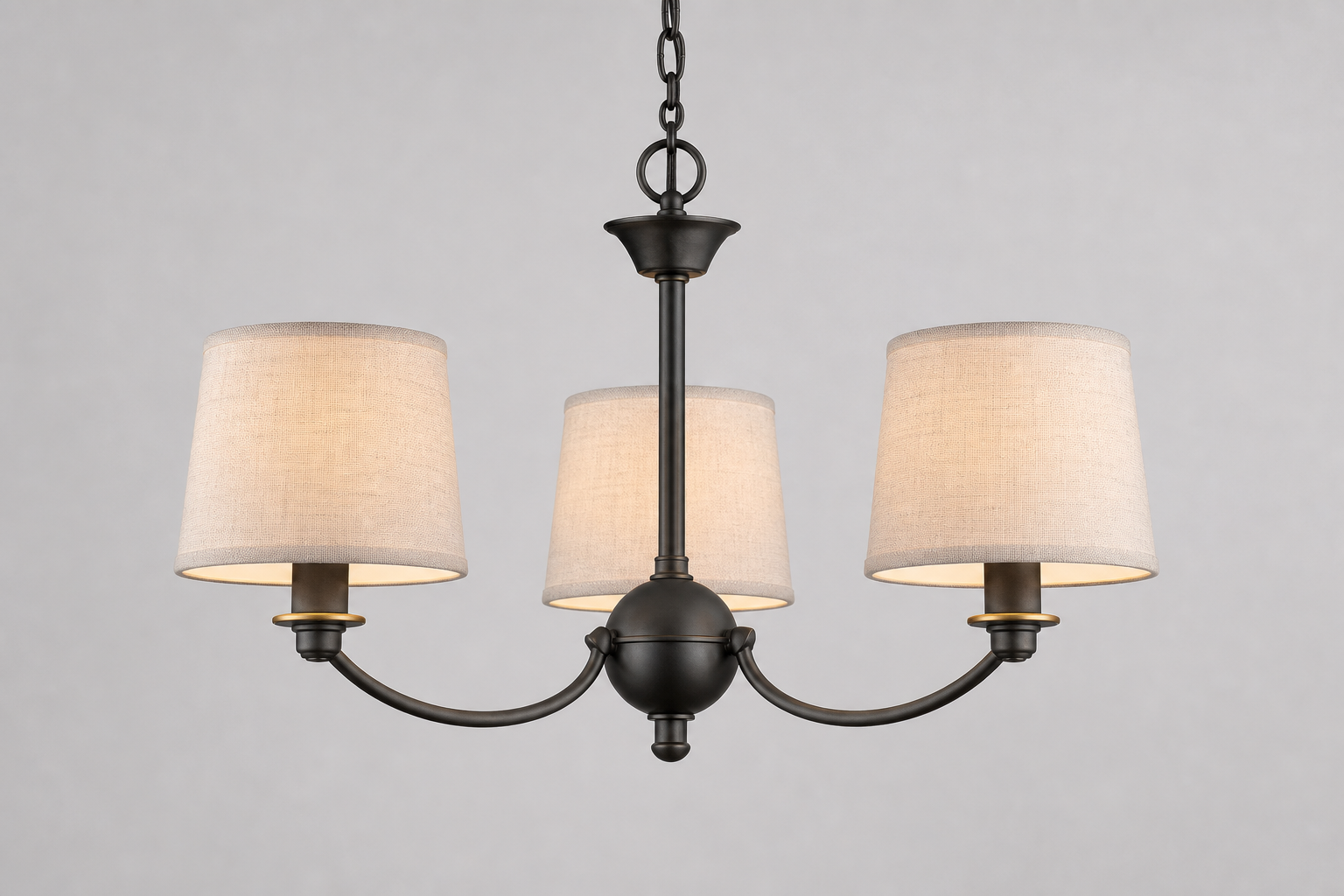

После сборки трёхрожковая люстра должна висеть строго горизонтально, без завала в сторону одного из плафонов. На практике это получается не всегда, и причина обычно в смещённом центре тяжести. Если один рожок хоть немного тяжелее двух других из-за разной толщины металла, лишней краски или несимметрично установленного плафона, после подвеса конструкция уходит в сторону этого рожка. На фото в каталоге такой перекос почти не виден, потому что люстру фотографируют с выгодного ракурса или уже подкорректировав положение вручную.
Балансировка проверяется просто: изделие подвешивают на монтажный крюк и смотрят, остаётся ли центральная ось строго вертикальной. Небольшое покачивание допустимо, устойчивый перекос уже нет. Для трёхламповой люстры это особенно критично, потому что нечётное число рожков не даёт естественной симметрии, как у моделей на 2 или 4 рожка, и любая погрешность сразу заметна визуально.
Отдельный риск связан с перевозкой. Даже если на производстве балансировка была в норме, крепления рожков к основанию могут ослабнуть за время долгой транспортировки из Китая: тряска, перепады температуры, вибрация в контейнере. Особенно это касается резьбовых соединений, если производитель не зафиксировал их дополнительно контргайкой или фиксатором резьбы.
Есть три основных типа крепления рожка к основанию:
- Сварка. Даёт жёсткую неразборную конструкцию, устойчивую к разбалтыванию при перевозке, но требует аккуратной обработки шва, иначе на нём появляются заметные неровности.
- Резьбовое соединение. Удобно для сборки и ремонта, но без фиксации резьба со временем ослабевает, особенно если рожок несёт вес плафона и провода одновременно.
- Клёпка. Часто применяется на бюджетных моделях, держит нагрузку хуже сварки и хуже переносит перевозку, при сильных ударах заклёпка может дать люфт.
Для люстры с тремя плафонами надёжнее всего сочетание сварного основания с резьбовым креплением плафона, где резьба дополнительно закреплена. При заказе у производителя стоит уточнять именно тип крепления рожков в чертеже, а не полагаться на общее описание "надёжная сборка".
Прокладка проводов и электробезопасность в трёхрожковой конструкции
В трёхрожковой люстре провода идут от центрального основания к каждому патрону через полость рожка. Если рожок тонкий или изогнутый, риск повредить изоляцию на сгибе выше, чем в прямых конструкциях на 2 или 4 рожка. Поэтому у трёхламповой люстры важно смотреть не только на симметрию и балансировку рожков, но и на то, как внутри них проложен провод.

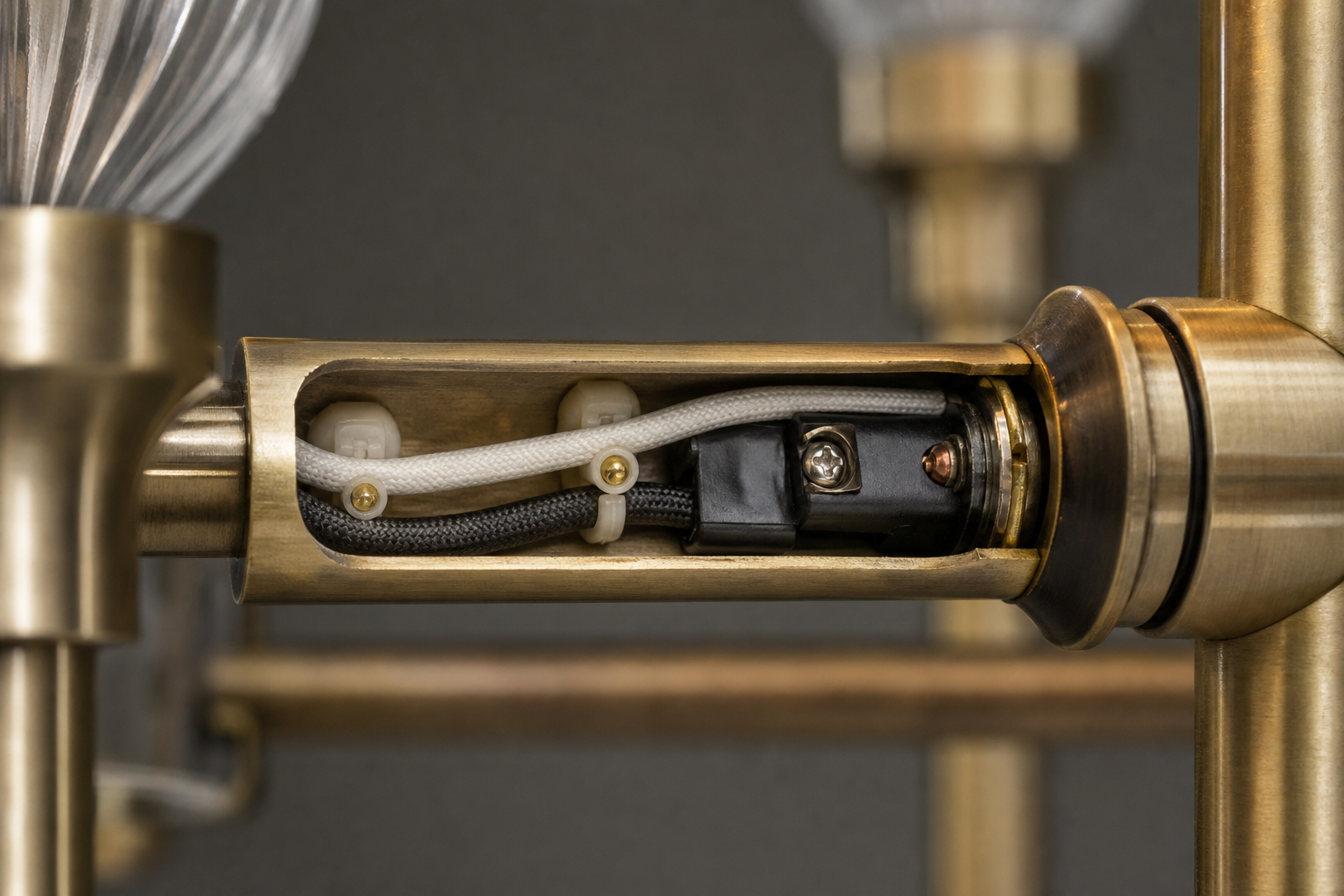

Скрытая проводка должна проходить внутри трубки рожка от начала до патрона, без выхода на поверхность и без петель снаружи. Если провод виден снаружи металла или зафиксирован скотчем, это отклонение от нормального производственного цикла, а не особенность дизайна.
В местах изгиба рожка изоляция часто истончается при протяжке кабеля через фитинг. На образце стоит прощупать провод в зоне сгиба пальцами: не должно быть уплотнений, заломов, участков с более тонкой оболочкой. Если производитель использует термостойкую изоляцию, это обычно указано в спецификации к чертежу, и стоит сверить материал с тем, что заявлено.
Для LED-люстры на три рожка отдельный момент — маркировка проводов. Каждый рожок подключается к общей плате или драйверу, и если провода не промаркированы по фазе и нулю, при сборке на объекте легко перепутать полярность. У надёжного производителя из Китая на заводе провода уже разведены по цвету или с бирками, и это видно при распаковке образца ещё до монтажа.
При получении образца полезно включить люстру не только целиком, но и проверить каждый рожок отдельно, отключая остальные. Так проще заметить, если один из трёх плафонов мигает или греется сильнее других из-за плохого контакта. После этой проверки логично переходить к осмотру упаковки: если провода внутри рожков зафиксированы слабо, при перевозке партии они могут сместиться и потереться о металл, даже если на выходе с фабрики электрика была в порядке.
Защита выступающих элементов при упаковке и перевозке
Трёхрожковая люстра почти всегда доезжает с повреждениями именно там, где конструкция выступает за габариты короба. Три рожка, разведённых под углом, физически занимают больше пространства, чем компактный плафон на два рычага, и при плохой упаковке каждый из них работает как рычаг, передающий удар на точку крепления к основанию.
Самые уязвимые места у дизайнерских люстр с тремя рожками это стеклянные и керамические плафоны, декоративные накладки на местах пайки или сварки и сами металлические рожки, если они тонкие и не усилены дополнительным ребром жёсткости. Тонкий металл гнётся не от удара, а от постоянной вибрации в фуре на протяжении нескольких тысяч километров пути. Плафон, закреплённый без индивидуальной фиксации, за время перевозки из Китая успевает разбить соседние детали изнутри короба, даже если сам короб внешне остался целым.

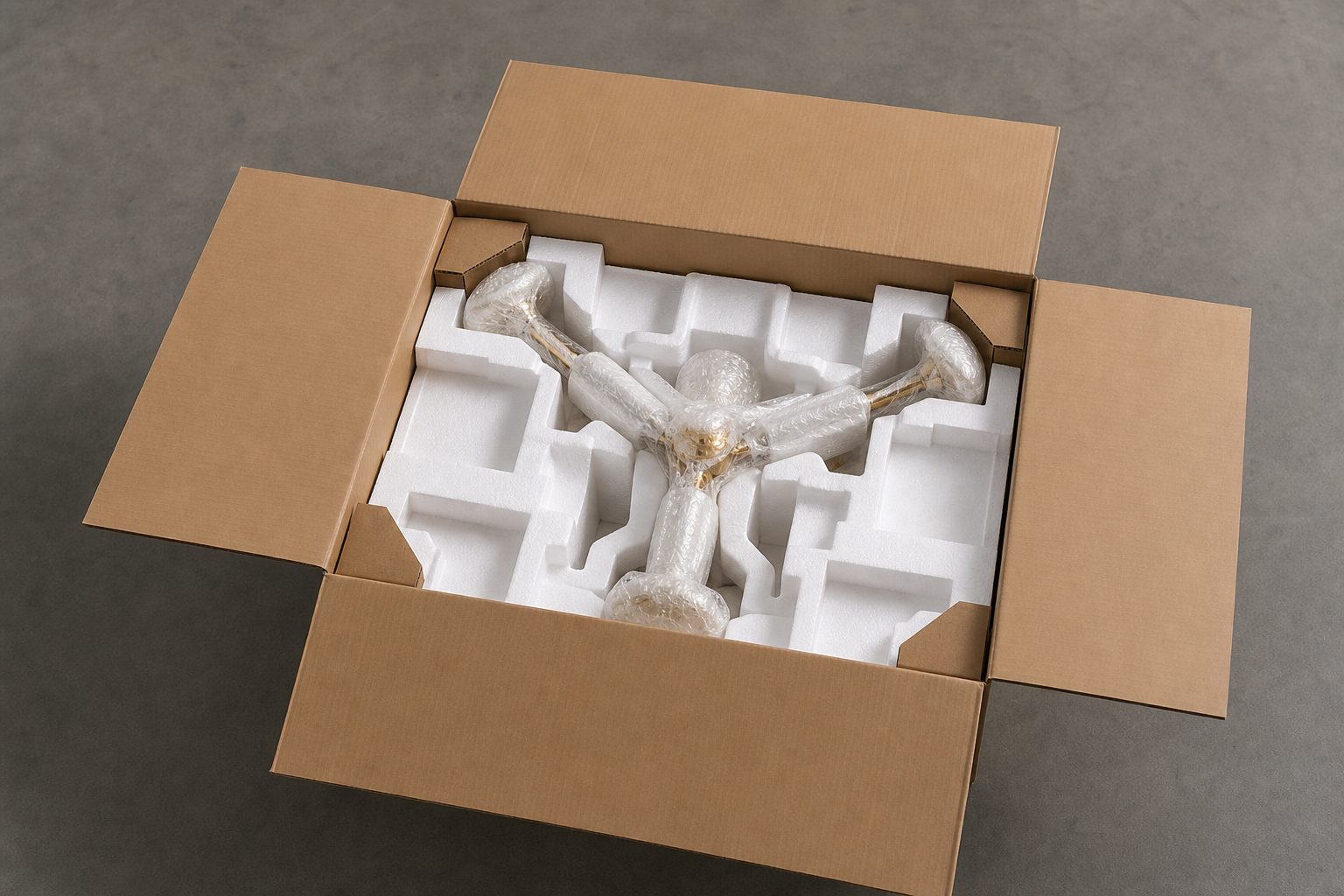

Правильная упаковка подвесной трёхрожковой люстры строится на нескольких проверяемых признаках. Каждый рожок фиксируется отдельно, а не общей обмоткой на всю конструкцию, иначе при малейшем смещении один рычаг тянет за собой остальные и меняет балансировку всей люстры ещё до монтажа. Углы транспортировочного короба усилены отдельными вставками из плотного пенокартона или пенопласта, потому что именно углы принимают основной удар при погрузке и штабелировании. И главное: внутри упаковки не должно быть свободного хода деталей, при лёгком встряхивании короба ничего не должно стучать и перекатываться.
При приёмке партии от производителя стоит вскрыть хотя бы одну коробку из каждой паллеты и проверить, как зафиксирована проводка внутри рожков, не перетёрлась ли изоляция в местах изгиба от трения об упаковочный материал. Если производитель экономит на упаковке, обычно это заметно уже по коробу: тонкий картон, отсутствие перегородок между плафонами, крепление скотчем вместо жёсткой фиксации. Такие детали проще выявить до отгрузки основной партии, чем разбираться с претензиями после доставки.
Чек-лист контроля перед отправкой партии от производителя
Когда чертёж утверждён, образец проверен и остаётся только запустить партию, легко расслабиться и понадеяться на добросовестность фабрики. На практике именно на этапе тиражирования всплывают отклонения: одна серия рожков сварена аккуратно, другая, из соседней смены, уже с перекосом на пару градусов. Поэтому перед отгрузкой партии стоит пройтись по контрольным точкам заново, не полагаясь только на первый образец.
Ниже практический чек-лист, который можно приложить к переписке с производителем как техническое приложение к заказу.
- Сверка с чертежом. Каждая единица из партии (или выборка по ГОСТ-подобной схеме, например 5-10% от объёма) сверяется с утверждённым чертежом: углы разведения рожков, длина плеч, диаметр основания, материал каркаса.
- Симметрия конструкции. Расстояние между рожками и углы относительно центральной оси проверяются линейкой или угломером на нескольких изделиях из разных партий сборки, а не только на первом попавшемся экземпляре.
- Балансировка. Люстра подвешивается на крюк или прочный трос и проверяется на устойчивое горизонтальное положение без подкручивания и подпорок. Смещённый центр тяжести у трёхрожковой конструкции проявляется сразу.
- Крепление рожков. Визуально и на ощупь проверяется тип соединения: сварной шов без трещин, резьбовое соединение без люфта, клёпка без деформации металла в точке фиксации.
- Тест проводки. Каждая лампа трёхламповой люстры включается отдельно, проверяется отсутствие искрения, нагрева в местах изгиба проводов и корректная маркировка для LED-моделей.
- Осмотр упаковки. Каждый рожок зафиксирован индивидуально, плафоны и декоративные накладки проложены мягким материалом, углы короба усилены, свободный ход деталей внутри исключён.
Такой список удобно направлять производителю в Китае до отгрузки как условие приёмки: если хотя бы один пункт не выполнен, партия возвращается на доработку до отправки, а не после прихода на склад. Это дешевле и быстрее, чем оформлять возврат или переделку уже растаможенного товара.
Отдельно стоит договориться о фотоотчёте перед отгрузкой: снимки рожков крупным планом, вид сверху для оценки симметрии, фото упаковки с открытой крышкой короба. По таким кадрам можно отсеять партию с явным браком, не дожидаясь физической доставки. Для интернет-магазина, который работает с трёхрожковыми подвесными люстрами на постоянной основе, такой чек-лист со временем превращается в стандартный шаблон приёмки, который сокращает долю возвратов и претензий от покупателей.
