Как читать чертёж трёхрожковой люстры перед заказом

Чертёж от фабрики — это первый документ, по которому можно понять, получите ли вы именно ту трёхрожковую люстру, которую видели на фото образца. Проблема в том, что многие производители присылают эскиз без масштаба, и по нему невозможно понять, идёт ли речь о компактной модели для кухни или о крупной подвесной трёхрожковой люстре для гостиной с высокими потолками.

В нормальном чертеже трёхламповой конструкции обязательно указаны: длина каждого рожка, угол его наклона относительно центральной оси, диаметр основания (розетки крепления к потолку), расстояние между тремя лампами по горизонтали и высота всей конструкции в собранном виде. Отдельно должны быть отмечены точки крепления рожков к основанию и общий вес люстры — это нужно и для расчёта нагрузки на потолочный крюк, и для правильного оформления таможенных документов при перевозке партии из Китая.

Типичная ошибка китайских фабрик — расхождение размеров плафонов на чертеже и на фото образца. На бумаге диаметр плафона может быть 12 см, а по факту приходит 15 см, потому что чертёж рисовали под старую версию модели и не обновили. Ещё встречается ситуация, когда чертёж есть только в одной проекции (вид спереди), а сбоку симметрия рожков и их реальный угол наклона не видны вообще.

Перед оплатой партии стоит задать производителю прямые вопросы: есть ли чертёж в масштабе с указанием единиц измерения, совпадают ли размеры плафонов на чертеже с образцом, который фотографировали для каталога, где именно расположены точки крепления рожков и какой вес указан для готовой люстры на три рожка. Если фабрика не может дать внятные ответы или присылает разные цифры в переписке и в спецификации — это сигнал проверить документацию у другого поставщика.

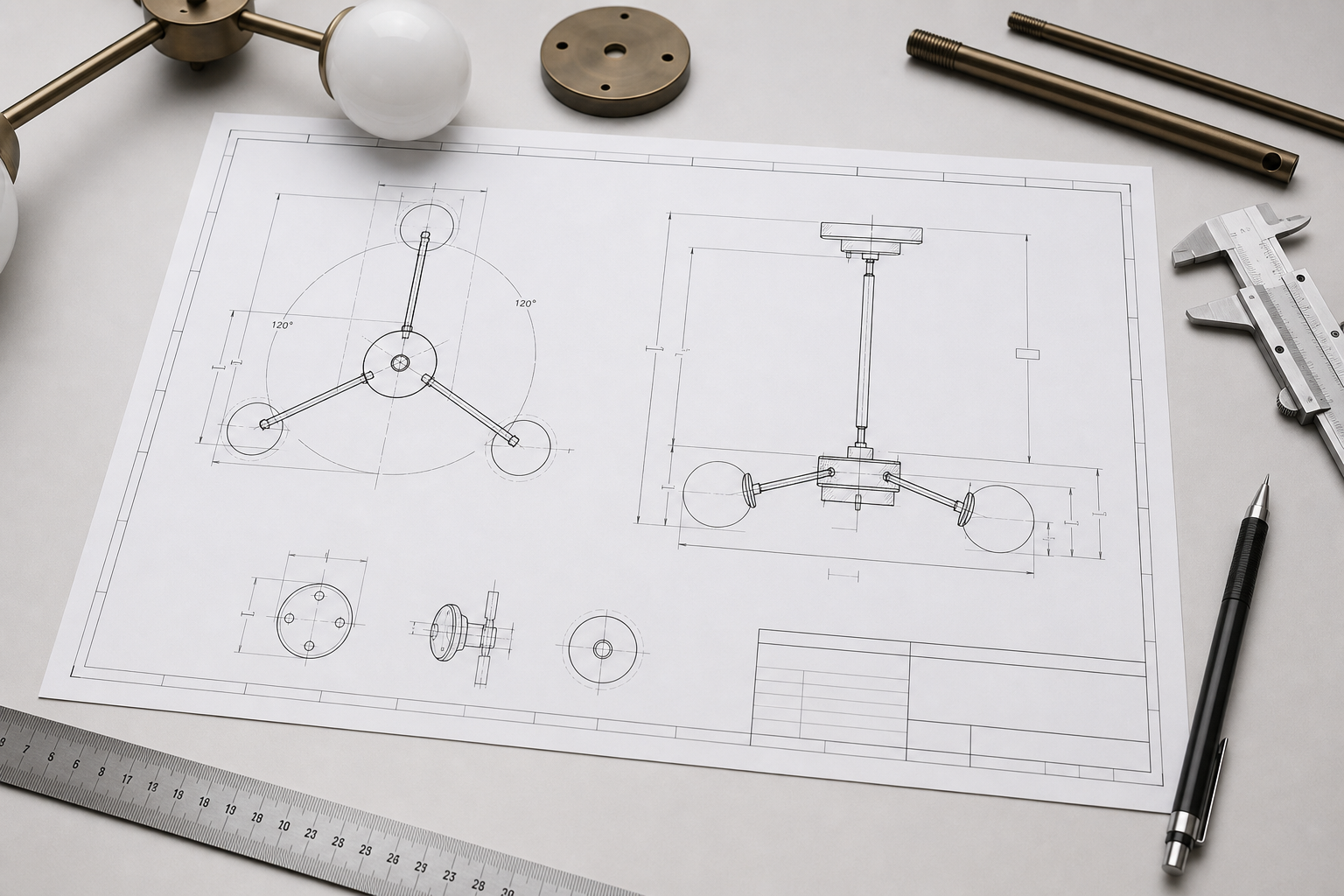

чертёж трёхрожковой подвесной люстры с размерами

Симметрия и балансировка конструкции на три рожка

У трёхрожковой люстры нет четвёртой точки опоры, которая могла бы визуально или физически компенсировать перекос. Если один рожок хоть немного длиннее или заведён под другим углом, это видно сразу, даже без замеров, просто на глаз. С люстрами на 4 и 6 рожков асимметрия часто маскируется общим количеством плафонов, а на трёх лампах каждая деталь на виду.

Балансировка важна не только эстетически. Крепление рожков к основанию рассчитано на равномерное распределение веса. Если один рожок тяжелее из-за более крупного плафона или смещён от центра, нагрузка на его точку крепления растёт, а на остальные две падает. При долгой эксплуатации это может привести к постепенному расшатыванию узла и перекосу всей конструкции на потолке.

Проверка по чертежу сводится к трём пунктам:

• углы наклона всех трёх рожков совпадают, отклонение указано в градусах, а не описано словами «симметрично»;
• расстояние от центра основания до конца каждого рожка одинаковое;
• высота плафонов от потолка совпадает с точностью до сантиметра, а не «примерно на одном уровне».

На фото готового образца от производителя из Китая стоит смотреть на люстру строго спереди и сбоку. Спереди видно, совпадают ли высоты плафонов, сбоку заметен угол наклона рожков относительно центральной стойки. Если фабрика присылает только один ракурс сверху, это повод запросить дополнительные снимки перед оплатой партии.

Отдельного внимания требуют модели, где симметрия изначально не заложена в дизайн: трёхрожковые люстры с плафонами разного диаметра или дизайнерские асимметричные конструкции, где рожки расходятся под разными углами намеренно. Здесь речь идёт не о равенстве размеров, а о балансировке центра тяжести. Производитель должен показать, как распределён вес относительно точки подвеса, и подтвердить, что конструкция не перевешивает в одну сторону при монтаже. Для такой трёхламповой люстры отдельно проверяют, выдерживает ли основной крюк смещённую нагрузку без риска перекоса всей подвесной системы.

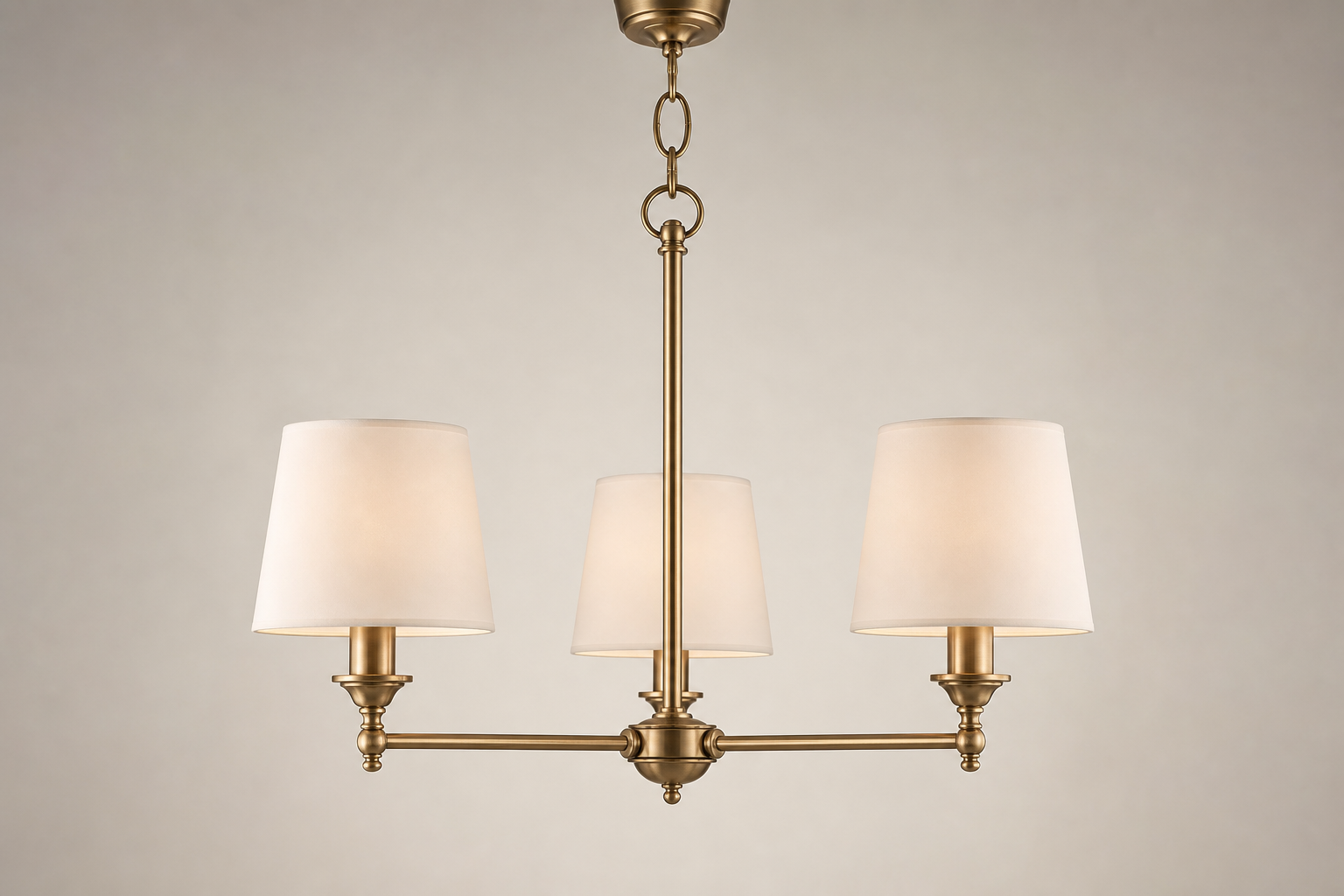

симметричное расположение трёх рожков люстры

Подпишитесь для еженедельной Май Хе Май рассылки из категории: Техническое обслуживание осветительных

Автоматически получать новости MAi HE MAI по электронной почте

Email

Подписаться

Нажимая на кнопку "Подписаться" вы соглашетесь на получение рассылки и с политикой конфиденциальности.

Крепление рожков: типы соединений и их надёжность

Способ крепления рожка к основанию трёхрожковой люстры видно не всегда, особенно если узел закрыт декоративной чашкой. Но именно этот узел держит нагрузку при перевозке морем или самолётом из Китая, а потом ещё годы работает при обычных бытовых вибрациях: закрытие дверей, хождение по этажу выше, включение-выключение света рукой.

• Резьбовое соединение — рожок вкручивается в основание по резьбе, часто дополнительно фиксируется контргайкой. Надёжный вариант при условии, что резьба нарезана точно и совпадает по шагу с обеих сторон. Слабое место — если производитель сэкономил на глубине резьбы, соединение со временем разбалтывается.
• Сварка — рожок и основание свариваются в единую деталь. Такое крепление не ослабевает от вибрации и переносит перевозку без проблем, но требует аккуратного шва: наплывы металла портят симметрию и мешают финишному покрытию.
• Клеевая фиксация — используется реже, чаще на декоративных элементах, а не на самих рожках. Для несущего узла это ненадёжный вариант: клей теряет свойства от перепадов температуры при морской перевозке и от нагрева патронов при долгой эксплуатации.
• Крепёж винтами с внутренней гайкой — рожок притягивается винтом к резьбовой втулке внутри основания. При правильной затяжке держит хорошо, но если гайка не зафиксирована фиксатором резьбы, винт постепенно выкручивается от тряски в дороге.

Для трёхламповой конструкции важно, чтобы все три узла крепления были собраны одинаково. Разнобой в типах соединений на одной люстре — это почти всегда признак кустарной доработки на фабрике, а не заводского процесса по чертежу.

Перед оплатой партии стоит запросить у производителя крупное фото узла крепления с открытой чашкой, а не только общий вид готовой люстры. По фото видно тип соединения, наличие фиксатора и то, насколько аккуратно сделан узел у всех трёх рожков — если балансировка конструкции нарушена уже на этапе сборки, в упаковке и при перевозке разница в жёсткости креплений станет заметнее.

Отдельно уточняйте, как крепление соотносится с прокладкой проводов внутри рожка: если провод проходит через тот же канал, что и резьбовой узел, при затяжке он может пережиматься.

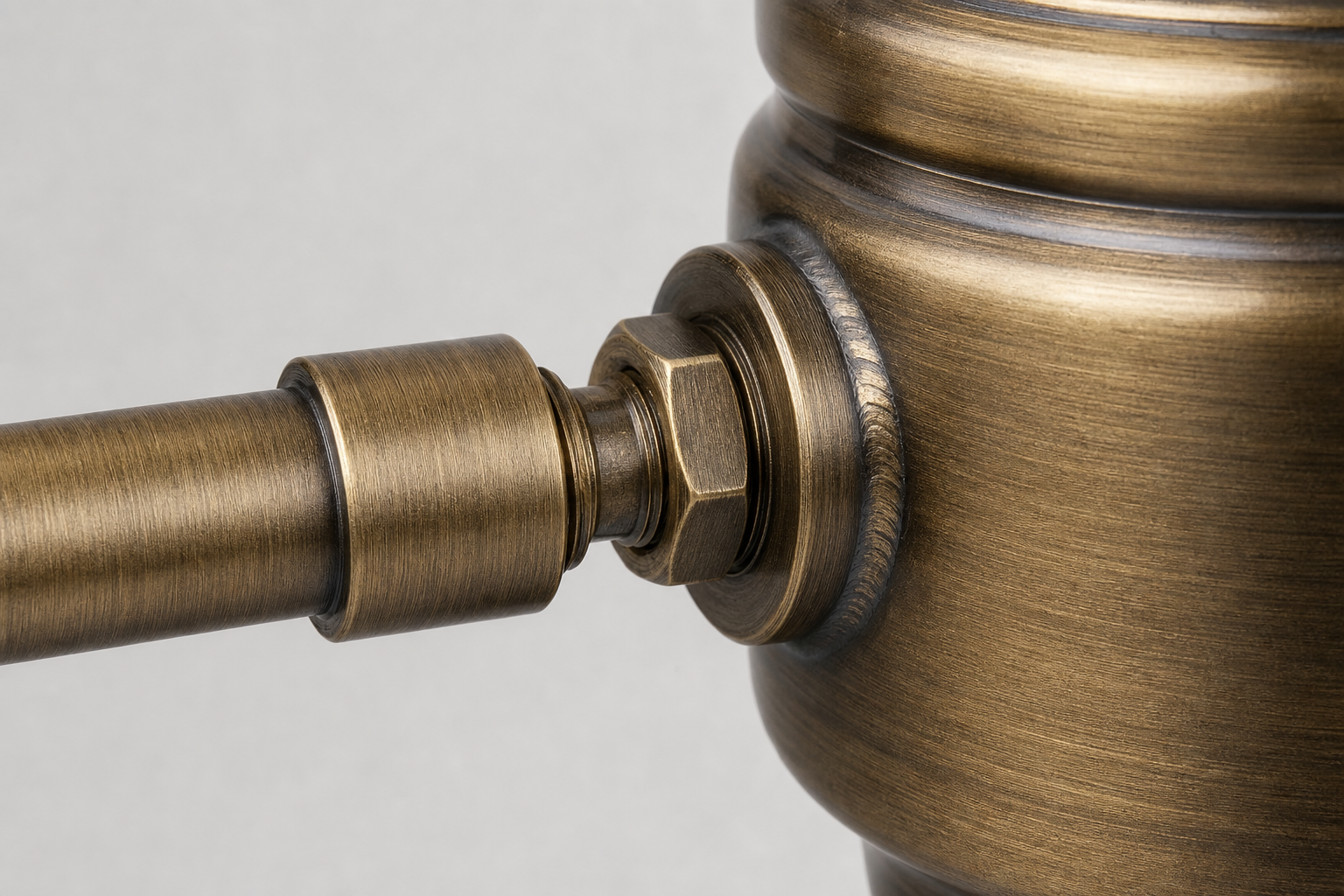

узел крепления рожка к основанию люстры

Прокладка проводов внутри трёхрожковой конструкции

Провода в трёхрожковой люстре должны идти скрыто, внутри полой трубки каждого рожка, от центрального основания до патрона лампы. Открытая проводка снаружи рожка, даже частично прихваченная хомутами, это признак упрощённой сборки. На чертеже и в описании образца стоит уточнять, что каждый рожок трубчатый и провод протянут именно внутри, а не приклеен по внешней стороне металла.

У качественной трёхламповой люстры провода промаркированы по цвету: фаза, ноль, земля различаются визуально, и это упрощает монтаж при установке. У патронов должна стоять термостойкая изоляция, обычно керамическая или силиконовая прослойка, которая выдерживает нагрев от лампы накаливания или галогенной лампы без потери свойств за несколько месяцев эксплуатации. Дешёвая пластиковая изоляция у патрона со временем твердеет и трескается от нагрева, особенно если люстра на 3 рожка используется с лампами мощнее рекомендованной.

Для LED-люстр на три рожка схема другая. Нагрев в зоне патрона ниже, но появляется драйвер, который понижает напряжение и питает светодиодные модули. Проводка в этом случае должна учитывать место под драйвер, обычно он ставится в центральном основании люстры, и от него к каждому из трёх рожков идёт отдельная пара проводов меньшего сечения. Если производитель предлагает LED-версию, стоит отдельно спросить, где физически расположен драйвер и как он крепится, потому что при плохой фиксации драйвер болтается внутри основания и со временем перетирает изоляцию соседних проводов.

Из типичных дефектов чаще всего встречается пережатый провод в месте изгиба рожка. Трёхрожковая конструкция почти всегда предполагает изогнутые или наклонные рожки, и если труба сгибается уже с проложенным внутри проводом без запаса по длине, изоляция в этой точке перетирается быстрее. Второй частый дефект: отсутствие фиксации проводов у основания. Провода просто свободно висят внутри центральной части люстры, перекручиваются между собой и со временем могут замкнуть на металлический корпус. При приёмке образца от производителя из Китая имеет смысл разобрать один рожок и визуально проверить, есть ли запас провода на изгибе и закреплён ли жгут у основания хомутом или клипсой, а не просто заведён внутрь.

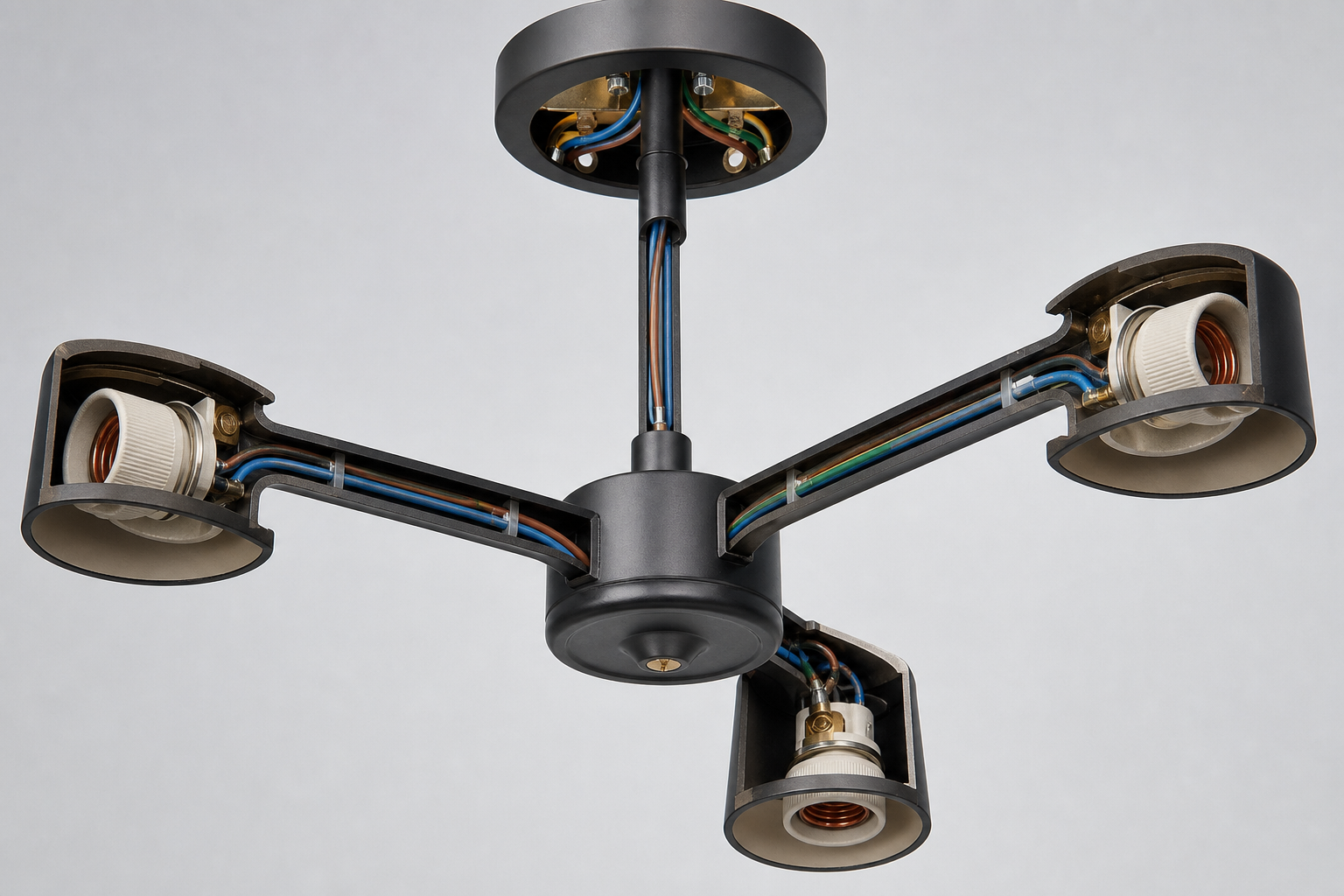

проводка внутри рожков подвесной люстры на три лампы

Защита выступающих элементов: плафоны, рожки, декоративные детали

Трёхрожковая люстра почти всегда путешествует из Китая морем или самолётом в разобранном или частично собранном виде, и на этом пути больше всего достаётся именно выступающим частям. Тонкие металлические рожки гнутся при малейшем нажатии сбоку, края стеклянных или пластиковых плафонов скалываются от соседних деталей в коробке, а декоративные вставки, если они приклеены или держатся на тонком штифте, отваливаются от вибрации при перевозке.

На этапе сборки производитель должен закладывать защиту именно под эти зоны, а не оборачивать всю люстру одним слоем плёнки. Плафоны трёхрожковой люстры оборачивают мягким материалом (поролон, вспененный полиэтилен) по всей окружности, с усилением в местах контакта с крепежом. Металлические рожки закрывают защитной плёнкой или тканевой лентой, особенно в местах изгиба и у крепления к основанию, где чаще всего появляются царапины и микротрещины на покрытии. Декоративные вставки, если они хрупкие, фиксируются отдельно, чтобы исключить смещение внутри упаковки.

Проверять это нужно ещё до старта серийного производства, на этапе приёмки образца. Попросите производителя показать не только готовую собранную люстру, но и то, как именно упакован каждый рожок и плафон перед вложением в короб. Хороший ориентир: каждый выступающий элемент должен иметь собственную прокладку, а не просто лежать в общей упаковочной массе рядом с остальными деталями.

Отдельно стоит обратить внимание на люстры с тремя плафонами разного размера или на дизайнерские модели с асимметричными декоративными элементами: у них зоны риска смещены, и стандартная упаковка под симметричную конструкцию может не подойти. Здесь имеет смысл запросить фото упаковки именно этой модели, а не типовой шаблон, который фабрика присылает по умолчанию.

Если на образце видны потёртости покрытия рожков или сколы на кромке плафона ещё до отправки, это сигнал, что защита на сборке недостаточна, и при отгрузке крупной партии процент брака будет выше, чем при выборочном контроле одного изделия.

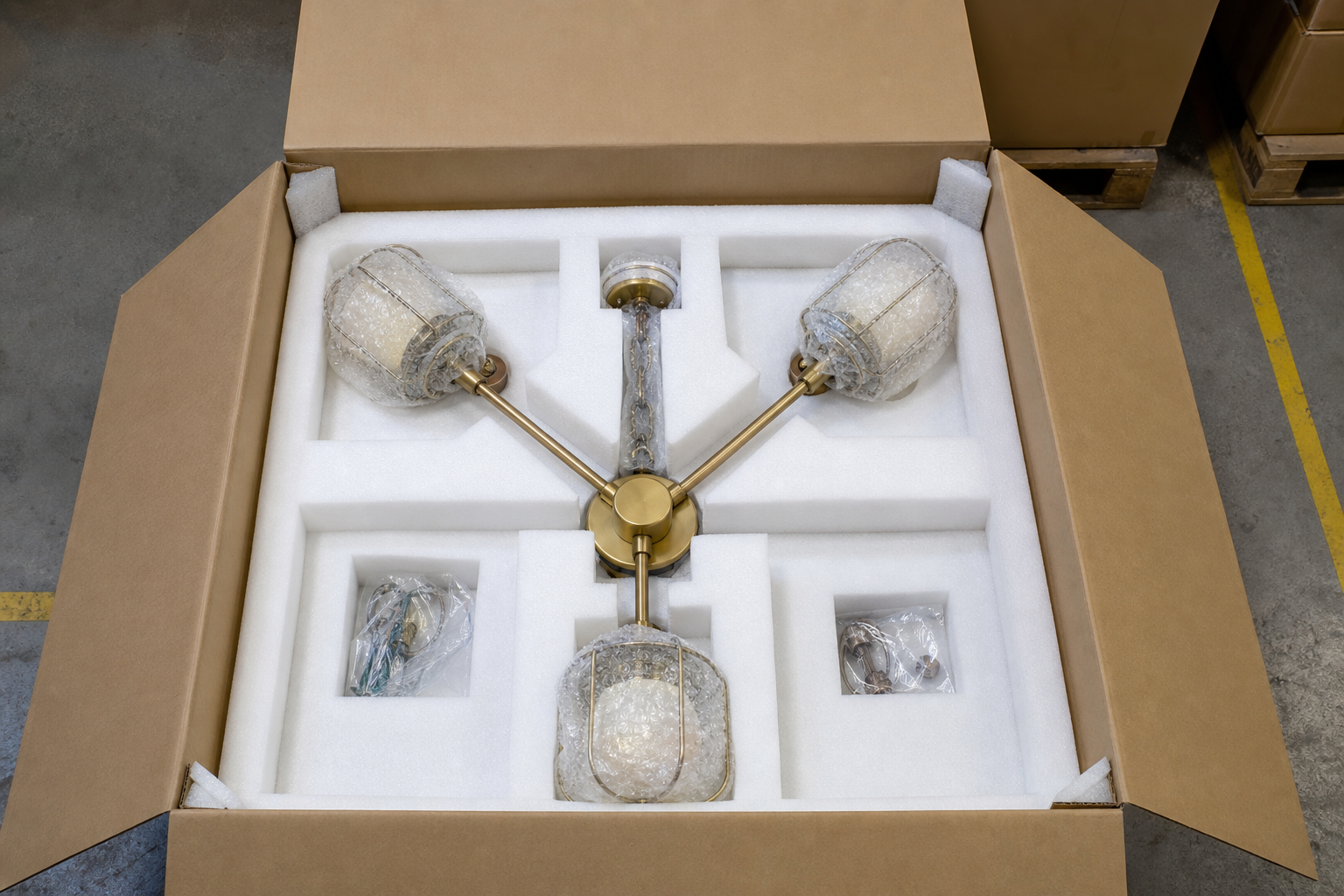

упаковка трёхрожковой люстры для перевозки из Китая

Контроль сборки на производстве перед отправкой партии

Финальная проверка перед упаковкой отличается от приёмки единичного образца. Здесь речь о партии, и производитель уже настроен на серию. Задача заказчика: убедиться, что каждая трёхрожковая люстра собрана по одному стандарту, а не так, что первые двадцать штук идеальны, а дальше начинается упрощение процесса ради скорости.

Проверка готового изделия строится вокруг четырёх пунктов. Первый: соответствие сборки чертежу, включая длину рожков, угол их наклона и расположение крепёжных точек. Второй: симметрия трёх рожков между собой, здесь смотрят на равную высоту плафонов и одинаковые зазоры от центра люстры. Третий: люфт в местах крепления рожков к основанию, его быть не должно, при лёгком покачивании конструкция должна оставаться стабильной. Четвёртый: работоспособность проводки под напряжением, то есть люстру включают и проверяют все три лампы одновременно, а не по отдельности.

Фото или видеоотчёт с производства до отгрузки нужен по одной причине: после того как груз ушёл в порт, исправить что-либо уже нельзя. Видео с включением люстры под напряжением показывает реальную работу проводки, а не просто внешний вид. Фото узлов крепления с разных ракурсов позволяет увидеть, нет ли перекоса рожков или трещин в местах пайки и сварки.

Чек-лист для инспекции на этом этапе обычно включает следующие пункты:

• сверка размеров готовой люстры с чертежом (диаметр основания, длина рожков, расстояние между лампами);
• визуальная симметрия при виде сверху и сбоку;
• проверка балансировки на подвесе, без перекоса в сторону;
• отсутствие люфта в резьбовых и винтовых соединениях рожков;
• включение под напряжением и проверка каждой из трёх ламп;
• состояние проводки в местах изгиба рожка, без пережатий и оголённых участков;
• наличие защитных элементов на выступающих деталях перед упаковкой.

Если производитель в Китае отказывается предоставлять видеоотчёт или ссылается на то, что «всё по чертежу и так соберут», это повод насторожиться. Нормальная практика для трёхламповых люстр на серию от нескольких сотен штук: выборочная проверка каждой десятой или двадцатой единицы с фото- и видеофиксацией, а не только первого образца. Это дешевле для заказчика, чем разбирать претензии после перевозки, когда партия уже растаможена и возврат почти невозможен.

Упаковка и перевозка трёхрожковой люстры из Китая

Упаковка решает судьбу партии не меньше, чем чертёж или сборка. Трёхрожковая люстра неудобна для транспортировки по своей геометрии: три рожка расходятся в разные стороны, а плафоны часто выступают за пределы основания. Если упаковщик на фабрике сэкономил на коробе или прокладках, бой при доставке морем или даже авиа почти гарантирован.

Для подвесной трёхрожковой люстры правильная упаковка строится на нескольких принципах. Каждый рожок фиксируется отдельно, обычно вспененным полиэтиленом или картонными фиксаторами, чтобы он не двигался внутри короба и не бился о соседние детали. Плафоны требуют жёсткого короба, повторяющего их форму: круглые вставки под сферические плафоны, угловые вкладыши под гранёные. Если производитель использует универсальную коробку без формованных вставок, риск боя резко растёт, особенно при перегрузках в порту.

Провода и крепёж пакуются отдельно от корпуса. Это не формальность: если провода остаются намотанными на рожки без защиты, при транспортировке они перетираются об металл или пластик, а изоляция может пострадать ещё до монтажа люстры у покупателя. Крепёж (винты, гайки, кронштейны) кладут в отдельный пакет с маркировкой, иначе на приёмке партии придётся тратить время на сортировку мелких деталей вручную.

На процент боя при доставке крупной партии влияет не только материал упаковки, но и способ укладки коробов в контейнер. Даже качественно упакованная трёхрожковая люстра может пострадать, если короба ставят друг на друга без учёта максимальной нагрузки или без прокладок между рядами. Здесь стоит спросить у производителя схему укладки и то, использует ли он паллетирование для партий от определённого объёма.

Перед оплатой партии у фабрики в Китае имеет смысл уточнить несколько моментов: из какого материала сделан внутренний вкладыш короба (пенопласт, вспененный полиэтилен, картон сотовой структуры), есть ли отдельная фиксация для стеклянных или хрупких декоративных элементов, маркируется ли груз пометками «хрупкое» и «верх» на нескольких языках. Для LED-люстр на три рожка стоит отдельно спросить про упаковку драйвера, он часто идёт отдельным блоком и требует своей защиты от ударов.

Хорошая практика, если это позволяет объём заказа, попросить фото или видео упаковки одного экземпляра до старта серийной паковки всей партии. Это дешевле, чем разбираться с процентом боя после того, как груз уже пришёл на склад.
