Как работают низковольтные светильники: трансформатор, кабель, схема питания

Низковольтные садовые светильники подключаются не напрямую к розетке 220В, а через понижающий трансформатор. Он снижает напряжение сети до безопасного уровня 12 или 24В, и уже от него по кабелю питание расходится к каждой точке освещения. Такая схема снижает риск поражения током при работе на влажном грунте, поэтому она стандартна для дорожек, клумб и зон у водоемов.

Кабель от трансформатора к светильникам прокладывают двумя способами: закапывают в грунт на небольшую глубину или укладывают в кабель-канал, если линия проходит вдоль отмостки, бордюра или террасы. Первый вариант компактнее и незаметен на участке, второй проще ремонтировать и менять при перепланировке дорожек.

На длинных линиях важно сечение кабеля. Чем дальше светильник от трансформатора, тем заметнее падение напряжения, и крайние точки в цепи начинают светить тусклее первых. Для расстояний свыше 15-20 метров стоит закладывать кабель большего сечения или делить линию на несколько независимых веток от трансформатора, а не тянуть одну длинную гирлянду светильников.

Главное ограничение такой схемы: она завязана на электросеть участка. Нужен доступ к розетке или отдельной линии от щита, само размещение трансформатора обычно предполагает укрытие от осадков или установку в защищенном корпусе. Если розетки поблизости нет, а прокладывать новую линию от дома нецелесообразно, разумнее присмотреться к автономным решениям на солнечных панелях, о которых пойдет речь дальше.

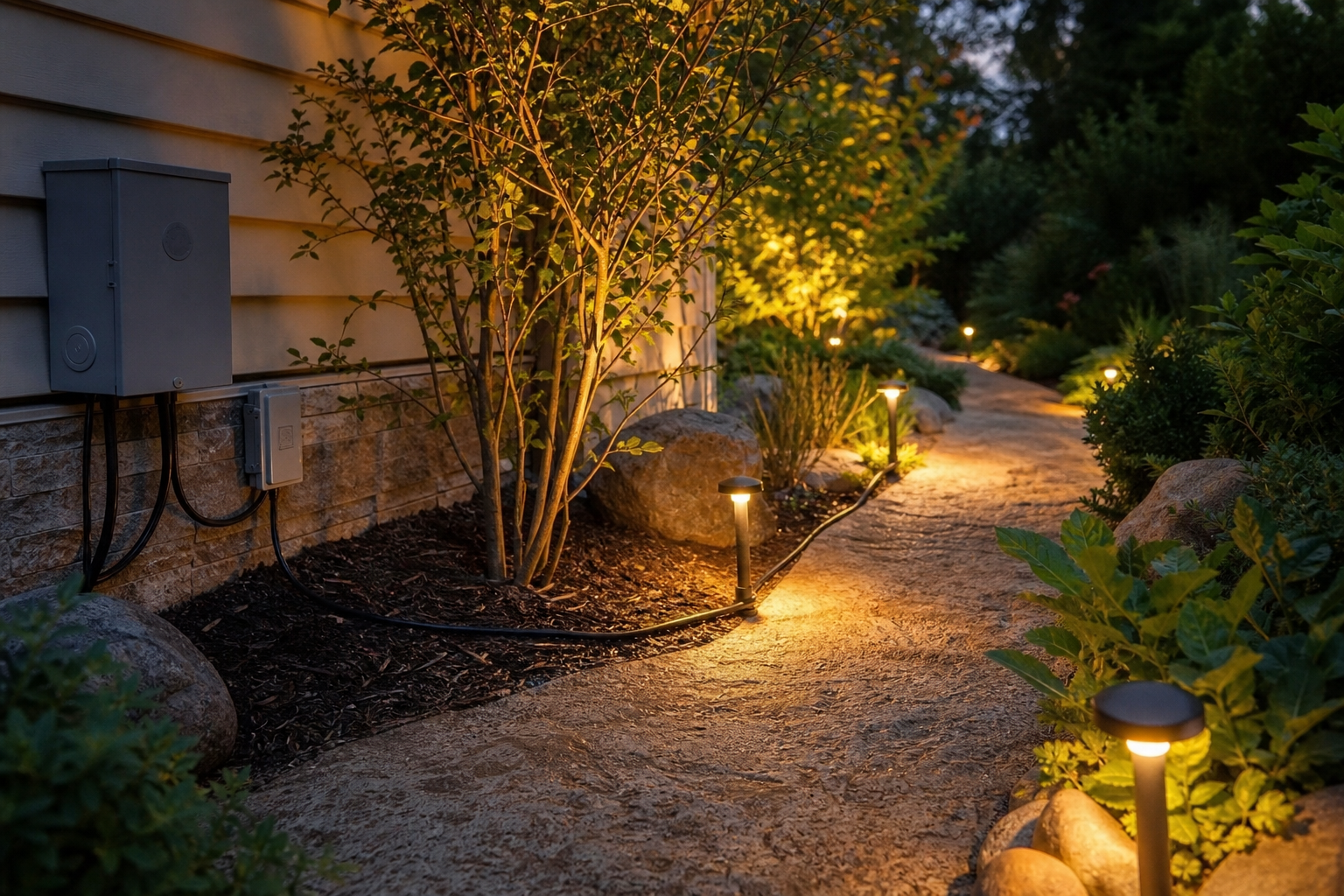

Низковольтные садовые светильники с трансформатором и кабелем

Как работают солнечные светильники: солнечная панель, аккумулятор, автономность

Если низковольтная схема завязана на трансформатор и кабель, то солнечный светильник работает по другому принципу: у него есть собственная небольшая электростанция. Днем солнечная панель на верхушке корпуса преобразует свет в электричество и заряжает встроенный аккумулятор. С наступлением темноты фотодатчик срабатывает автоматически, контроллер переключает питание с панели на аккумулятор, и светодиод включается без всякого участия человека.

Здесь нет кабеля, нет подключения к сети, монтаж сводится к тому, чтобы воткнуть ножку в грунт или закрепить корпус на поверхности. Но у этой свободы есть цена: количество накопленной энергии напрямую зависит от того, сколько света панель получила за день.

На емкость заряда влияет несколько факторов одновременно. Расположение панели относительно сторон света и угол наклона задают, сколько прямых лучей на нее попадет. Затенение от деревьев, забора или самого дома съедает заряд быстрее, чем производитель обещает в характеристиках, даже пара часов тени в полдень заметно сокращают время автономной работы вечером. Сезонность добавляет свою поправку: летом при долгом световом дне светильник может гореть всю ночь на полной яркости, зимой же короткого дня и низкого солнца часто не хватает даже на несколько часов работы.

Аккумулятор, как и любая батарея, деградирует со временем. Типичный ресурс перед заметной потерей емкости составляет один-два сезона активной эксплуатации, дальше время автономной работы начинает сокращаться, а яркость и световой поток падают быстрее обычного. У бюджетных моделей элемент питания часто впаян намертво, и при выработке ресурса светильник проще заменить целиком. У моделей подороже батарейный отсек открывается, аккумулятор меняется отдельно, но тогда стоит заранее проверить герметичность крышки отсека и IP корпуса в этой зоне, это одно из самых уязвимых мест по влагозащите у солнечных светильников.

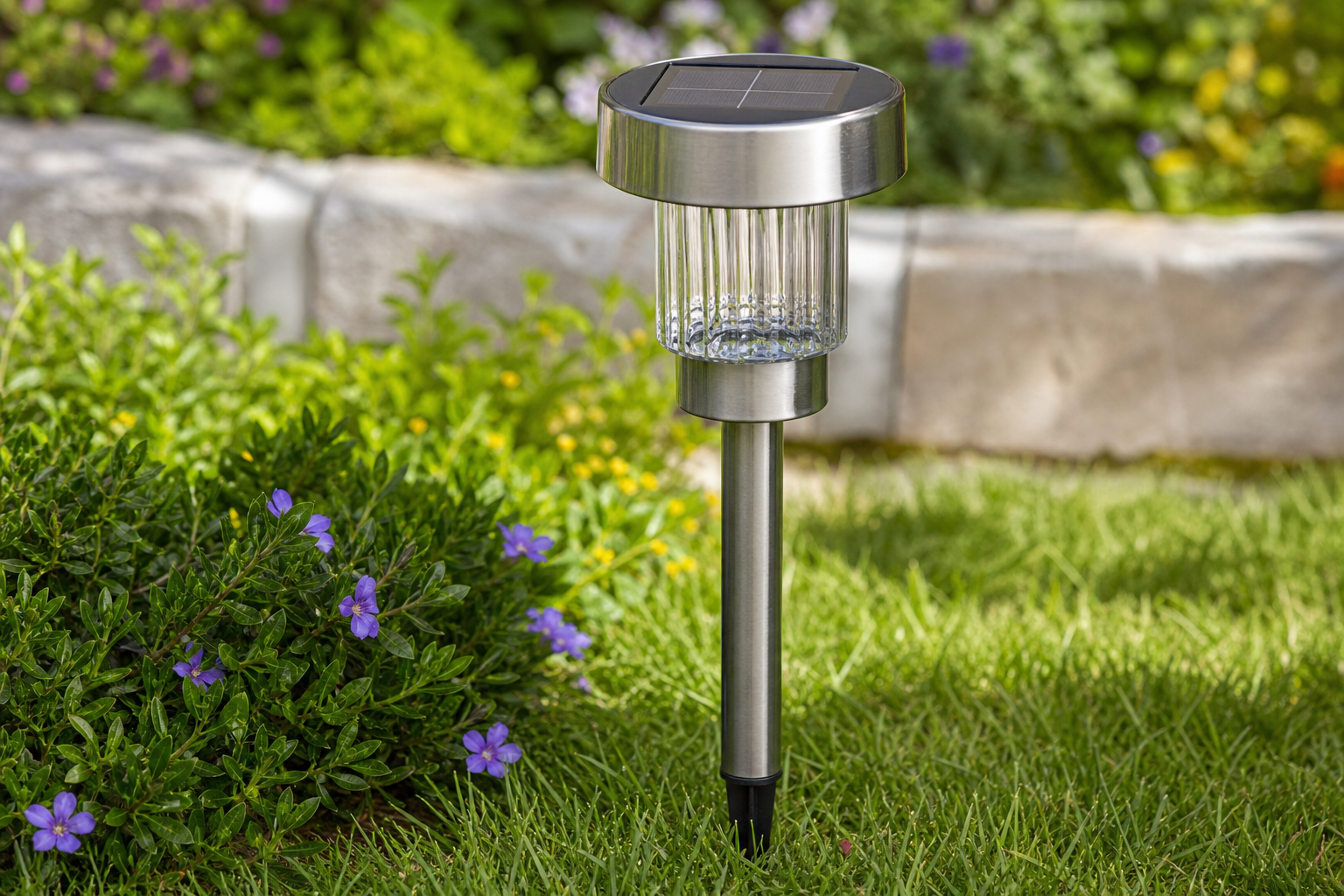

Солнечный садовый светильник с панелью и аккумулятором

Подпишитесь для еженедельной Май Хе Май рассылки из категории: Ландшафтное освещение

Автоматически получать новости MAi HE MAI по электронной почте

Email

Подписаться

Нажимая на кнопку "Подписаться" вы соглашетесь на получение рассылки и с политикой конфиденциальности.

Световой поток и цветовая температура: на что смотреть при выборе яркости

Мощность в ваттах для светодиодных светильников почти ничего не говорит о реальной яркости. Один производитель делает экономичный диод на 1 Вт, который светит слабо, другой на той же мощности выжимает в разы больше света за счет более эффективного кристалла. Смотреть нужно на световой поток в люменах: это и есть количество света, которое реально попадает на дорожку или клумбу. Для подсветки тропинки хватает 20-50 люмен на светильник, для более выраженного акцента на террасе или у входа берут модели от 80-100 люмен и выше.

Низковольтные светильники, подключенные через трансформатор и кабель к сети, обычно светят стабильнее и ярче. Питание идет постоянно, без ограничений по емкости, поэтому производители не экономят на диодах. Солнечные модели чаще слабее: вся энергия на ночь берется из аккумулятора, заряженного от панели за световой день, и чем компактнее батарея, тем меньше запас мощности. Отсюда и разница в характеристиках: у сетевых моделей световой поток часто в полтора-два раза выше при сопоставимой цене.

Цветовая температура влияет на восприятие не меньше яркости. Теплый белый свет (около 2700-3000К) дает мягкое желтоватое свечение, привычное для домашнего освещения, хорошо смотрится на дорожках и у террасы, не режет глаза в темноте. Нейтральный белый (4000К) ближе к дневному свету, подсветка растений и клумб с ним выглядит естественнее, зелень не искажается. Холодный белый (выше 5000К) дает более резкий, технический оттенок: такой свет уместен у функциональных зон вроде парковки, но для отдыха на участке обычно выбирают что-то теплее.

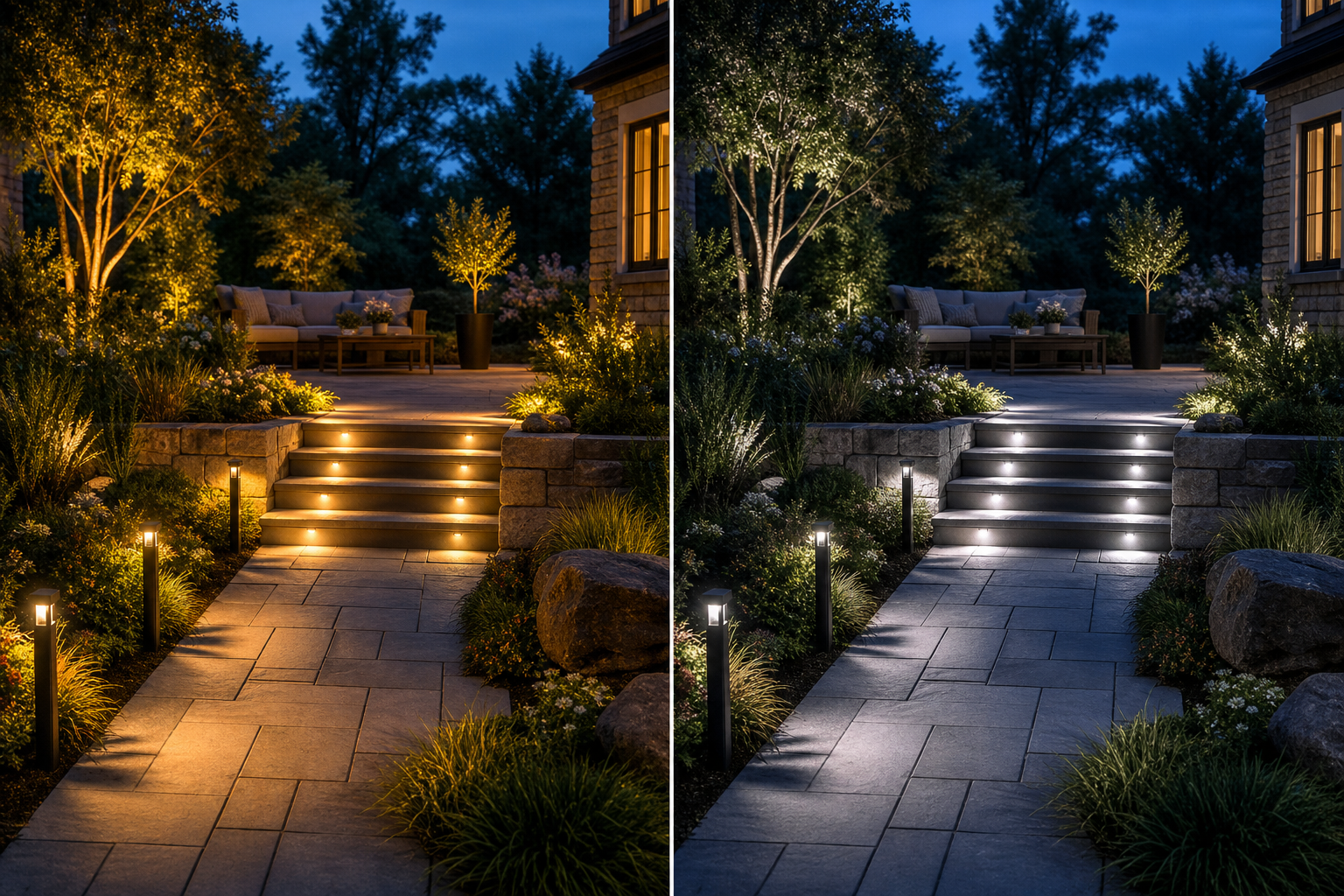

Сравнение цветовой температуры света в саду вечером

Степень защиты IP и герметичность корпуса: эксплуатация в дождь, снег и грязь

Маркировка IP состоит из двух цифр, и путают их чаще, чем кажется. Первая цифра говорит о защите от твердых частиц и пыли, вторая – от воды. Например, IP65 означает полную защиту от пыли и защиту от струй воды под давлением, а IP44 держит только брызги и капли под углом. Для садового освещения, которое стоит на земле, в клумбе или у дорожки, эта разница напрямую влияет на срок службы.

Для установки в грунт, где корпус контактирует с влажной почвой и осадками, нужен минимум IP65, а для зон с прямым поливом газона или автоматической системой ирригации лучше брать IP66-IP68. Светильники на террасе или под навесом могут работать и с IP44, но у дорожки, на открытой лужайке или в цветнике экономить на защите не стоит: снег, талая вода и брызги от полива со временем находят любую щель.

Слабое место почти всегда не в самом корпусе, а в местах соединений. У низковольтных систем это разъемы кабеля: производитель может заявить IP65 для светильника, но стык с проводом часто защищен хуже. У солнечных моделей главная зона риска – крышка батарейного отсека, через которую меняют аккумулятор. Резинка уплотнителя там дешевая, со временем трескается или деформируется, и влага попадает прямо на контакты.

Поэтому при монтаже стоит проверять герметичность не по паспорту, а руками: обжать разъемы, убедиться, что кабель заведен через гермовводы, а не просто продет в отверстие, и что крышка батарейного отсека у солнечных светильников защелкивается плотно, без люфта. Это касается и безопасности: попадание воды в место соединения низковольтной линии с трансформатором способно вывести из строя весь участок кабеля, а не один светильник.

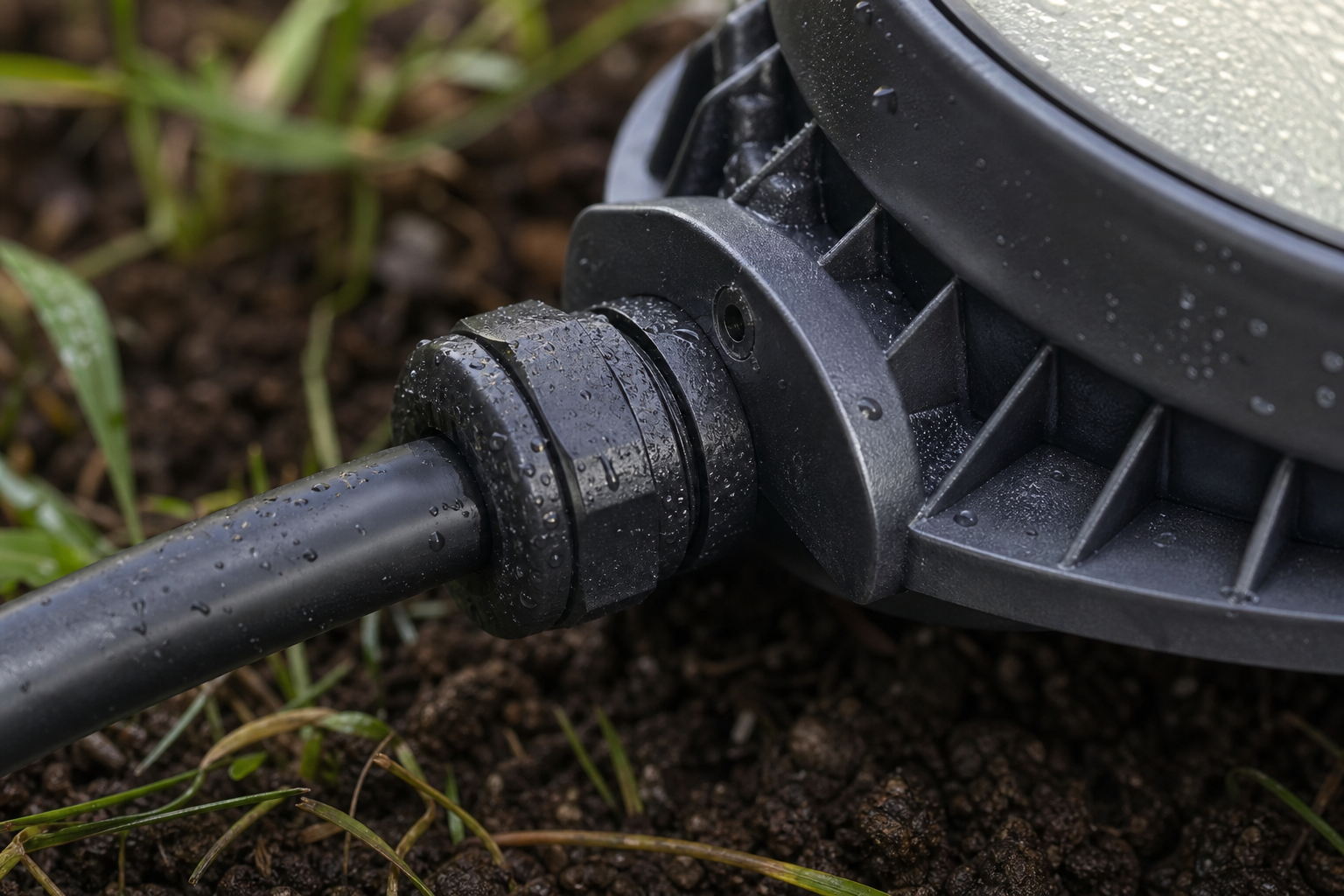

Герметичный корпус садового светильника с маркировкой IP

Монтаж и подключение: что проще сделать самостоятельно

Установка низковольтной линии начинается не с самих светильников, а с планирования трассы. Кабель нужно провести от трансформатора до каждой точки освещения, а это значит либо укладка в траншею на глубину 15-20 см, либо использование готовых кабель-каналов, если светильники стоят на террасе или вдоль отмостки. Трансформатор монтируется в защищенном от влаги месте, часто в доме, гараже или в специальном уличном боксе с нужным IP. Дальше кабель подключается к светильникам через герметичные разъемы, и вот тут чаще всего допускают ошибку: экономят на соединениях, не проверяют затяжку и герметичность, а потом удивляются, почему через сезон в разъеме появилась влага.

Штробление стен требуется редко, обычно только если линия заходит на террасу или проходит вдоль фасада дома. Для рядовой дорожки достаточно траншеи в грунте. Но здесь есть нюанс с сечением кабеля: на расстояние свыше 15-20 метров от трансформатора нужно закладывать запас по сечению, иначе на конце линии световой поток заметно просядет из-за падения напряжения. Это тот момент, где самостоятельный монтаж без расчета часто приводит к разочарованию: светильники в начале линии светят ярко, а последние в цепочке заметно тусклее.

Из-за подключения к сети 220В через трансформатор в дело вступает вопрос безопасности. Сама низковольтная часть (12-24В) безопасна для контакта, но подключение трансформатора к домашней электросети, особенно если розетки нет рядом и нужно тянуть питание от щита, лучше доверить электрику. Особенно если участок подключен к общей проводке дома без отдельного автомата для улицы. Самостоятельно тянуть кабель от щита через стену дома, не имея опыта, не стоит: цена ошибки здесь выше, чем при работе с солнечными светильниками.

С солнечными моделями монтаж на порядок проще. Никакого кабеля, никакого трансформатора, никакого доступа к сети. Достаточно воткнуть светильник на встроенном штыре в грунт или закрепить на поверхности, если это модель для террасы или ступеней. Вся конструкция автономна: солнечная панель, аккумулятор и светодиод собраны в одном корпусе. Единственное, что требует внимания при установке, это ориентация панели: она должна смотреть на юг или в сторону максимального солнечного освещения в течение дня, без затенения деревьями, кустами или элементами забора. Ошибка в ориентации панели не сломает светильник, но заметно сократит время его свечения вечером и ускорит выработку аккумулятора.

Так что если участок уже подключен к сети, есть щит с запасом мощности и хочется стабильной равномерной подсветки дорожки на годы вперед, низковольтная линия оправдывает трудозатраты на монтаж. Если задача точечная, вроде подсветки клумбы или пары ступеней, и не хочется штробить и тянуть кабель, солнечные светильники ставятся за полчаса без всякого инструмента.

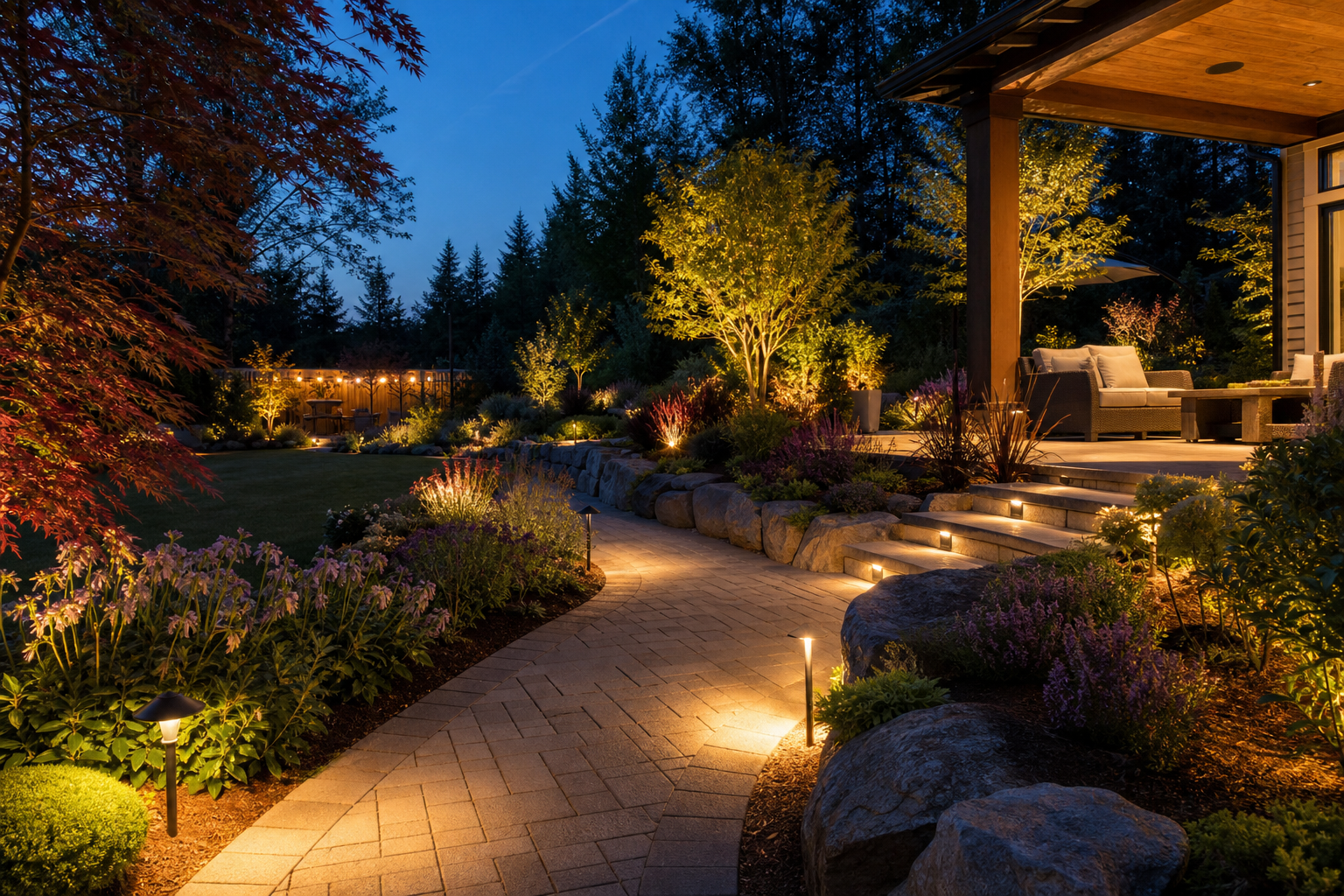

Освещение садовой дорожки и террасы низковольтными и солнечными светильниками

Сценарии применения: дорожки, терраса, подсветка растений и клумб

Выбор между низковольтной линией и автономными светильниками сильно зависит от того, какую зону участка нужно закрыть светом. Одна и та же дача часто требует разных решений для разных мест, и это нормально.

Для садовых дорожек в темных углах участка, вдоль забора или у дальней стороны дома, где нет доступа к сетевому питанию рядом, чаще выгоднее низковольтная линия. Трансформатор один раз подключается к сети, кабель прокладывается по всей длине дорожки, и яркость остается одинаковой каждый вечер независимо от погоды и сезона. Это важно, если дорожкой пользуются регулярно и в темноте нужен стабильный световой поток, а не то, что успел накопить аккумулятор за пасмурный день.

На террасе и в зоне отдыха на первый план выходит равномерность и комфорт для глаз. Здесь низковольтные светильники снова оказываются практичнее: линию легко собрать так, чтобы свет не мигал и не гас раньше времени, а некоторые модели поддерживают диммирование, что позволяет менять яркость под настроение вечера. Цветовая температура в этой зоне обычно выбирается теплой, ближе к комнатному освещению, чтобы терраса не выглядела как больничный коридор.

Для подсветки растений, клумб и отдельных декоративных акцентов солнечные светильники подходят почти без оговорок. Здесь не нужен кабель, монтаж занимает пару минут: воткнул в грунт и всё. Но результат прямо зависит от освещенности конкретной точки. Клумба под кроной старой яблони или в тени забора будет заряжать солнечную панель хуже, и вечером светильник может гаснуть быстрее ожидаемого.

На практике комбинация двух типов на одном участке часто работает лучше единого решения. Дорожку и террасу берет на себя низковольтная линия с трансформатором и герметичными разъемами кабеля, а солнечные светильники расставляются точечно, там, где кабель тянуть избыточно, зато солнца достаточно: у бордюров, в цветниках, вдоль открытых грядок. Такой подход снижает расход на кабель и одновременно закрывает участки, куда линию тянуть неудобно или небезопасно.

При выборе для смешанного сценария стоит проверить степень защиты IP у обоих типов светильников: и низковольтные модели у дорожки, и солнечные на клумбе среди поливаемых растений сталкиваются с влагой одинаково часто. Герметичность соединений здесь влияет на безопасность не меньше, чем на срок службы самого прибора.

Критерии выбора и частые ошибки при покупке садовых светильников

Перед покупкой стоит пройтись по короткому списку проверок, а не полагаться на красивые фото на упаковке. Часть ошибок вскрывается только через сезон эксплуатации, когда светильник тускнеет, аккумулятор садится за месяц или кабель промерзает в земле.

• Количество на погонный метр. Для дорожки обычно берут один светильник на 1.5-2 метра с каждой стороны или в шахматном порядке. Реже расставленные точки дают темные провалы между пятнами света.
• IP перед покупкой, а не после установки. Для грунта и зон полива нужна защита не ниже IP65, для террасы под навесом можно рассматривать модели попроще, если нет прямого контакта с водой.
• Расстояние от щита. Для низковольтной линии длинная трасса без запаса по сечению кабеля даст просадку напряжения на дальних светильниках, они будут светить тусклее ближних.
• Замена аккумулятора у солнечных моделей. Стоит уточнить, съемный ли аккумулятор или впаян в плату. Через 2-3 года емкость падает, и без возможности замены светильник придется менять целиком.
• Тень от построек и деревьев. Место установки солнечной панели проверяют не по утреннему солнцу, а по всему световому дню, включая вторую половину.

Из типичных промахов покупателей чаще всего встречаются три. Солнечные светильники ставят в тени забора или кустов, а потом жалуются, что они не держат заряд, хотя дело в месте установки, а не в качестве панели. На низковольтной линии экономят на сечении кабеля ради нескольких сотен рублей, получая недогруз дальних точек. И третье, уже опаснее: работу с сетевым напряжением 220В до трансформатора делают самостоятельно без базовых знаний электробезопасности, хотя это как раз тот участок, где стоит привлечь электрика.

Отдельная тема, куда движутся оба типа освещения: датчики движения, сумеречные реле и таймеры. Умное садовое освещение позволяет включать подсветку дорожек только при подходе человека или по расписанию, экономя заряд аккумулятора у солнечных моделей и снижая нагрузку на сеть у низковольтных линий. Это уже не базовый уровень, но при выборе новой системы освещения участка такую опцию стоит держать в уме.
