Низковольтные садовые светильники: как устроена система питания

Низковольтные садовые светильники работают не от прямого напряжения сети 220В, а через понижающий трансформатор, который выдает 12 или 24В. Это снимает риск удара током при контакте с влажной землей и делает такое уличное освещение для сада более безопасным вариантом там, где рядом ходят дети или животные.

Трансформатор устанавливается либо в доме, либо в защищенном от влаги боксе на улице. Здесь важна не только выходная мощность (она должна с запасом покрывать суммарную нагрузку всех светильников на линии), но и класс защиты корпуса самого трансформатора: для уличного размещения нужен IP44 и выше, иначе конденсат и дождевая вода быстро выведут электронику из строя.

От трансформатора кабель прокладывается по участку в грунте, обычно на глубину 15-20 см, в защитной гофре или кабель-канале. Светильники подключаются либо последовательно одной цепью, либо параллельно через распределительные муфты, что удобнее при добавлении новых точек освещения на дорожках или у клумб.

Герметичность соединений в местах ввода кабеля в светильник и в местах разветвления, это отдельная зона риска. Даже качественный светодиодный садовый светильник с высоким классом IP потеряет защиту, если монтаж кабельных вводов сделан небрежно, без термоусадки или влагозащитных муфт.

Такая система напрямую зависит от электросети дома: при отключении питания вся линия гаснет одновременно, зато яркость и цветовая температура остаются стабильными в любую погоду, что важно для садовых столбиков вдоль главной дорожки или для подсветки зон отдыха, где нужен предсказуемый свет каждый вечер.

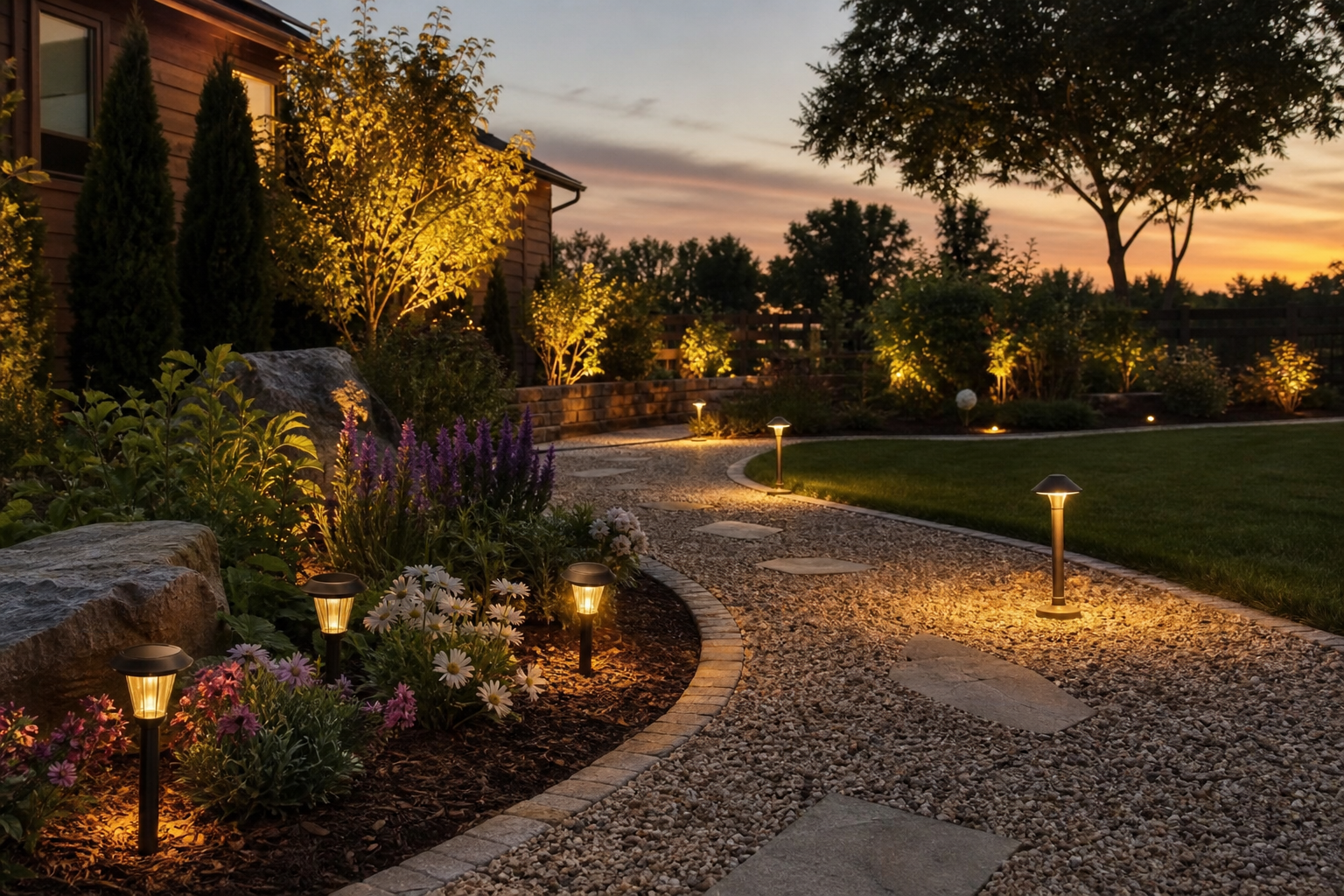

садовые светильники низковольтные и солнечные на участке

Солнечные садовые светильники: принцип работы и автономность

Солнечный светильник работает без трансформатора и без кабеля, проложенного в грунте. Вся система умещается в корпусе: панель на верхушке, аккумулятор внутри, контроллер заряда и светодиод. Панель днем накапливает энергию, контроллер направляет ее в аккумулятор и следит, чтобы заряд не превышал допустимый уровень. Именно контроллер отвечает за то, что светильник включается при наступлении темноты: он реагирует на снижение освещенности через фотодатчик и замыкает цепь питания светодиода.

Без контроллера аккумулятор быстро вышел бы из строя от перезаряда или, наоборот, разрядился бы в ноль за одну пасмурную ночь. Контроллер также ограничивает нижний порог разряда, отключая светодиод раньше, чем аккумулятор полностью истощится. Это продлевает срок его службы, но одновременно означает, что при недостатке солнца светильник может отработать не всю ночь, а только несколько часов.

Автономность напрямую зависит от количества солнечных часов за день. Летом в средней полосе панель успевает набрать заряд для полноценной ночной работы, зимой световой день короче, а солнце ниже над горизонтом, поэтому эффективность падает даже при ясном небе. В пасмурных регионах и во время затяжных дождей аккумулятор недозаряжается день за днем, и яркость свечения постепенно снижается.

Ориентация панели тоже имеет значение: направление на юг и отсутствие тени от кустов, забора или деревьев в течение дня дают заметно больше энергии, чем размещение вплотную к постройкам. При установке светильников на колышках вдоль дорожки стоит заранее проверить, не будет ли панель весь день закрыта тенью от разросшихся растений к середине сезона.

Для регионов с холодной зимой и малым числом солнечных дней такие светильники чаще используют как сезонное решение с апреля по октябрь, а не как круглогодичную систему.

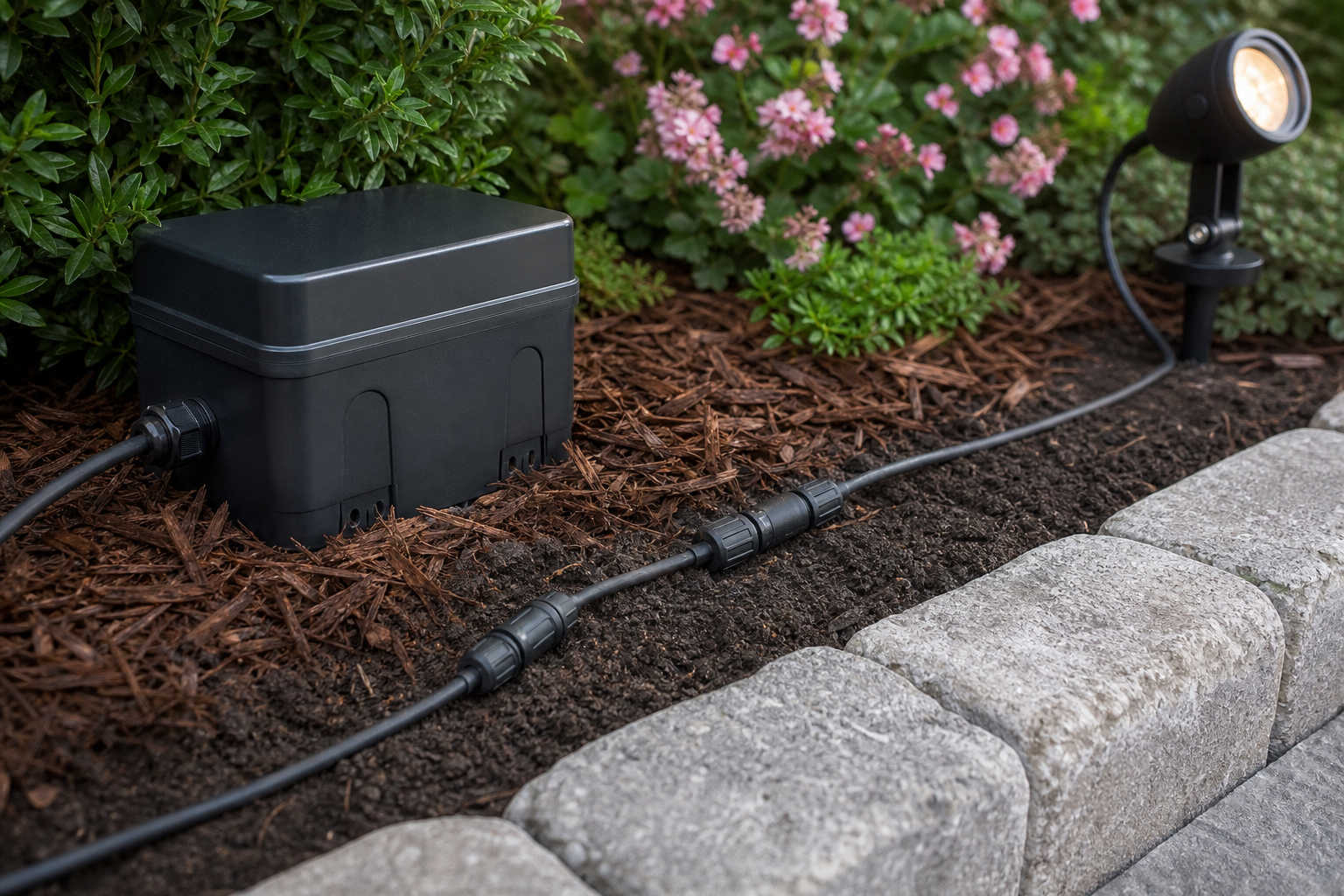

трансформатор и кабель для низковольтного садового освещения

Подпишитесь для еженедельной Май Хе Май рассылки из категории: Ландшафтное освещение

Автоматически получать новости MAi HE MAI по электронной почте

Email

Подписаться

Нажимая на кнопку "Подписаться" вы соглашетесь на получение рассылки и с политикой конфиденциальности.

Сравнение по яркости и стабильности освещения

На бумаге характеристики светильников выглядят похоже: похожий световой поток в люменах, похожая цветовая температура. На практике разница проявляется после захода солнца, особенно осенью и в дождливую погоду.

Низковольтные садовые светильники получают энергию от трансформатора через кабель, поэтому яркость не падает ни в полночь, ни через неделю пасмурной погоды. Контроллер здесь чаще всего отвечает только за включение по таймеру или датчику освещенности, а не за экономию заряда. Пока трансформатор исправен и кабель не поврежден, поток света остается одинаковым всю ночь.

У солнечных моделей другая логика. Контроллер заряда управляет тем, сколько энергии отдать аккумулятору сейчас, а сколько сохранить на утро. Если днем солнца было мало, светильник включится в стандартном режиме, но ближе к 3-4 часам ночи яркость начнет снижаться, а к рассвету может почти погаснуть. В пасмурные дни подряд эффект накапливается: аккумулятор не успевает восстановить емкость.

Из этого вытекает разделение по задачам.

• Подсветка дорожки, где важна ориентация в темноте всю ночь без просадок, лучше решается низковольтной системой с кабелем и трансформатором.
• Акцентное освещение клумб, кустарников, декоративных элементов на пару часов вечером спокойно закрывают солнечные светильники на колышках, автономность здесь не критична.
• Для охраны периметра, где свет должен работать стабильно всю ночь и в любую погоду, солнечные модели рискованны: садовые столбики без стабильного источника питания могут ослабнуть к моменту, когда освещение нужнее всего.

Отдельно стоит учитывать герметичность корпуса и класс IP: при попадании влаги в отсек с аккумулятором или в узел ввода кабеля яркость падает независимо от типа питания, но у низковольтных систем это заметно сразу через изменение схемы, а солнечные светильники просто начинают светить тусклее без явной причины.

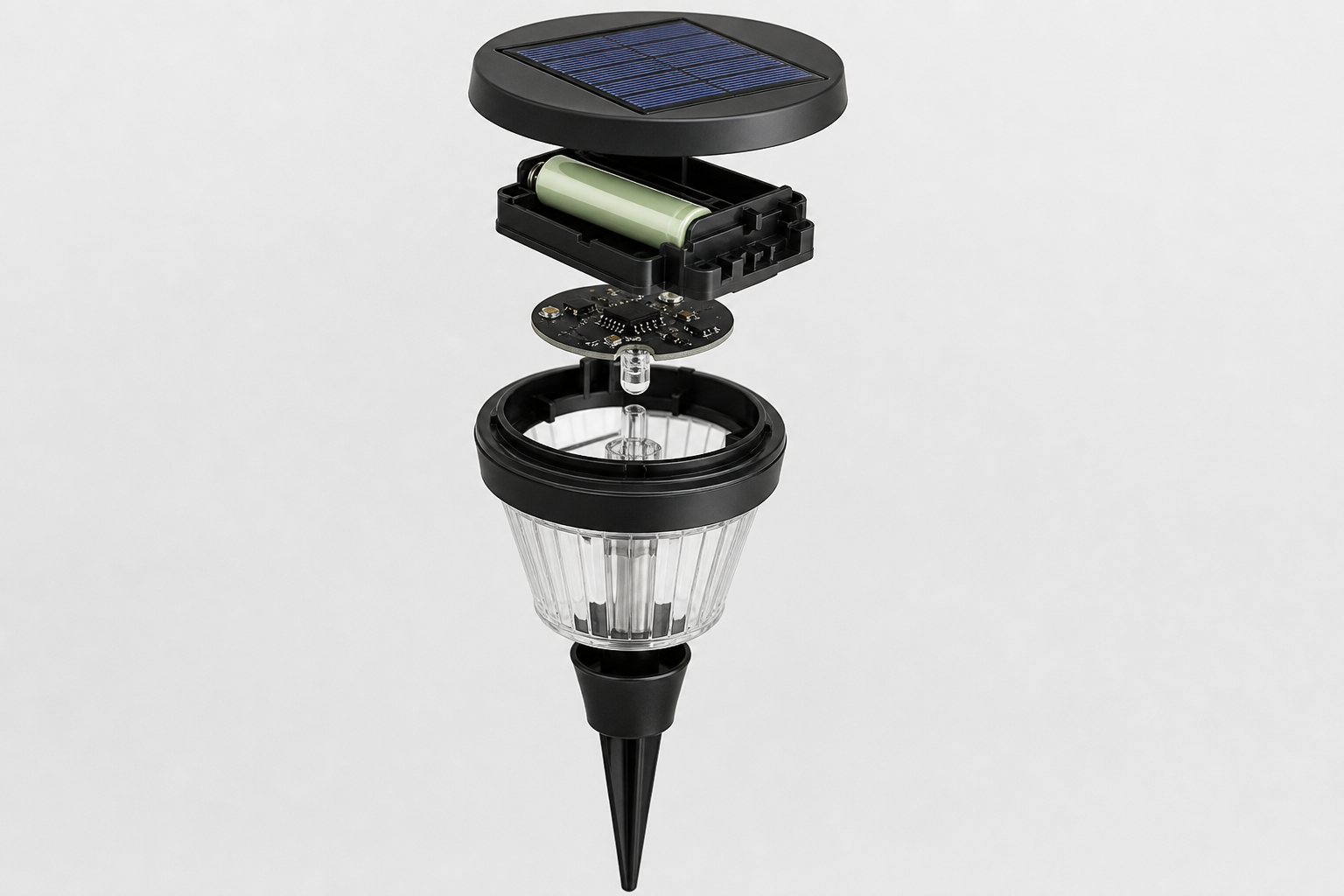

солнечный садовый светильник с аккумулятором и контроллером

IP-защита и герметичность в разных условиях эксплуатации

Садовый светильник живет в грунте, под дождем и в контакте с талой водой весной. Маркировка IP показывает, насколько корпус устойчив к пыли и влаге, и для уличного освещения это не формальность, а условие работы без замены электроники каждый сезон.

Для контакта с землей и осадками минимальный порог — IP44, но это скорее защита от брызг, а не от прямого попадания воды при поливе или ливне. Для светильников на колышках, воткнутых в клумбу или газон, разумно смотреть на IP65 и выше: корпус там частично утоплен, и вода стекает по ножке прямо к электронному блоку. Встраиваемые модели, которые монтируют в мощение или ступени, требуют IP67-IP68, потому что вода может скапливаться сверху и стоять часами.

Садовые столбики стоят чуть в стороне: основной корпус у них приподнят над землей, поэтому требования к нижней части не такие жесткие, как у встраиваемых моделей, но кабельный ввод все равно должен быть герметичным.

Слабое место почти всегда не сам корпус, а стыки: место ввода кабеля, крышка аккумуляторного отсека у солнечных моделей, резьбовое соединение плафона с основанием. Именно здесь производители экономят на уплотнителях, и через год-два туда попадает влага, окисляются контакты, начинает мигать светодиод или садится контроллер заряда. При выборе стоит смотреть, есть ли резиновая прокладка на вводе кабеля и плотно ли закрывается отсек с аккумулятором.

Для низковольтных систем герметичность важна вдвойне: кабель идет от трансформатора ко всем точкам сразу, и одна протекшая муфта способна вывести из строя всю цепочку. Поэтому при монтаже соединения кабеля лучше делать влагозащищенными гильзами, а не изолентой, и не экономить на глубине укладки.

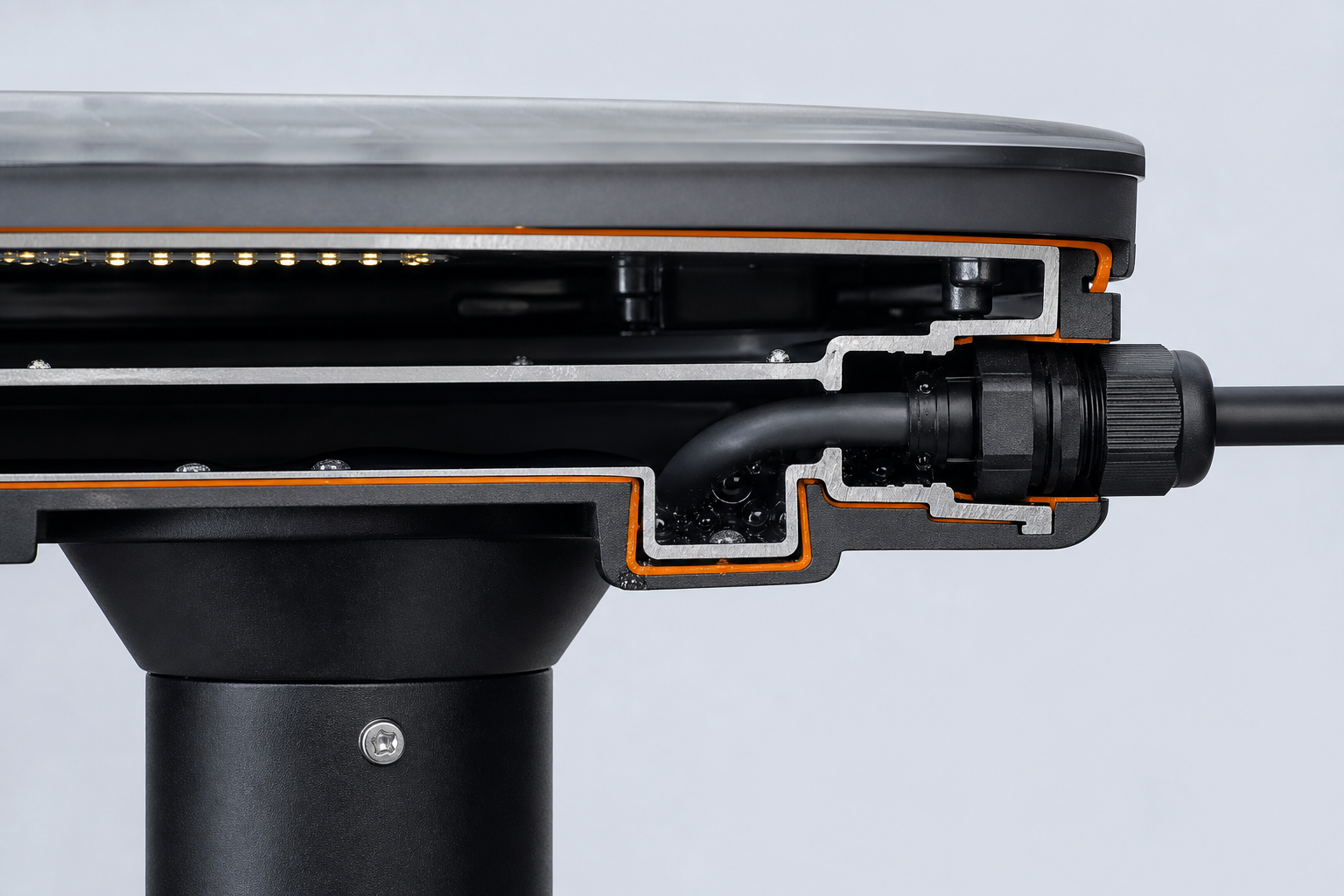

герметичный корпус садового светильника с уплотнителем

Монтаж: что проще установить и что сложнее эксплуатировать

Солнечные светильники на колышках ставятся за пару минут: воткнул в грунт, проверил, что панель смотрит на солнце, и все. Аккумулятор и контроллер уже встроены в корпус, кабель не нужен, трансформатор тоже. Это главная причина, почему такие модели выбирают для быстрого обновления клумбы или временной подсветки дорожки перед приездом гостей.

С низковольтной системой так не получится. Сначала нужна схема участка: где будет проходить кабель, сколько светильников встанет в линию, куда поставить трансформатор. Трансформатор обычно располагают в защищенном от осадков месте, ближе к дому или хозблоку, а от него кабель разводят к точкам освещения. Если светильников много, считают допустимую нагрузку и падение напряжения на дальних участках линии, иначе последние точки будут светить заметно тусклее первых.

Ошибки на этом этапе встречаются одни и те же из статьи в статью про садовое освещение, но на практике их все равно допускают.

• Кабель кладут слишком близко к поверхности, а не на нормативную глубину. В результате его повреждают лопатой при перекопке грядки или культиватором.
• Соединения делают скруткой и изолентой вместо влагозащищенных муфт. Через сезон-два внутрь попадает влага, контакт окисляется, светильник начинает мигать или гаснет полностью.
• Место для трансформатора выбирают без учета осадков и конденсата, хотя корпус должен соответствовать заявленному классу IP именно в точке подключения кабеля.

У солнечных моделей монтаж проще, но здесь тоже есть своя типичная ошибка: панель на колышке размещают под кроной дерева или в тени забора, не проверив, как падает свет в разное время суток. Летом солнце стоит высоко, и тень от кустарника кажется незначительной, а к осени та же точка оказывается в полумраке большую часть дня. Аккумулятор не успевает заряжаться, контроллер отключает подсветку раньше времени, и светильник, который казался рабочим, вдруг гаснет к полуночи.

Если участок предполагает и то, и другое освещение: солнечные светильники для открытых зон и низковольтные столбики у дома, стоит сразу планировать обе системы, а не достраивать вторую хаотично поверх первой. Так проще избежать пересечения кабельных трасс с местами, где вы позже захотите переставить солнечный светильник на колышке.

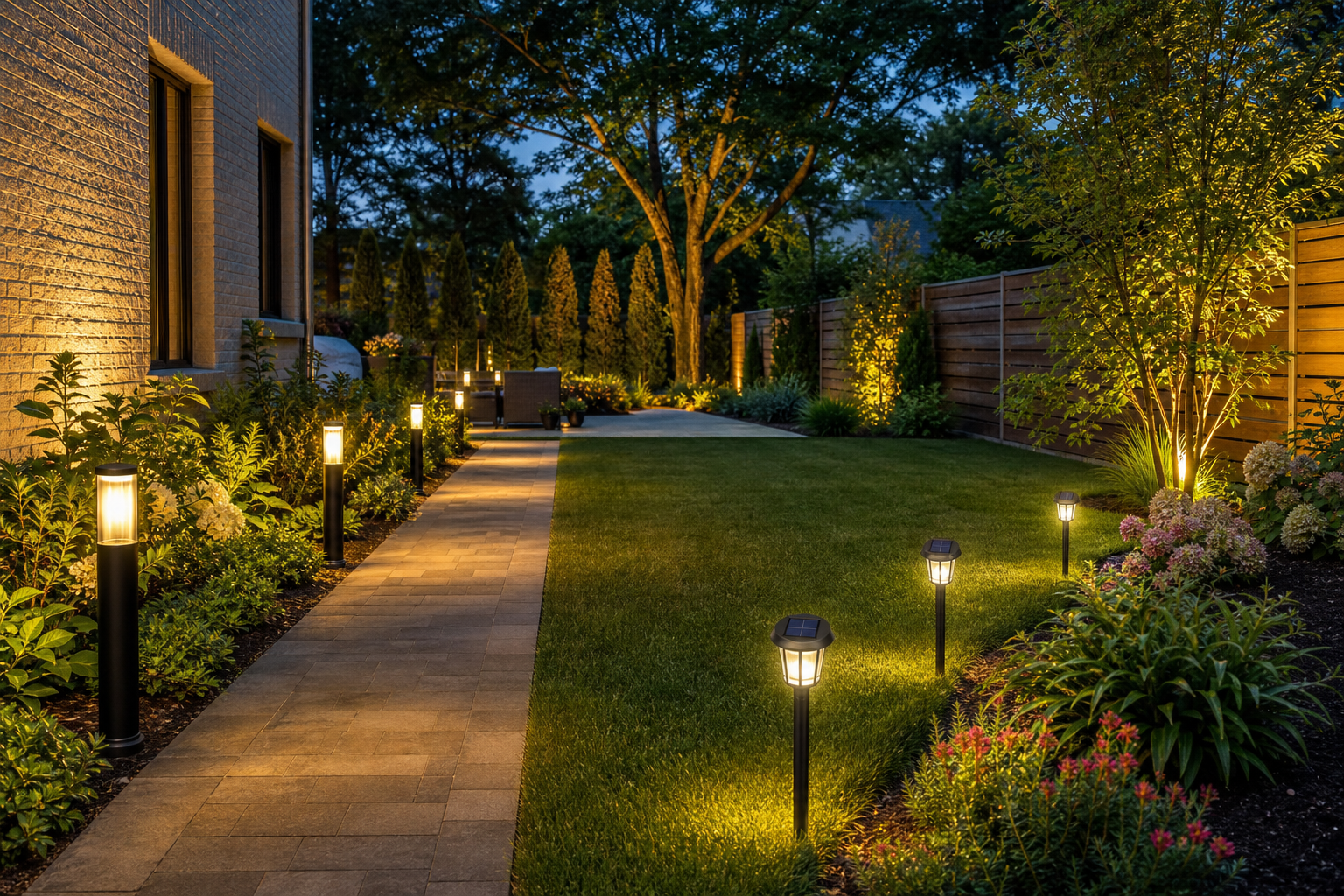

садовые светильники для дорожек и клумб на участке

Обслуживание и срок службы: аккумулятор, трансформатор, кабель

Солнечные и низковольтные садовые светильники стареют по-разному, и это стоит учитывать еще на этапе покупки, а не через два сезона эксплуатации.

В солнечных моделях слабое звено это аккумулятор. Обычно он держит заряд стабильно первые 1,5-2 сезона, потом емкость падает: светильник загорается позже, гаснет раньше полуночи, а в пасмурную погоду может вообще не включиться. Контроллер заряда тут не виноват, он просто честно отрабатывает то, что реально накопила батарея. Замена аккумулятора в большинстве моделей на колышках делается без инструмента, отсек открывается вручную, и это одна из причин, почему такие светильники проще эксплуатировать долгие годы, если не жалко потратить время на плановую замену элементов питания.

Вторая точка внимания для солнечных светильников, панель. Пыль, пыльца, тополиный пух и налет от полива снижают выработку заметно, иногда на треть. Панель стоит протирать мягкой тканью раз в месяц в сезон активного цветения и обязательно чистить от снега зимой, если светильники не убираются на хранение. Под слоем снега панель не заряжается вообще, и контроллер уходит в режим экономии, из которого светильник выходит не сразу даже после расчистки.

У низковольтных систем логика износа другая. Трансформатор, если он рассчитан на актуальную нагрузку и имеет защиту по IP для уличной установки, работает годами без вмешательства, его проверяют разве что визуально на предмет герметичности корпуса и целостности вентиляционных отверстий. А вот кабель и места подключения светильников это регулярная забота. Со временем в местах ввода кабеля возможна коррозия контактов из-за влаги, особенно если монтаж делали с нарушением герметизации соединений. Раз в сезон стоит открыть пару контрольных точек и проверить, нет ли окисления или подтеков.

Короткий ориентир: в солнечных светильниках раньше всего выходит из строя аккумулятор, в низковольтных системах чаще страдают кабельные соединения и разъемы, а не сам трансформатор. Планируя обслуживание, удобнее делать это в начале сезона, а не по факту поломки, когда часть дорожки уже осталась без света.

Как выбрать вариант под конкретный участок

Финальное решение проще принять, если разложить участок на зоны и смотреть на каждую отдельно, а не искать один универсальный тип освещения на весь сад.

• Открытая площадка без построек и деревьев рядом. Солнечная панель получает полный световой день, аккумулятор заряжается стабильно, контроллер без проблем держит светильники включенными всю ночь. Это классический сценарий для дорожек, отмостки, зоны у забора.
• Тень от дома, забора или кроны дерева больше половины дня. Здесь солнечные модели не дотягивают до нужной автономности, особенно осенью. Логичнее тянуть кабель от трансформатора и получить постоянную яркость независимо от погоды.
• Точки, где свет нужен каждую ночь без исключений: крыльцо, калитка, хозяйственная зона, места прохода в темноте. Низковольтная система с трансформатором убирает риск разрядки и не зависит от количества солнечных часов.
• Декоративная подсветка клумб, кустарников, отдельных акцентов вдоль забора. Здесь чаще уместны светильники на колышках на солнечных батареях, их легко переставлять по сезону без перекладки кабеля.

На практике на одном участке обычно работают оба типа одновременно: низковольтные садовые столбики у дома и вдоль основной дорожки, солнечные светильники на открытых грядках, вдоль второстепенных тропинок и в местах, куда кабель тянуть неудобно или дорого.

При выборе конкретной модели в интернет-магазине стоит смотреть не только на цену и дизайн корпуса.

• Класс IP. Для контакта с землей и осадками нужна не ниже IP44, для мест с прямым попаданием воды при поливе или на низких высотах — IP65 и герметичность узла ввода кабеля.
• Материал корпуса. Поликарбонат и нержавеющая сталь переносят перепады температур лучше пластика бюджетного класса, который со временем мутнеет и трескается на морозе.
• Длина кабеля в комплекте. Для низковольтных светильников это определяет, сколько метров можно провести от трансформатора без докупки дополнительного провода и разъемов.
• Емкость аккумулятора. У солнечных моделей от нее зависит, сколько часов светильник проработает после пасмурного дня без подзарядки.

Если участок смешанный по освещенности и задачам, не стоит пытаться закрыть его одним типом светильников. Дешевле и надежнее разделить зоны заранее и под каждую взять то питание, которое реально работает в этих условиях круглый год.
